| Номер в госреестре | 97825-26 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | Agilent 1260 Infinity III |
| Изготовитель | Производственная площадка: Agilent Technologies |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания компонентов в биологических пробах, фармацевтических препаратах, при контроле безопасности пищевых продуктов, мониторинге окружающей среды и других областях.
Хроматографы являются высокопроизводительными полностью автоматизированными приборами.
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке в изократическом или градиентном режимах в потоке жидкой подвижной фазы с последующей регистрацией разделенных веществ одним из детекторов: на диодной матрице, рефрактометрическим, флуориметрическим.
В состав хроматографов входят детектор(ы) на диодной матрице 1260 DAD WR и 1260 DAD HS, детектор флуориметрический 1260 FLD, рефрактометрический 1260 RID, насос четырехканальный высокого давления 1260 Quat Pump, автосамплер 1260 Vialsampler, термостат колонок 1260 MCT.
Четырехканальные насосы позволяют работать как в изократическом, так и в градиентном режиме. Насосы предназначены для подачи различных растворителей под давлением до 600 бар, что позволяет использовать колонки с меньшим размером частиц и получать более высокое разрешение и более быстрое разделение. Насос поддерживает свободный от колебаний, хорошо перемешанный и стабильный поток элюента.
Для нагрева, поддержания заданной температуры и принудительного охлаждения хроматографических колонок используют многоколоночный термостат, позволяющий устанавливать до четырех колонок.
Детекторы на диодной матрице 1260 DAD WR и 1260 DAD HS снабжены дейтериевой лампой длительного срока службы с RFID-меткой и вольфрамовыми лампами для высокой интенсивности и малого предела обнаружения. Детекторы позволяют работать одновременно на 8 длинах волн без потери чувствительности. Встроенный фильтр оксида гольмия обеспечивает быструю проверку точности установки длин волн, а встроенный контроль температуры улучшает стабильность базовой линии.
Рефрактометрический детектор 1260 RID оснащен встроенной автоматической функцией корректировки нулевой линии с помощью электрической балансировки фотодиодов. Уменьшение уровня шума нулевой линии позволяет снизить пределы обнаружения детектора. Постоянная температура оптических частей и проточной кюветы автоматически поддерживается при помощи специальных нагревателей.
Принцип действия флуориметрического детектора 1260 FLD заключается в возбуждении флуоресценции анализируемых образцов от источника света с фиксированной длиной волны и регистрации интенсивности светового потока эмиссии (флуоресценции), прямо пропорциональной количеству вещества, заключенного в детектируемом объеме кюветы.
К данному типу средств измерений относятся:
- хроматограф жидкостный Agilent 1260 Infinity III, сер. № DEGAP00103, в состав которого входят: насос четырехканальный высокого давления 1260 Quat Pump, сер. № DEGAP00103; детектор на диодной матрице 1260 DAD WR, сер. № DEGTB00388; автосамплер 1260 Vialsampler, сер. № DEGCD00334; термостат колонок 1260 MCT, сер. № DEGFA00457;
- хроматограф жидкостный Agilent 1260 Infinity III, сер. № DEGAP00102, в состав которого входят: насос четырехканальный высокого давления 1260 Quat Pump, сер. № DEGAP00102; детектор на диодной матрице 1260 DAD HS, сер. № DEARK06928; детектор флуориметрический 1260 FLD, сер. № DEAR602014; детектор рефрактометрический 1260 RID, сер. № DEGEH00254; автосамплер 1260 Vialsampler, сер. № DEAER17342; термостат колонок 1260 MCT, сер. № REATR16403.
Серийный номер хроматографа присвоен по серийному номеру насоса. Серийный номер насоса в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом типографской печати на идентификационную табличку, расположенную на передней панели в правом нижнем углу. Место нанесения серийного номера указано на рисунке 1.

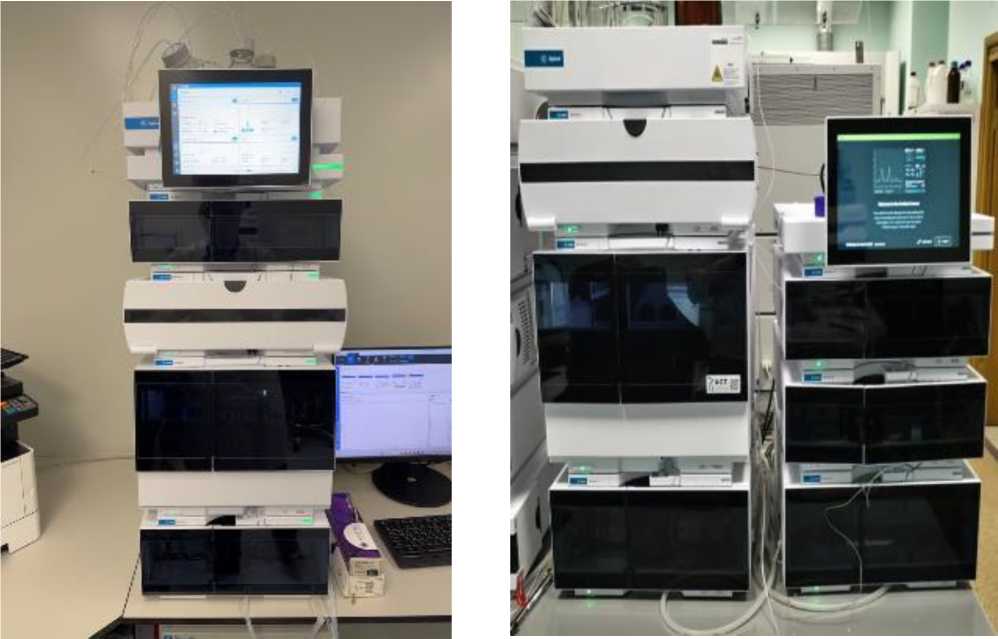

Общий вид хроматографов приведен на рисунках 2 - 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.

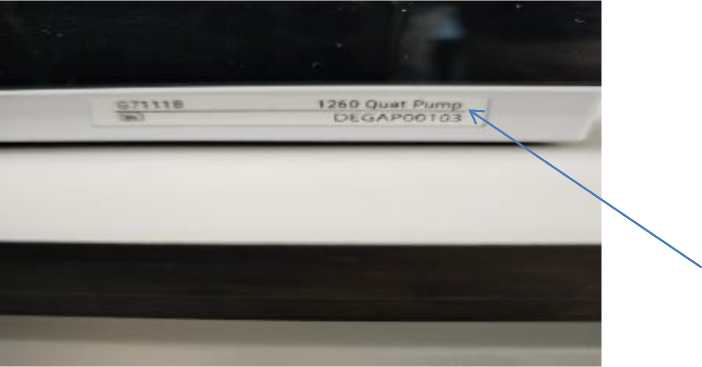

Рисунок 1 - Общий вид маркировочной таблички с указанием серийного номера и её месторасположение

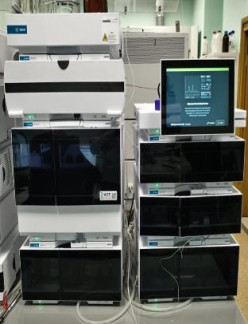

Рисунок 3 - Общий вид хроматографа (сер. № DEGAP00102)
Рисунок 2 - Общий вид хроматографа (сер. № DEGAP00103)
Программное обеспечение (далее - ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OpenLab CDS |
| Номер версии (идентификационный номер) ПО, не ниже | 2.7 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики хроматографа с детектором на диодной матрице 1260 DAD WR
| Наименование характеристики | Значение |
| Диапазон длины волны, нм | от 190 до 950 |
| Уровень флуктуационных шумов нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 80/20, скорость потока элюента 1 см3/мин), е.о.п., не более | 3^10-5 |
| Дрейф нулевого сигнала (элюент ацетонитрил-вода, скорость потока элюента 1 см3/мин), е.о.п./ч, не более | 1,5-10-3 |
| Предел детектирования по кофеину, г/см3, не более | 3-10-9 |
| Предел детектирования по антрацену, г/см3, не более | 2-10-9 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, %: - площади пика - времени удерживания | 1,5 1 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % | ±3 |
Таблица 3 - Метрологические характеристики хроматографа с детектором на диодной матрице 1260 DAD HS
| Наименование характеристики | Значение |
| Диапазон длины волны, нм | от 190 до 640 |
| Уровень флуктуационных шумов нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 80/20, скорость потока элюента 1 см3/мин), е.о.п., не более | 2,5^10-5 |
| Дрейф нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 80/20, скорость потока элюента 1 см3/мин), е.о.п./ч, не более | 1-10-3 |
| Предел детектирования по кофеину, г/см3, не более | 3-10-9 |
| Предел детектирования по антрацену, г/см3, не более | 2-10-9 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, % - площади пика - времени удерживания | 1,5 1 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % | ±3 |
Таблица 4 - Метрологические характеристики хроматографа с детектором флуориметрическим 1260 FLD
| Наименование характеристики | Значение |
| Диапазон длины волны, нм | от 200 до 1200 |
| Предел детектирования по антрацену, г/см3, не более | 2-10-12 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, %: - площади пика - времени удерживания | 3 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % | ±4 |
Таблица 5 - Метрологические характеристики хроматографа с детектором рефрактометрическим 1260 RID
| Наименование характеристики | Значение |
| Диапазон показателя преломления | от 1,00 до 1,75 |
| Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллиро-ванная или деионизованная вода, 1 см3/мин), ед. рефр., не более | 8-10-9 |
| Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, 1 см3/мин), ед. рефр./ч, не более | 6-10-7 |
| Предел детектирования по сахарозе, г/см3, не более | 2-10-7 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом дозировании, %: - площади пика - времени удерживания | 3 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % | ±4 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, В^А, не более: | |
| - детекторы на диодной матрице 1260 DAD WR, 1260 DAD HS | 110 |
| - детектор флуориметрический 1260 FLD | 70 |
| - детектор рефрактометрический 1260 RID | 80 |
| - насос четырехканальный 1260 Quat Pump | 80 |
| - автосамплер 1260 Vialsampler | 350 |
| - термостат 1260 MCT | 150 |
| Габаритные размеры (ДхШ*В), мм, не более: | |
| - детекторы на диодной матрице 1260 DAD WR, 1260 DAD HS | 436x396x140 |
| - детектор флуориметрический 1260 FLD | 436x396x140 |
| - детектор рефрактометрический 1260 RID | 436x396x180 |
| - насос четерехканальный 1260 Quat Pump | 436x396x180 |
| - автосамплер 1260 Vialsampler | 468x396x320 |
| - термостат 1260 MCT | 436x435x160 |
| Масса, кг, не более: | |
| - детектор на диодной матрице 1260 DAD WR | 12 |
| - детектор на диодной матрице 1260 DAD HS | 11,5 |
| - детектор флуориметрический 1260 FLD | 11,9 |
| - детектор рефрактометрический 1260 RID | 14,7 |
| - насос четерехканальный 1260 Quat Pump | 14,5 |
| - автосамплер 1260 Vialsampler | 25,1 |
| - термостат 1260 MCT | 12,5 |
| Условия эксплуатации (в закрытых помещениях) - температура окружающей среды, °С - относительная влажность окружающей среды (без конденсации), %, не более - атмосферное давление, кПа | от +15 до +30 80 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный | Agilent 1260 Infinity III | 1 экз. |
| в составе: - детектор на диодной матрице | 1260 DAD WR | 1 экз. |
| - насос четырехканальный | 1260 Quat Pump | 1 экз. |
| - термостат колонок | 1260 MCT | 1 экз. |
| - автосамплер | 1260 Vialsampler | 1 экз. |
| Хроматограф жидкостный | Agilent 1260 Infinity III | 1 экз. |
| в составе: - детектор на диодной матрице | 1260 DAD HS | 1 экз. |
| - детектор рефрактометрический | 1260 RID | 1 экз. |
| - детектор флуориметрический | 1260 FLD | 1 экз. |
| - насос четырехканальный | 1260 Quat Pump | 1 экз. |
| - термостат колонок | 1260 MCT | 1 экз. |
| - автосамплер | 1260 Vialsampler | 1 экз. |
| Детекторы на диодной матрице 1260 DAD WR, 1260 DAD HS. Руководство по эксплуатации | - | 1 экз. |
| Детектор рефрактометрический 1260 RID. Руководство по эксплуатации | - | 1 экз. |
| Детектор флуориметрический 1260 FLD. Руководство по эксплуатации | - | 1 экз. |
| Насос четырехканальный высокого давления 1260 Quat Pump. Руководство по эксплуатации | - | 1 экз. |
| Термостат колонок 1260 MCT. Руководство по эксплуатации | - | 1 экз. |
| Автосамплер 1260 Vialsampler. Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 19.02.2021 г. № 148
Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 28.12.2024 г. № 3158
