| Номер в госреестре | 97809-26 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | Vector |
| Изготовитель | Общество с ограниченной ответственностью «Товарищество Фракция» |
| Год регистрации | 2026 |
| Срок свидетельства | 24.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Колонки топливораздаточные Vector (далее - колонки) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
В колонках реализован прямой метод динамических измерений объема отпущенного нефтепродукта в единицах объема - литрах.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость. По требованию заказчика может индицироваться только количество отпущенного топлива.
Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно с пульта или контроллера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.
Колонки состоят из:
- рама;
- гидравлический модуль;
- блок индикации;
- блок управления;
- рукав раздаточный с краном раздаточным;
- ложемент под установку раздаточного крана со встроенным датчиком положения крана;
- распределительная коробка.
Гидравлический модуль колонок состоит из следующих основных узлов:
- электродвигатель взрывозащищенный;
- измерителя объема;
- генератор импульсов;
- клапаны соленоидные взрывозащищенные;
- моноблок.
Колонка без облицовки может включать от 1 до 10 гидравлических блоков.
Структурная схема обозначения колонок в других документах и при заказе:
Колонка топливораздаточная Vector Х0Х1Х2Х3Х4,
где Vector - обозначение типа колонки;
Хо - исполнение по типу крепления раздаточного рукава:
В - колонка с верхним креплением;
С - колонка с нижним креплением;
Без символа - колонка без облицовки;
Х1 - номинальный расход:
1 - 50 л/мин;
2 - 80 л/мин;
3 - 130 л/мин;
4 - 50 л/мин и 80 л/мин или для колонок 130 л/мин, имеющих моноблоки разного объемного расхода;
Х2 - количество раздаточных рукавов:
от 1 до 10.
Х3 - количество выдаваемого вида топлива:
от 1 до 5.
Х4 - исполнение гидравлической части:
1 - всасывающая;
0 - напорная;
Х5 (дополнительный символ) - исполнение корпуса:
М - колонка с уменьшенным корпусом.
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная Vector В1111М по ТУ 26.51.52.110-002-5043082529-2025.
Колонка с верхним креплением раздаточного рукава, с номинальным расходом 50 л/мин, с одним раздаточным рукавом, одним видом выдаваемого топлива и с всасывающей гидравлической частью в уменьшенном корпусе.

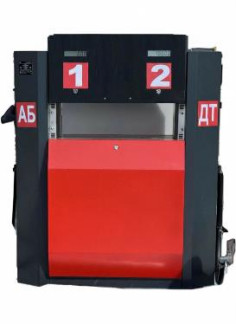

Общий вид колонок представлен на рисунке 1.
Для исключения несанкционированного доступа к узлам настройки и регулировки счетчика предусмотрена пломбировка. Пломбирование осуществляется с помощью пломб, которые устанавливаются на корпусах счетчика и контроллера. Знак поверки в виде оттиска клейма наносится на пломбу. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из трех арабских цифр, и знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе колонки методом лазерной гравировки, как это показано на рисунке 3.
Маркировочная табличка

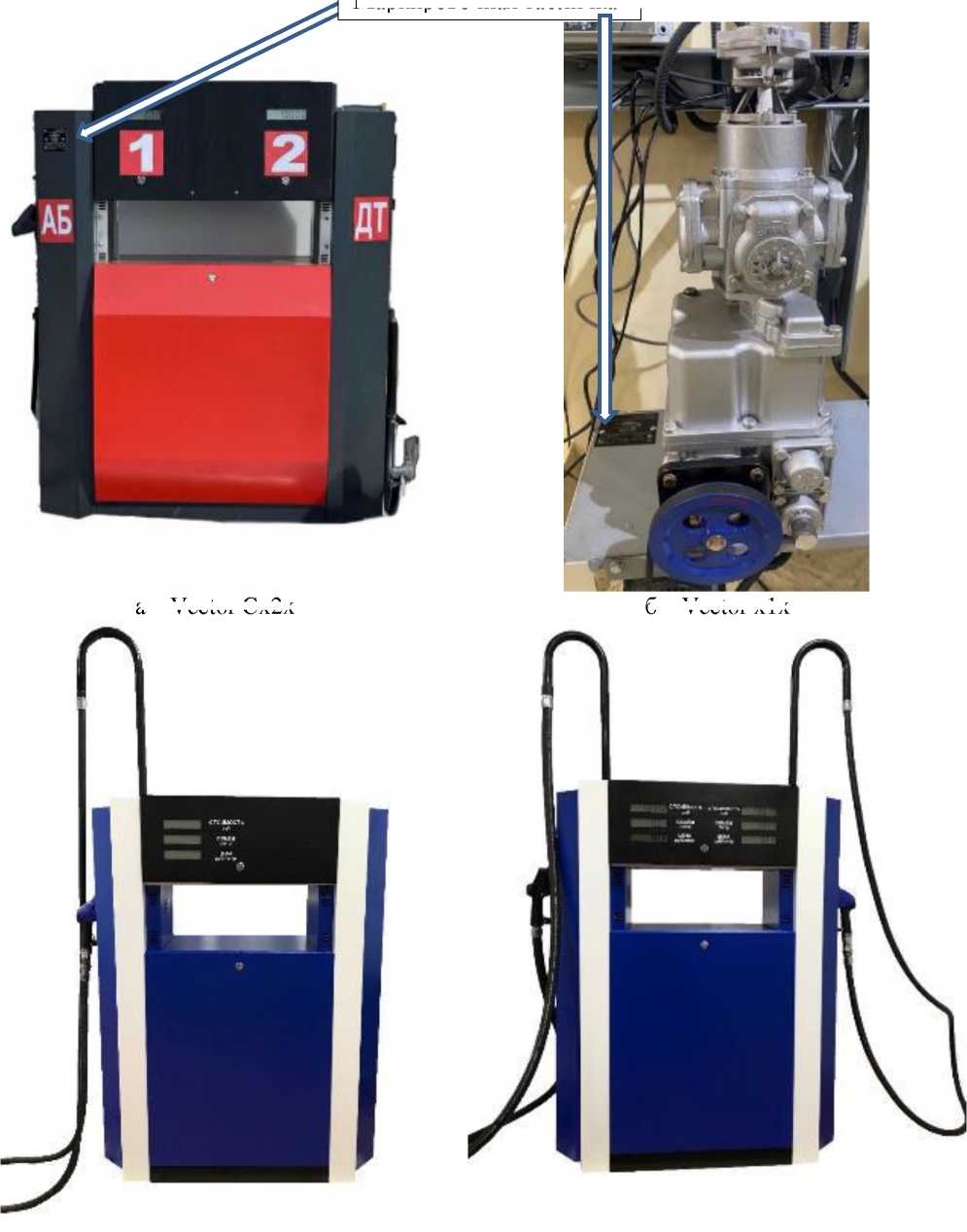

б - Vector xlx
а - Vector Cx2x
в - Vector Bxlx
г - Vector Bx2x
д - Vector CxlxM

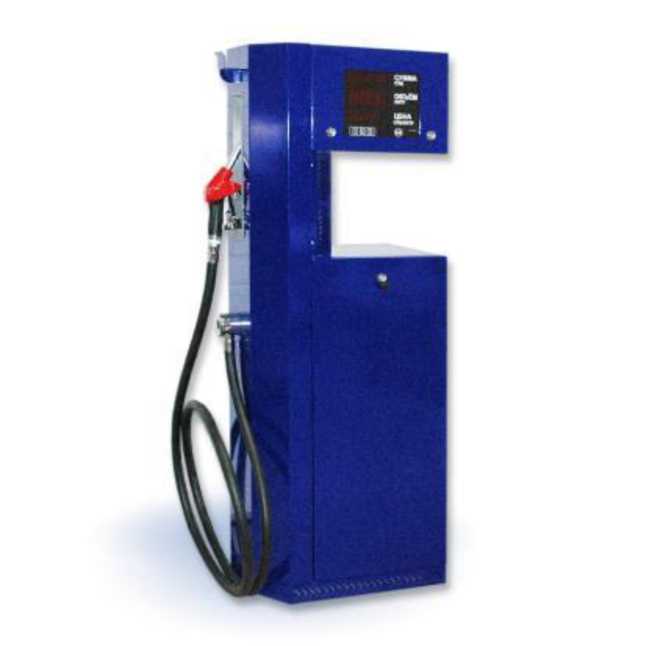

Рисунок 1 - Общий вид колонок

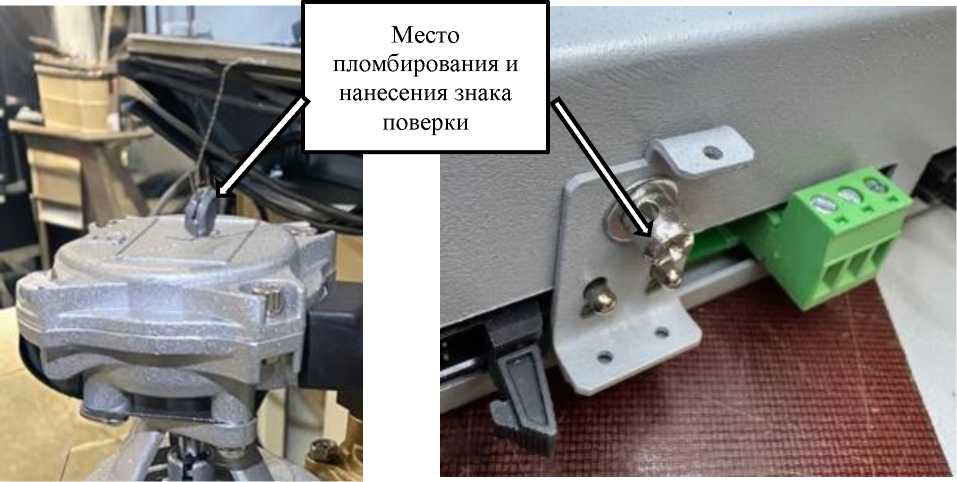

a) Схема пломбировки счётчика
б) Схема пломбировки контроллера
жидкости колонок
Рисунок 2 - Схемы пломбировки

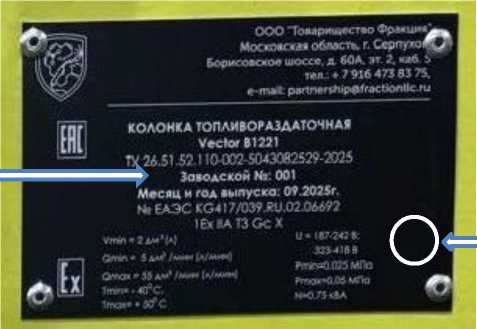

Место нанесения
заводского номера
Рисунок 3 - Маркировочная табличка
Место нанесения знака
Программное обеспечение (ПО) колонки является встроенным, имеет функции управления процессом дозированного отпуска топлива и измерений, сбор и обработка информации от измеряющих устройств, входящих в состав ТРК, накопление и хранение в суммарном виде информации об измеренном количестве выдаваемого топлива, передача результатов измерений в дистанционное управляющее устройство, и реализовано в контроллере, размещенном в отсчетном устройстве колонки. Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию после опломбирования. Доступ к ПО защищен от несанкционированного изменения путем пломбирования блоков управления, и паролем.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Вектор УО-01-02К исп.01 ЖКИ1СТ |
| Номер версии (идентификационный номер) ПО | 333-30(531) |
| Цифровой идентификатор ПО | _* |
| * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | 3 | 4 |
| Номинальный расход через один рукав колонки, ± 10 %, дм3/мин (л/мин) | 50 | 80 | 130 |
| Наименьший расход через один рукав колонки, дм3/мин (л/мин), не более | 5 | 10 | 15 |
| Минимальная доза выдачи, дм3 (л), не более | 2 | 2 | 10 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Пределы допускаемой относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива (20±5) оС, % | ± 0,25 | ||
| Пределы допускаемой относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива выходящей за диапазон температур окружающего воздуха и топлива (20±5)оС, % | ± 0,5 | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Верхний предел показаний указателя разового учёта объема, л | 990,00 |
| Верхний предел показаний указателя суммарного учёта, л | 999999,99 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при 25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин | от - 40 до + 50 от 30 до 100 от - 40 до + 35 от - 401) до + 50 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242; от 323 до 418 от 49 до 51 |
| Потребляемая мощность одного комплекта гидравлического блока и отсчетного устройства, кВ^А, не более: - при номинальном расходе 50 дм3/мин (л/мин) - при номинальном расходе 80 дм3/мин (л/мин) - при номинальном расходе 130 дм3/мин (л/мин) | 0,75 1,10 1,10 |
| Длина раздаточного рукава, м, не менее | 4 |
| Общее количество раздаточных рукавов, шт., не более | 10 |
| Габаритные размеры колонки (Д х Ш х В), мм, не более: - с облицовкой - без облицовки | 2390х735х2190 2151х662х1971 |
| Масса колонки, кг, не более: - с облицовкой - без облицовки | 620 496 |
| Маркировка взрывозащиты | 1Ех IIA T3 Gc X |
наносят на маркировочную табличку колонки методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная Vector | Vector | 1 шт. |
| Ключ для замков дверей ТРК | - | 2 шт. |
| Эксплуатационная документация в составе: - Колонка топливораздаточная Vector. Руководство по эксплуатации - Колонка топливораздаточная Vector. Формуляр - Устройство отсчётное «Вектор УО-01-2К исп.01 ЖКИ1СТ». Руководство по эксплуатации, паспорт | ВЕК.ТРК.01.01.00 РЭ ВЕК.ТРК.01.01.00 ФО УО-01-2К РЭ | 1 экз. 1 экз. 1 экз |
| Комплект ЗИП в составе: - фильтр НМ50А-60-21 | - | 1 шт. |
приведены в разделе 2 «Использование изделия по назначению» документа ВЕК.ТРК.01.01.00 РЭ «Колонка топливораздаточная Vector. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.3.4)
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утверждённая приказом Росстандарта от 26.09.2022 № 2356
ТУ 26.51.52.110-002-5043082529-2025 «Колонка топливораздаточная Vector.
Технические условия»
