| Номер в госреестре | 97806-26 |
| Наименование СИ | Машины испытательные универсальные сервогидравлические |
| Обозначение типа СИ | HD |
| Изготовитель | Общество с ограниченной ответственностью «СИНЕРКОН» |
| Год регистрации | 2026 |
| Срок свидетельства | 24.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные сервогидравлические HD (далее - машины) предназначены для измерений силы, перемещения, деформации при испытаниях материалов на растяжение, сжатие и изгиб при статическом и циклическом нагружении.
Принцип действия машин основан на преобразовании электрической энергии сервогидравлическим приводом в линейное перемещение штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным (далее - датчик) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из силозадающего модуля, электрогидравлического шкафа, блока измерения и управления.
Силозадающий модуль состоит из рамы, одного или нескольких гидроцилиндров и универсальных переходников.
Блок измерения и управления состоит из цифрового контроллера и персонального компьютера с установленным пользовательским программным обеспечением.
Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается автоматическими и неавтоматическими измерителями продольных перемещений (деформаций). Измерители имеют возможность подключения к модулю управления машин.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы, перемещения (деформации), обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машин, обработка, анализ и отображение результатов измерений осуществляется специализированным программным обеспечением (ПО), установленным на персональный компьютер (ПК).
Машины имеют кнопку аварийной остановки и автоматический выключатель, предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.
Машины комплектуются одним или несколькими датчиками силоизмерительными тензорезисторными с различными диапазонами измерений, не превышающими верхний предел диапазона измерений силы машины.
Выпускаемые модификации машин различаются конструктивным исполнением силозадающего модуля, ходом штока гидроцилиндра, внешним видом, габаритными размерами и массой, диапазонами измерений силы, пределами допускаемой относительной погрешности измерений силы. Машины могут быть оснащены дополнительным гидравлическим приводом, защитным ограждением. Цвет внешнего вида машин может определяться требованием заказчика.
Структура обозначения машин:
HD-X-A-B-C-D-E
где,
HD - обозначение типа машин.
Х - верхний предел диапазона измерений силы (нагрузки), принимающий значения: 10 (10 кН); 20 (20 кН); 25 (25 кН); 50 (50 кН); 100 (100 кН); 200 (200 кН); 250 (250 кН); 300 (300 кН); 500 (500 кН); 750 (750 кН); 1000 (1000 кН); 1500 (1500 кН); 2000 (2000 кН).
А - исполнение силозадающего модуля (I; II; III; IV; V; VI);
B - пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2 мм включ., принимающие значения: 5 (±0,005 мм); 10 (±0,01 мм);
С - пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра в диапазоне св. 2 мм до наибольшего предела измерений перемещения штока гидроцилиндра, принимающие значения: 0.5 (±0,5 %); 1 (±1,0 %);
D - пределы допускаемой относительной погрешности измерений силы (нагрузки), принимающие значения: 0.36 (±0,36 %); 0.5 (± 0,5 %);
E - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины, принимающий значения: 0.2 (0,2 %); 0.6 (0,6 %); 1 (1,0 %).
Дополнительно, машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию
заказчика.
Общий вид машин представлен на рисунках 1 - 6.

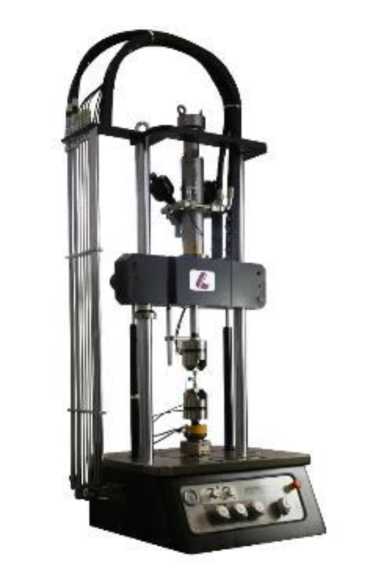

Рисунок 1 - Общий вид машин исполнения I

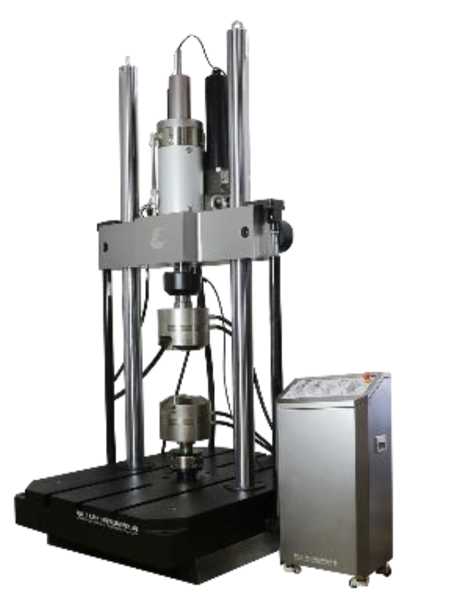

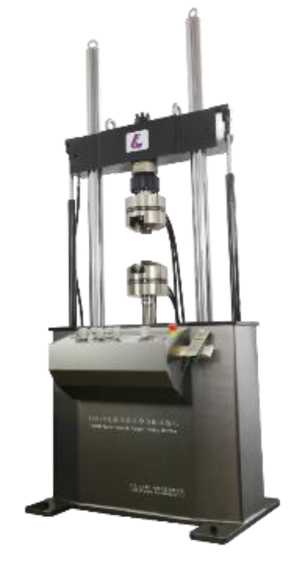

Рисунок 2 - Общий вид машин исполнения II
Рисунок 3 - Общий вид машин исполнения III
Рисунок 4 - Общий вид машин исполнения IV
Рисунок 5 - Общий вид машин исполнения V

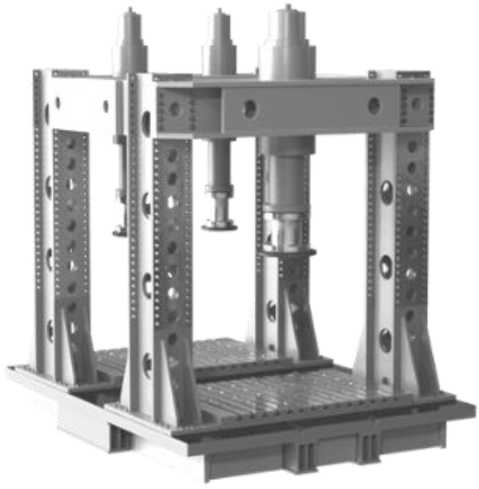

Рисунок 6 - Общий вид машин исполнения VI
Идентификация машины осуществляется методом визуального осмотра силозадающего модуля и расположенной на его тыльной стороне маркировочной таблички, отображающей информацию об изготовителе, наименовании и модификации машины, заводском номере, дате изготовления, а также изучения эксплуатационных документов (руководство по эксплуатации, паспорт), которые входят в обязательный комплект поставки машины и содержат информацию о метрологических и технических характеристиках. Обозначение места нанесения на машину маркировочной таблички на примере машины исполнения II приведено на рисунке 7.
Обозначение места нанесения маркировочной таблички
Рисунок 7 - Обозначение места нанесения маркировочной таблички на примере машины исполнения II
Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати. Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины модификации HD-250-II приведено на рисунке 8.
Рисунок 8 - Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины HD-250-II
Пломбирование машин не предусмотрено.
Нанесение знака поверки на машины не предусмотрено.
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SYNERCONHSW |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | отсутствует |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Модификация | Верхний предел диапазона измерений силы (нагрузки), кН |
| HD-10 | 10 |
| HD-20 | 20 |
| HD-25 | 25 |
| HD-50 | 50 |
| HD-100 | 100 |
| HD-200 | 200 |
| HD-250 | 250 |
| HD-300 | 300 |
| HD-500 | 500 |
| HD-750 | 750 |
| HD-1000 | 1000 |
| HD-1500 | 1500 |
| HD-2000 | 2000 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины | 0,2; 0,6; 1,0 1) |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±0,36; ±0,5 1) |
| Диапазон измерений перемещения штока гидроцилиндра, мм | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2 мм включ., мм | ±0,005; ±0,01 1) |
| Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 2 мм до наибольшего предела измерений перемещения штока гидроцилиндра, % | ±0,5; ±1,0 1) |
| Примечание: 1) Фактическое значение характеристики указано в паспорте на машину. | |
Таблица 4 - Метрологические характеристики измерителей продольных перемещений (деформаций) DM
| Модификация | Диапазон измерений перемещений (деформаций), мм |
| DM-10.S | от 0,0 до 2,5 |
| DM-11.S | от 0,0 до 4,0 |
| DM-12.S | от 0,0 до 7,0 |
| DM-13.S | от 0,0 до 10,0 |
| DM-14.S | от 0,0 до 12,0 |
| DM-15.S | от -5,0 до 25,0 |
| DM-16.S | от -0,5 до 0,5 |
| DM-17.S | от -1,0 до 5,0 |
| DM-18.S | от -2,0 до 4,0 |
| DM-19.S | от -2,0 до 5,0 |
| DM-20.S | от -5,0 до 5,0 |
| DM-21.S | от -6,0 до 40,0 |
| DM-22.S | от 0,0 до 250,0 |
| DM-23.S | от -1 до 10 |
| DM-24.S | от -2,5 до 25,0 |
| Примечание: S - исполнение по точности измерений деформаций и база установки указывается в паспорте на машину | |
Таблица 5 - Метрологические характеристики измерителей продольных перемещений (деформаций) DM
| Исполнение по точности измерений деформаций (S) | Относительная погрешность определения начальной расчетной длины (базы), % | Допускаемая погрешность перемещений (деформаций) | |
| В диапазоне от 0 до 0,3 мм включ., мкм | В диапазоне св. 0,3 мм до наибольшего предела измерений, % | ||
| 0,5 | ±0,5 | ±1,5 | ±0,5 |
| 1 | ±1,0 | ±3 | ±1,0 |
| 2 | ±2,0 | ±6 | ±2,0 |
Таблица 6 - Технические характеристики
| Модификация | Габаритные размеры силозадающего модуля, мм, не более 1) | Масса силозадающего модуля, кг, не более 1) | ||
| Ширина | Глубина | Высота | ||
| HD -Х-1 | 1000 | 1000 | 3000 | 1500 |
| HD -Х- II | 2500 | 2000 | 5000 | 4500 |
| HD -Х- III | 2600 | 2100 | 6200 | 3500 |
| HD -Х- IV | 2600 | 2100 | 6200 | 9000 |
| HD -Х- V | 6000 | 5000 | 6000 | 18000 |
| HD -Х- VI | 10000 | 10000 | 7500 | 28000 |
| Примечание: 1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины. | ||||
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение, В - частота, Гц | 380 ± 38 50 ± 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность % | от +15 до +35 от 20 до 80 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 1000 |
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку методом офсетной печати.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная серво-гидравлическая HD | модификация в соответствии с договором поставки | 1 шт. |
| 1) Измеритель перемещений (деформаций) | модификация в соответствии с договором поставки | 2) шт |
| Шкаф электрогидравлический | - | 1 шт. |
| Программное обеспечение на флэш носителе | - | 1 шт. |
| 1) Пульт оператора ручного управления с устройством соединительным | - | 1 шт. |
| 1) Приспособления для удержания, фиксации или захвата испытываемого образца | - | 2) компл. |
| 1) Шланги гидравлические (комплект) | - | 2) компл. |
| Паспорт | НП.Х.О1.ПС | 1 экз. |
| Руководство по эксплуатации | НВ.Х.01.РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| Примечание: 1) Наличие в зависимости от договора поставки. 2) Количество в зависимости от договора поставки и модификации машины. | ||
приведены в разделе 5.4 «Принцип работы» руководства по эксплуатации.
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498
ТУ26.51.62-006-84076327-2023 «Машины испытательные универсальные
сервогидравлические HD. Технические условия»
