| Номер в госреестре | 97796-26 |
| Наименование СИ | Машины измерительные для проверки гладких и резьбовых калибров |
| Обозначение типа СИ | m.era Aurum TH |
| Изготовитель | Общество с ограниченной ответственностью «Измерительные Решения» |
| Год регистрации | 2026 |
| Срок свидетельства | 20.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины измерительные для проверки гладких и резьбовых калибров m.era Aurum TH (далее по тексту - машины m.era) предназначены для комплексных автоматизированных измерений геометрических параметров гладких и резьбовых калибров-колец и калибров-пробок в лабораториях и цехах машиностроительного сектора.
Принцип действия машин m.era основан на ощупывании исследуемой поверхности твердосплавным Т-образным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор персонального компьютера в виде профилей и числовых значений геометрических параметров калибров.
Машины m.era состоят из гранитного основания, расположенного на виброустойчивых опорах, измерительного блока с щупом, контроллера, блока подготовки и регулировки давления сжатого воздуха, комплекта установочных калибров-колец и калибров-пробок, комплекта крепежных приспособлений, персонального компьютера с установленным программным обеспечением.
Машины m.era выпускаются в следующих модификациях: m.era Aurum TH-06, m.era Aurum TH-10, m.era Aurum TH-16, m.era Aurum TH-18, m.era Aurum TH-25, m.era Aurum TH-35, m.era Aurum TH-45, m.era Aurum TH-55 и m.era Aurum TH-65, которые отличаются внешним видом (рисунки 1 и 2), техническими и метрологическими характеристиками (таблицы 2 и 3).
Модификации машин m.era Aurum TH-06, m.era Aurum TH-10, m.era Aurum TH-16 и m.era Aurum TH-18 имеют горизонтальное расположение щупа, перемещение по колонне - вертикальное.
Модификации машин m.era Aurum TH-25, m.era Aurum TH-35, m.era Aurum TH-45, m.era Aurum TH-55 и m.era Aurum TH-65 имеют вертикальное расположение щупа, перемещение по колонне - горизонтальное.
Общий вид машин m.era представлен на рисунках 1-2.
Пломбировка машин m.era от несанкционированного доступа не предусмотрена. Нанесение знака поверки на корпус машин m.era не предусмотрено.
Серийный номер в виде цифрового или буквенно-цифрового обозначения нанесен методом печати на металлизированную идентификационную табличку, которая расположена на боковой панели основания машин m.era (рис. 3).

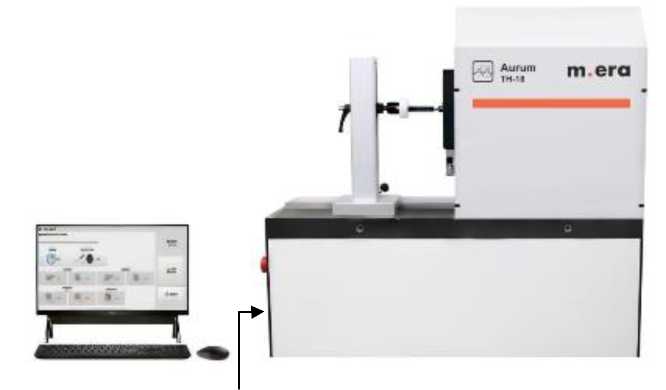

Место нанесения таблички с серийным номером и знаком утверждения типа
Рисунок 1 - Общий вид машин m.era Aurum TH-06, m.era Aurum TH-10, m.era Aurum TH-16 и m.era Aurum TH-18

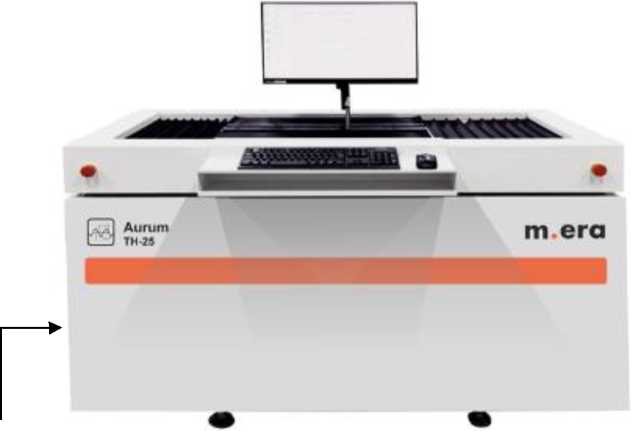

Место нанесения таблички с серийным номером и знаком утверждения типа

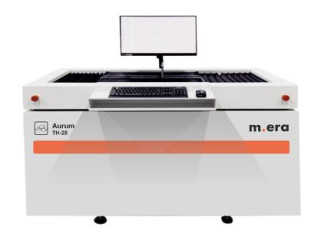

Рисунок 2 - Общий вид машин m.era Aurum TH-25, m.era Aurum TH-35, m.era Aurum TH-45, m.era Aurum TH-55 и m.era Aurum TH-65
Серийный №: M24009
Год производства: 2025
ТУ 26.51.66-004-85024640-2025
ООО «Измерительные Решения»
РФ, г. Москва, ул. Шарикоподшипниковская, д. 13. стр. 5
Тел.+7(495)545-43-90 ®6ЙЕ ГПГ
e-mail: info@m-solutions.ru Язй© гп|
wwwm-5dutiQn5.ru EJStSB LIIL /4-^
Рисунок 3 - Вид идентификацонной таблички
Машины m.era имеют в своем составе программное обеспечение (ПО) «Калибр ПРО», разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Калибр ПРО |
| Номер версии (идентификационный номер) ПО | V. 1 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция машин m.era исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения машин «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики машин m.era приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики машин m.era
| Наименование характеристики | Значение | ||||||||
| Модификация | m.era Aurum TH-06 | m.era Aurum TH-10 | m.era Aurum TH-16 | m.era Aurum TH-18 | m.era Aurum TH-25 | m.era Aurum TH-35 | m.era Aurum TH-45 | m.era Aurum TH-55 | m.era Aurum TH-65 |
| Диапазон измерений наружных диаметров, мм | от 1 до 55 | от 1 до 95 | от 1 до 155 | от 1 до 175 | от 1 до 255 | от 1 до 355 | от 1 до 455 | от 1 до 555 | от 1 до 655 |
| Диапазон измерений внутренних диаметров, мм | от 2,5 до 65 | от 2,5 до 105 | от 2,5 до 165 | от 2,5 до 185 | от 2,5 до 255 | от 2,5 до 355 | от 2,5 до 455 | от 2,5 до 555 | от 2,5 до 655 |
| Пределы допускаемой абсолютной погрешности измерений диаметра гладких калибров от 1 до 10 мм включ., мкм | ±(1,5+L/200) | ±(2,0+L/200) | |||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра гладких калибров св. 10 мм, мкм | ±(1,0+L/200) | ±(1,5+L/200) | ±(2,0+L/200) | ||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра резьбовых калибров-колец, мкм | ±(2,0+L/200) | ±(2,5+L/200) | ±(3,0+L/200) | ||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра резьбовых калибров-пробок, мкм | ±(1,5+L/200) | ±(2,0+L/200) | ±(3,0+L/200) | ||||||
Продолжение таблицы 2
| Наименование характеристики | Значение | ||||||||
| Модификация | m.era Aurum TH-06 | m.era Aurum TH-10 | m.era Aurum TH-16 | m.era Aurum TH-18 | m.era Aurum TH-25 | m.era Aurum TH-35 | m.era Aurum TH-45 | m.era Aurum TH-55 | m.era Aurum TH-65 |
| Пределы допускаемой абсолютной погрешности измерений шага резьбы, мкм | ±2 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений угла резьбы | ±3' | ||||||||
| Примечание: L - измеренное значение диаметра, мм | |||||||||
Таблица 3 - Технические характеристики машин m.era
| Наименование характеристики | Значение | ||||||||
| Модификация | m.era Aurum TH-06 | m.era Aurum TH-10 | m.era Aurum TH-16 | m.era Aurum TH-18 | m.era Aurum TH-25 | m.era Aurum TH-35 | m.era Aurum TH-45 | m.era Aurum TH-55 | m.era Aurum TH-65 |
| Диапазон сканирования по оси X, мм | от 0 до 85 | от 0 до 255 | |||||||
| Разрешение, мкм | 0,01 | ||||||||
| Минимальный измеряемый шаг резьбы, мм | 0,1 | ||||||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1050 500 900 | 1900 720 950 | 2100 720 900 | ||||||
| Масса, кг, не более | 155 | 160 | 165 | 225 | 1100 | 1100 | 1300 | 1300 | 1300 |
аблица 4 - Эксплуатационные характеристики машин m.era
| Наименование характеристики | Значение |
| Условия эксплуатации: - рабочая область значений температуры, °C, -относительная влажность воздуха (без конденсата), %, не более | от +18 до +22 85 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | от 200 до 240 50 |
| Мощность, Вт, не более | 500 |
наносят на идентификационную табличку и на титульный лист руководства по эксплуатации методом печати.
Таблица 5 - Комплектность машин m.era
| Наименование | Обозначение | Количест во |
| Машина измерительная для проверки гладких и резьбовых калибров | m.era Aurum TH | 1 шт. |
| Стандартный щуп двусторонний с расстоянием между наконечниками 2,2 мм, углом при вершине 45° и радиусом скругления 25 мкм | - | 1 шт. |
| Стандартный щуп двусторонний с расстоянием между наконечниками 7,0 мм, углом при вершине 45° и радиусом скругления 25 мкм | - | 1 шт. |
| Стандартный щуп двусторонний с расстоянием между наконечниками 18,0 мм, углом при вершине 45° и радиусом скругления 25 мкм | - | 1 шт. |
| Набор установочных калибров-колец и калибров-пробок | - | 1 компл. |
| Мастер-эталон для калибровки щупа | - | 1 шт. |
| Набор крепежных приспособлений | - | 1 компл. |
| Персональный компьютер с установленным программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | 26.51.66-004-85024640-2025 РЭ | 1 экз. |
приведены в разделе 6 «Калибровка», 7 «Измерение цилиндрических резьбовых калибров» и 8 «Измерение гладких калибров» документа «Машины измерительные для проверки гладких и резьбовых калибров m.era Aurum TH. Руководство по эксплуатации» 26.51.66-004-85024640-2025 РЭ.
Локальная поверочная схема;
ТУ 26.51.66-004-85024640-2025. «Машины измерительные для проверки гладких и резьбовых калибров m.era Aurum TH. Технические условия».
