| Номер в госреестре | 97795-26 |
| Наименование СИ | Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК) |
| Изготовитель | Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК) (далее - СИКГК) предназначена для измерений массового расхода и массы деэтанизированного газового конденсата (далее - ДГК).
Принцип действия СИКГК основан на использовании прямого метода динамических измерений массы ДГК.
СИКГК представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКГК осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГК и эксплуатационными документами ее компонентов.
В состав СИКГК входят:
- блок измерительных линий (далее - БИЛ), включающий в себя одну рабочую измерительную линию DN 50 (ИЛ № 1) и одну контрольно-резервную измерительную линию DN 50 (ИЛ № 2);
- блок измерений показателей качества (далее - БИК);
- систему обработки информации (далее - СОИ).
В БИЛ установлены:
- расходомеры массовые Promass F83 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15201-07);
- датчики давления Метран-150 (регистрационный номер 32854-08) модификации 150TG;
- датчики давления Метран-150 (регистрационный номер 32854-13) модификации 150TG;
- термопреобразователи прецизионные ПТ 0304-ВТ (регистрационный номер 77963-20). БИК включает:
- датчики давления Метран-150 (регистрационный номер 32854-13) модификации 150TG;
- термопреобразователи с унифицированным выходным сигналом Метран-270 (регистрационный номер 21968-11) модели ТСПУ Метран-276;
- преобразователь плотности и расхода CDM (регистрационный номер 63515-16);
- влагомер поточный модели L (регистрационный номер 56767-14);
- расходомер UFM 3030 (регистрационный номер 32562-06).
СОИ состоит из:
- измерительно-вычислительных контроллеров OMNI-3000/6000 (регистрационный номер 15066-04);
- барьеров искробезопасности БИА-101 (регистрационный номер 32483-06).
Заводской номер 599-08 СИКГК нанесен типографским способом на маркировочную табличку, расположенную на шкафу СОИ. Общий вид маркировочной таблички и место нанесения знака утверждения типа и заводского номера СИКГК представлены на рисунке 1. Место установки маркировочной таблички СИКГК представлено на рисунке 2.
Место нанесения знака утверждения типа
Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-
ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК) заводской № 599-08
Место нанесения заводского номера

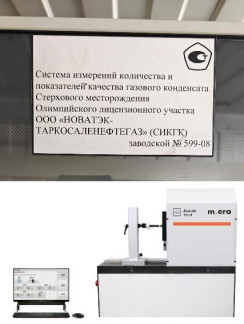

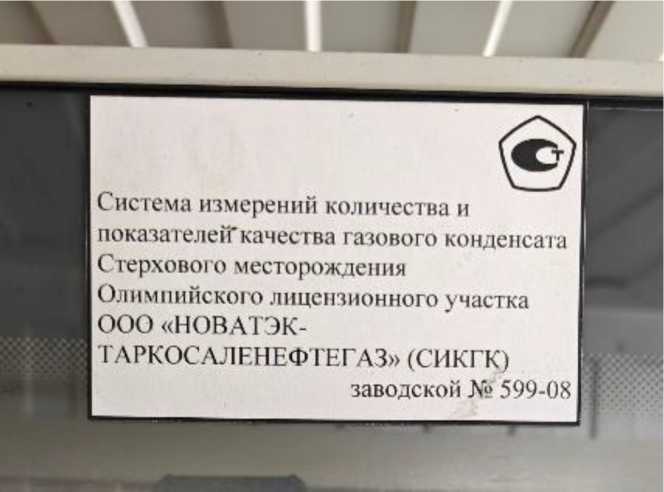

Рисунок 1 - Общий вид маркировочной таблички и место нанесения заводского номера СИКГК
Рисунок 2 - Место установки маркировочной таблички СИКГК
Нанесение знака поверки на СИКГК не предусмотрено.
Пломбирование СИКГК не предусмотрено. Пломбирование средств измерений, входящих в состав СИКГК, осуществляется в соответствии с описаниями типа и эксплуатационными документами данных средств измерений.
Состав и технологическая схема СИКГК обеспечивают выполнение следующих функций:
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений текущего значения массы и массового расхода ДГК по каждой измерительной линии;
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений температуры ДГК в БИЛ;
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений давления ДГК в БИЛ и БИК;
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений плотности ДГК;
- управление измерительными линиями (включение, выключение, переключение потока ДГК с рабочей линии на резервно-контрольную, переключение для контроля метрологических характеристик);
- выполнение контроля метрологических характеристик;
- хранение и отображение на операторской станции измеренных и расчетных значений контролируемых параметров;
- ведение и архивирование журнала событий СИКГК, журнала оператора, актов приема-сдачи ДГК.
Программное обеспечение (далее - ПО) СИКГК базируется на программном обеспечении контроллера OMNI-6000. Контроллеры OMNI-6000 имеют встроенное метрологически значимое программное обеспечение и внешнее метрологически незначимое ПО, предназначенное для конфигурации и визуализации контроллера. Защита данных от несанкционированного доступа в ПО обеспечивается разграничением прав пользователей. Введены четырехуровневая система доступа и система паролей. Предусмотрена физическая защита (опломбирование контроллеров от несанкционированного доступа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | 24.ХХ.ХХ |
| где Х - принимает значение от 0 до 9 и относится к метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон изменений массового расхода ДГК, по отдельной ИЛ, т/ч | от 3,6 до 60 |
| Пределы допускаемой относительной погрешности измерений массового расхода и массы ДГК, % | ±0,35 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | деэтанизированный газовый конденсат по ТУ 027-14631323949 |
| Избыточное давление ДГК, кгс/см2 | от 3 до 25 |
| Температура ДГК, °С | от -15 до +50 |
| Параметры электропитания: - напряжение, В - частота, Гц | 220123 50 ± 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +40 90 от 84,0 до 106,4 |
наносится на маркировочную табличку и титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК), заводской № 599-08 | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Паспорт | _ | 1 |
приведены в документе Инструкция «Государственная система обеспечения единства измерений. Масса деэтализированного газового конденсата. Методика измерений системой измерений количества и показателей качества газового конденсата Стерхового месторождения Олимпийского лицензионного участка ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» (СИКГК), регистрационный номер ФР.1.29.2024.49800.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.8.2.3);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости вместимости при статических измерениях, массового и объемного расходов жидкости».
