Анализаторы жидкости Altimax, 97792-26

Назначение

Анализаторы жидкости Altimax (далее - анализаторы) предназначены для автоматических измерений показателя активности ионов водорода (рН), окислительновосстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), общего солесодержания (TDS) (условно по NaCl) и массовой концентрации растворенного кислорода (DO) с одновременным измерением температуры и температурной компенсацией результатов измерений в жидких средах.

Описание

Принцип действия измерительных каналов (далее - ИК) рН, ОВП -потенциометрический, принцип действия ИК массовой концентрации растворенного в воде кислорода (DO) - амперометрический, принцип действия ИК УЭП и общего солесодержания (TDS) (условно по NaCl) - кондуктометрический, принцип действия ИК температуры основан на зависимости электрического сопротивления чувствительного элемента датчика от измеряемой температуры анализируемой среды.

Анализаторы выпускаются в карманном, портативном или настольном исполнении и конструктивно состоят из первичных преобразователей (датчиков) и вторичного преобразователя (микропроцессорного блока с дисплеем).

К настоящему типу относятся анализаторы следующих модификаций: PH301, PH311, PH401, PH402, PH403, PH404, РН405, PH611, PH711, PH712, PH811, PH812, PH911, CS312, CS401, CS402, CS403, CS404, CS405, CS612, CS712, CS812, CS912, OD401, OD614, OD714, OD814, OD914, WQ613, WQ615, WQ616, WQ713, WQ715, WQ716, WQ717, WQ813, WQ815, WQ816, WQ817, WQ913, WQ915.

Модификации различаются типом первичного преобразователя (датчика), исполнением вторичного преобразователя (карманное, настольное, портативное), а также цветом корпуса, техническими характеристиками и измеряемыми параметрами. Назначение модификаций анализаторов приведено в таблице 1.

Таблица 1 - Назначение модификаций анализаторов

Продолжение таблицы 1

Карманное исполнение: модификации PH301, PH311, CS312, PH401, PH402, PH403, PH404, CS401, CS402, CS403, CS404, OD401.

Портативное исполнение: модификации PH611, CS612, OD614, WQ613, WQ615, WQ616.

Настольное исполнение: модификации РН405, CS405, PH711, PH712, PH811, PH812, PH911, CS712, CS812, CS912, OD714, OD814, OD914, WQ713, WQ715, WQ716, WQ717, WQ813, WQ815, WQ816, WQ817, WQ913, WQ915.

В датчиках (кроме модификаций PH301, PH311, CS312) предусмотрено наличие термоэлектрических преобразователей для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

Общий вид анализаторов и датчиков приведен на рисунках 1а-1м. Обозначение модификации наносится на лицевую панель анализаторов (при карманном исполнении) или микропроцессорных блоков (при портативном и настольном исполнении). Серийный номер наносится типографским методом на клеевую маркировочную этикетку, расположенную на задней панели микропроцессорного блока. Серийный номер состоит:

для карманных исполнений - из арабских цифр;

для портативных и настольных исполнений - из арабских цифр и заглавных латинских букв.

На клеевой маркировочной табличке может быть указано краткое наименование анализаторов по видам измерений (например, кондуктометр, рН-метр, оксиметр).

Датчики для портативных и настольных исполнений имеют серийный номер, состоящий из арабских цифр. Место нанесения: на корпусе датчика (нанесение типографским методом на клеевую этикетку).

Серийные номера микропроцессорного блока и датчиков (электродов) к нему указываются в паспорте СИ. Серийным номером, однозначно идентифицирующим анализатор, является серийный номер микропроцессорного блока. Для карманных исполнений не предусмотрена маркировка датчиков, так как они выполнены в едином корпусе с микропроцессорным блоком.

Цветовая гамма корпусов анализаторов может быть изменена по решению изготовителя.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбирование анализаторов не предусмотрено.

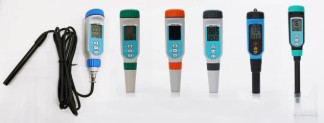

Рисунок 1а - Общий вид модификаций PH401, PH402, PH403, PH404, CS401, CS402, CS403, CS404, OD401

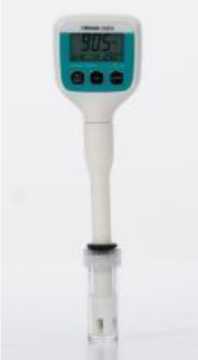

Рисунок 1б - Общий вид модификаций PH301, PH311, CS312

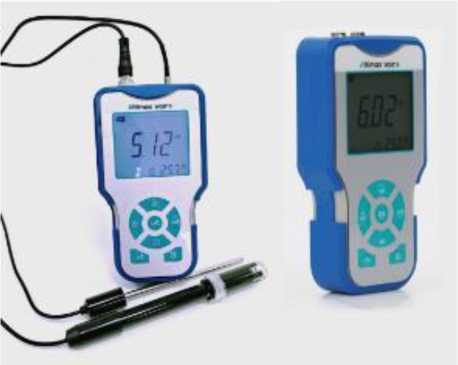

Рисунок 1в - Общий вид модификаций PH611, CS612, OD614, WQ613, WQ615, WQ616

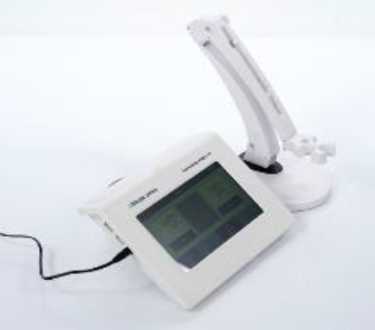

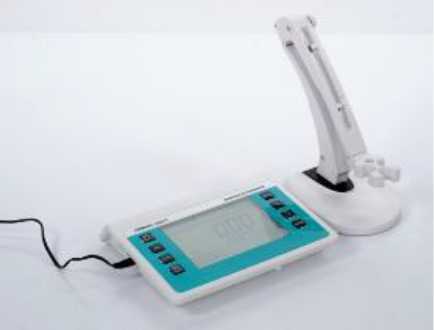

Рисунок 1г - Общий вид модификаций PH711, Рисунок 1д - Общий вид модификаций PH811, PH712, CS712, OD714, WQ713, WQ715,       PH812, CS812, OD814, WQ813, WQ815,

WQ716, WQ717                        WQ816, WQ817

Рисунок 1ж - Общий вид модификаций

PH405, CS405, WQ915

Рисунок 1е - Общий вид модификаций PH911, CS912, OD914, WQ913

Место нанесения серийного номера и знака утверждения типа

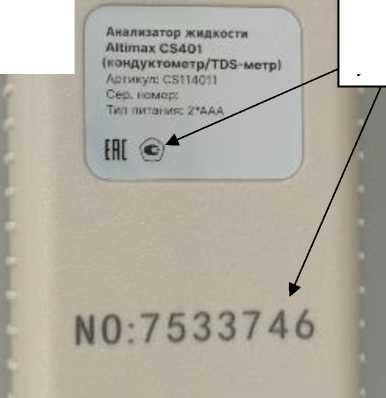

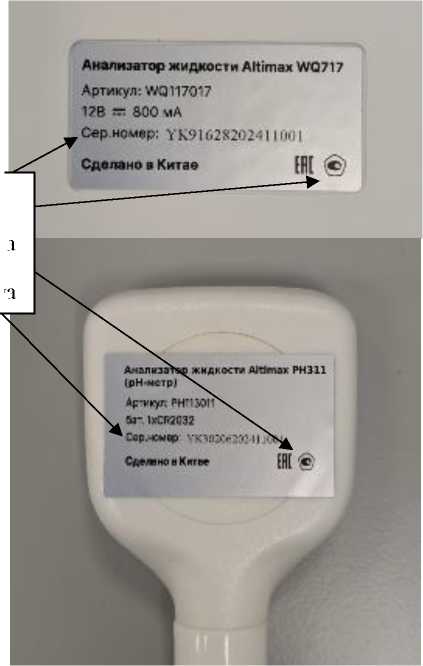

Рисунок 1з - Место нанесения серийного номера и знака утверждения типа

Рисунок 1и - Общий вид датчиков рН и ОВП

Рисунок 1л - Общий вид датчика растворенного

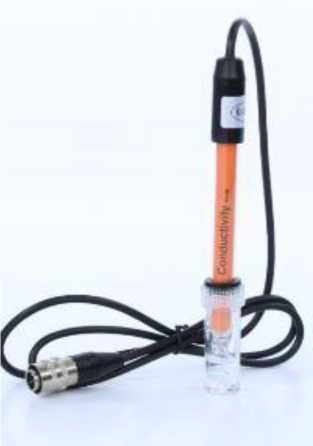

Рисунок 1к - Общий вид датчиков УЭП

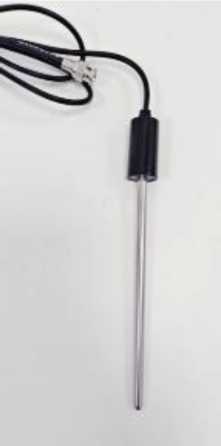

Рисунок 1м - Общий вид термодатчика

кислорода

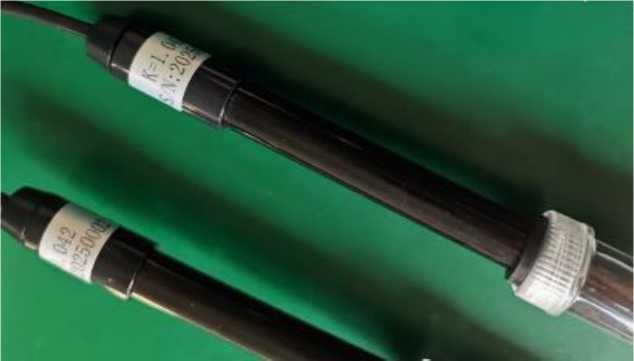

Рисунок 1н - Общий вид клеевой этикетки с указанием серийного номера датчика

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением, которое осуществляет их функционирование, сбор измерительных данных, их обработку, визуализацию и хранение. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты программного обеспечения для модификаций PH811, PH812, CS812, OD814, WQ813, WQ815, WQ816, WQ817 «средний» в соответствии с Р.50.2.077-2014.

Уровень защиты программного обеспечения для модификаций PH301, PH311, PH401, PH402, PH403, PH404, PH405, PH611, PH711, PH712, PH911, CS312, CS401, CS402, CS403, CS404, CS405, CS612, CS712, CS912, OD401, OD614, OD714, OD914, WQ613, WQ615, WQ616, WQ713, WQ715, WQ716, WQ717, WQ913, WQ915 «высокий» в соответствии с Р.50.2.077-2014.

Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные (признаки) метрологически значимой части программного обеспечения

* «Х.Х» - метрологически незначимая часть, «Х» принимает значения от 0 до 9

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и типографским способом на клеевую этикетку, расположенную на задней панели микропроцессорного блока анализаторов, как показано на рисунке 1з.

Комплектность

Таблица 6 - Комплектность анализатора

Сведения о методах измерений

приведены в п. 3.4 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» документа «Анализаторы жидкости Altimax CS312. Руководство по эксплуатации», в п. 3.3 «Измерение рН образца» документа «Анализаторы жидкости Altimax PH301/PH311. Руководство по эксплуатации», в п. 3.4 «Измерение УЭП образца» документа «Анализаторы жидкости Altimax CS401. Руководство по эксплуатации», в п. 3.4 «Измерение солесодержания образца» документа «Анализаторы жидкости Altimax CS402. Руководство по эксплуатации», п. 3.4 «Измерение УЭП образца» документа «Анализаторы жидкости Altimax CS403. Руководство по эксплуатации», в п. 3.4 «Измерение солесодержания образца» документа «Анализаторы жидкости Altimax CS404. Руководство по эксплуатации», в п. 3.5 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax OD401. Руководство по эксплуатации», в п. 3.3 «Измерение рН образца» документа «Анализаторы жидкости Altimax PH401/PH402/ PH404. Руководство по эксплуатации», в п. 3.3 «Измерение рН образца» документа «Анализаторы жидкости Altimax PH403. Руководство по эксплуатации», в п.3.4 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» документа «Анализаторы жидкости Altimax CS612. Руководство по эксплуатации», в п. 3.4 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax OD614. Руководство по эксплуатации», в п. 3.4 «Измерение рН или ОВП» документа «Анализаторы жидкости Altimax PH611. Руководство по эксплуатации», в п.п. 3.1.3 «Измерение pH или ОВП», 3.2.2 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» и 3.3.2 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax WQ613/WQ615/WQ616. Руководство по эксплуатации», в п.3.4 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» документа «Анализаторы жидкости Altimax CS712. Руководство по эксплуатации», в п. 3.4 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax OD714. Руководство по эксплуатации», в п. 3.4 «Измерение рН или ОВП образца» документа «Анализаторы жидкости Altimax PH711/ PH712. Руководство по эксплуатации», в п.п. 3.3 «Измерение pH/ ОВП образца», 4.4 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» и 5.4 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax WQ713/WQ715/WQ716/WQ717. Руководство по эксплуатации», в п. 3.5 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» документа «Анализаторы жидкости Altimax CS812. Руководство по эксплуатации», в п. 3.4 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax OD814. Руководство по эксплуатации», в п. 3.4 «Измерение рН или ОВП образца» документа «Анализаторы жидкости Altimax PH811/ PH812. Руководство по эксплуатации», в п.п. 3.1.3 «Измерение pH/ ОВП образца», 3.2.2 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» и 3.3.2 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax WQ813/WQ815/WQ816/WQ817. Руководство по эксплуатации», в п. 3.4 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» документа «Анализаторы жидкости Altimax CS912. Руководство по эксплуатации», в п. 3.4 «Измерение массовой концентрации растворенного кислорода» документа «Анализаторы жидкости Altimax OD914. Руководство по эксплуатации», в п. 3.3 «Измерение рН или ОВП образца» документа «Анализаторы жидкости Altimax PH911. Руководство по эксплуатации», в п.п. 3.3 «Измерение pH/ ОВП образца», 4.4 «Измерение УЭП, удельного сопротивления, общего солесодержания и солености» документа «Анализаторы жидкости Altimax WQ913. Руководство по эксплуатации», в п.п. 2.7 «Пример измерения образца», 3.7 «Пример измерения образца» документа «Анализаторы жидкости Altimax PH405/CS405/WQ915. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27.03.2025 № 609;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 № 2712;

Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 09.02.2022 № 324;

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.02.2021 № 148 (с изменением от 17.05.2021);

ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов»;

Стандарт предприятия Shanghai Yoke Instrument Co., Ltd, Китай.
