| Номер в госреестре | 97789-26 |
| Наименование СИ | Мегаомметры цифровые |
| Обозначение типа СИ | CEM DT |
| Изготовитель | Shenzhen Everbest Machinery Industry Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 20.02.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры цифровые CEM DT (далее - мегаомметры) предназначены для измерения сопротивления изоляции при высоком испытательном напряжении и малой силе тока, измерения сопротивления участка цепи при низком испытательном напряжении, измерения напряжения постоянного и переменного тока.
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя, обрабатывается и отображается на жидкокристаллическом дисплее (далее ЖК-дисплее). Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Конструктивно мегаомметры изготавливаются в виде переносного прибора с батарейным питанием и размещаются в транспортировочном кейсе. На лицевой панели расположены ЖК-дисплей, переключатель режимов работы, кнопки управления и подсветки ЖК-дисплея. В зависимости от модификации, гнезда для подключения измерительных проводов расположены на верхней или лицевой панели.
Мегаомметры выпускаются в трех модификациях DT-5500, DT-5505, DT-6605, которые отличаются между собой диапазонами испытательного напряжения и диапазонами измерений сопротивления изоляции. Дополнительно мегаомметры модификации DT-6605 обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Серийный номер, идентифицирующий каждый экземпляр мегаомметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне.
Нанесение знака поверки на мегаомметры не предусмотрено.
Пломбирование мегаомметров от несанкционированного доступа не предусмотрено.
Общий вид мегаомметров и место нанесения знака утверждения типа представлены на рисунках 1 и 4. Место нанесения заводского номера представлено на рисунках 3 и 5.
DT-5500

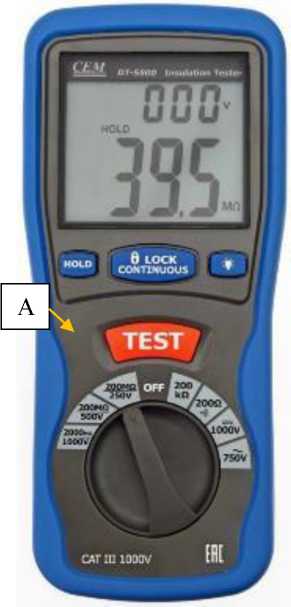

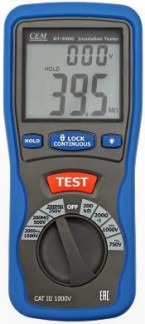

Рисунок 1 - Общий вид передней панели мегаомметров модификаций DT-5500, DT-5505 с указанием места нанесения знака утверждения типа (А)
DT-5505

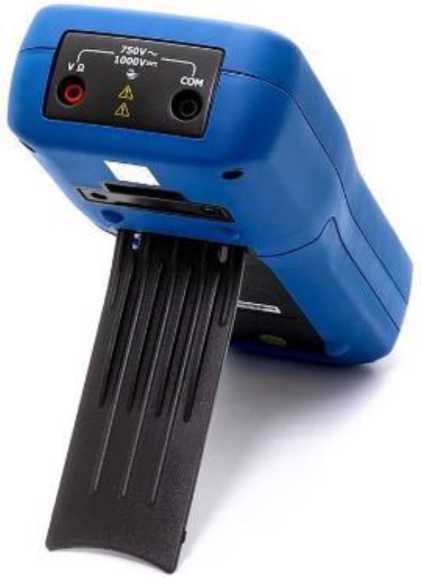

Рисунок 2 - Вид верхней панели мегаомметров модификаций DT-5500, DT-5505
Б

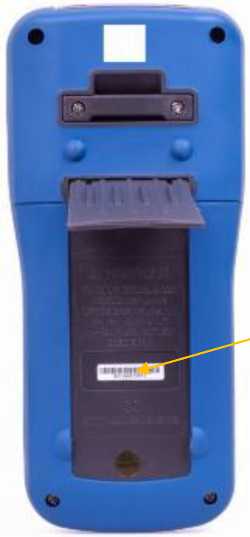

Рисунок 3 - Вид задней панели мегаомметров модификаций DT-5500, DT-5505 с указанием места нанесения серийного номера (Б)

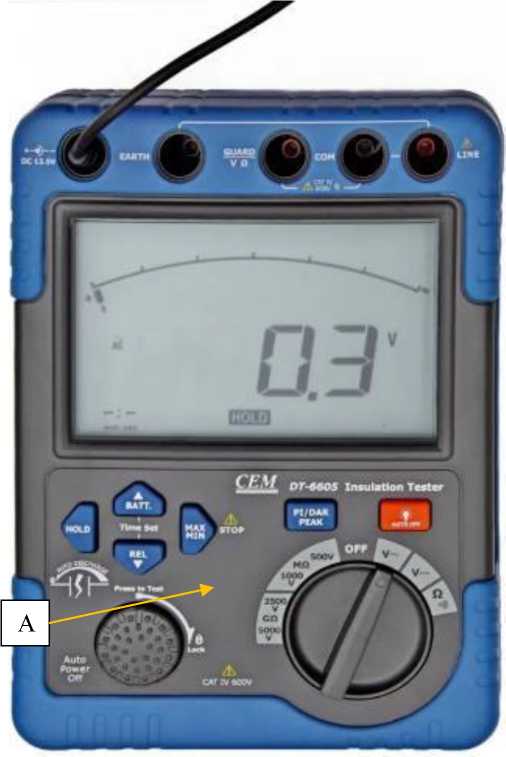

Рисунок 4 - Общий вид передней панели мегаомметров модификаций DT-6605 с указанием места нанесения знака утверждения типа (А)

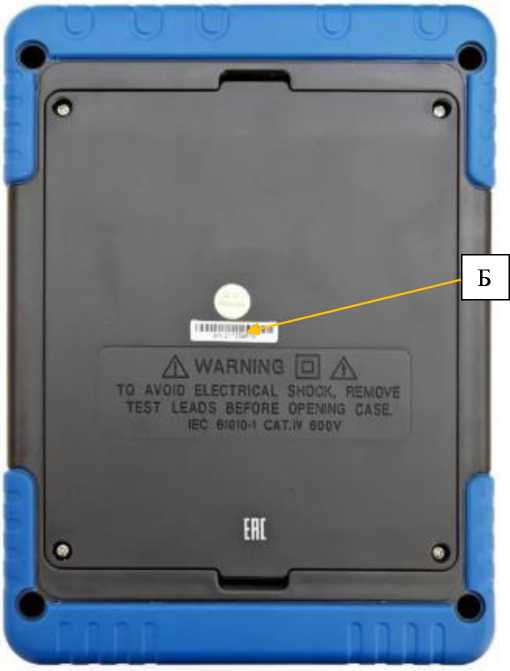

Рисунок 5 - Вид задней панели мегаомметров модификаций DT-6605 с указанием места нанесения серийного номера (Б)
Цветовая гамма корпуса мегаомметров может быть изменена изготовителем в одностороннем порядке.
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция мегаомметров модификаций DT-5500, DT-5505, DT-6605 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1.1 - Режим измерения сопротивления постоянному току для модификации DT-5500
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой основной абсолютной погрешности, Ом/кОм | Напряжение на зажимах, В | Испытательный ток, ток короткого замыкания, мА, не более |
| 200 Ом | 0,1 Ом | ±( 0,01-Кизм1) +2-k) | 4,5 | 1 |
| 200 кОм | 0,1 кОм | 3,0 |
Примечание:
1) R-изм — значение измеренного сопротивления, Ом/кОм
Таблица 1.2 - Режим измерения сопротивления изоляции для модификации DT-5500
| Верхний предел диапазона измерений, МОм | Значение единицы младшего разряда k, МОм | Пределы допускаемой основной абсолютной погрешности, МОм | Испытательно е напряжение1), В | Испытательный ток, ток короткого замыкания, мА, не более |
| 200 | 0,1 | ±(0,03^изм2) +5-k) | 250 | 1 |
| 200 | 500 | |||
| 1000 | 1 | 1000 | ||
| 2000 | ±(0,05^изм +5-k) | |||
| Примечание: 1) Изменение испытательного напряжения не более +10 %. 2) R-изм - значение измеренного сопротивления, МОм | ||||
Таблица 2.1 - Режим измерения сопротивления постоянному току для модификации DT-5505
| Верхний предел диапазона измерений, Ом | Значение единицы младшего разряда k, Ом | Пределы допускаемой основной абсолютной погрешности, Ом | Напряжение на зажимах, В | Испытательный ток, ток короткого замыкания, не более, мА |
| 40 Ом | 0,01 Ом | ±(0,012^изм1) +3-k) | 5,8 | 1 |
| 400 Ом | 0,1 Ом |
Примечание:
1) R-изм — значение измеренного сопротивления, Ом
Таблица 2.2 - Режим измерения сопротивления изоляции для модификации DT-5505
| Верхний предел диапазона измерений, МОм | Значение единицы младшего разряда k, МОм | Пределы допускаемой основной абсолютной погрешности, МОм | Испытательное напряжение1), В | Испытательный ток, ток короткого замыкания, мА, не более |
| 1 | 2 | 3 | 4 | 5 |
| 42) | 0,001 | ±(0,02^изм3) +10-k) | 125 | 14) |
| 40 | 0,01 | |||
| 400 | 0,1 | ±(0,04^изм +5-k) | ||
| 4000 | 1 | ±(0,05^изм +5-k) |
Продолжение таблицы 2.2
| 1 | 2 | 3 | 4 | 5 |
| 42) | 0,001 | ±(0,02-Яизм+10-к) | 250, 500 | 15) |
| 40 | 0,01 | |||
| 400 | 0,1 | ±(0,03-Яизм+5-к) | ||
| 4000 | 1 | ±(0,04-Яизм+5-к) | ||
| 42) | 0,001 | ±(0,03-Яизм+10-к) | 1000 | 16) |
| 40 | 0,01 | ±(0,02-Яизм+10-к) | ||
| 400 | 0,1 | ±(0,02-Яизм+5-к) | ||
| 4000 | 1 | ±(0,04-Яизм+5-к) | ||
| Примечания: 1) Изменение испытательного напряжения не более +10 % 2) Минимальное измеряемое значение 0,125 МОм 3) R-изм — значение измеренного сопротивления, МОм 4) При значении сопротивления изоляции 0,125 МОм 5) При значении сопротивления изоляции 0,250 МОм, 0,500 МОм 6) При значении сопротивления изоляции 1,0 МОм | ||||
Таблица 3 - Режим измерения напряжения постоянного тока для модификаций DT-5500,
DT-5505
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В |
| 1000 | 1 | ±(0,008-|иизм| + 5-k) |
| Примечания: 1) иизм — значение измеренного напряжения постоянного тока, В. Полное входное сопротивление 10 МОм. Защита от перегрузки 1000 В. | ||
Таблица 4 - Режим измерения напряжения переменного тока для модификаций DT-5500,
DT-5505
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В. В диапазоне частот от 40 до 400 Гц |
| 750 | 1 | ±(0,0120™ + 10-k) |
| Примечания: 1) иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Полное входное сопротивление 10 МОм. Среднее квадратичное значение напряжения защиты от перегрузки 1000 В переменного тока. | ||
Таблица 5.1 - Режим измерения сопротивления постоянному току для модификации DT-6605
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой основной абсолютной погрешности, Ом/кОм |
| 6001) Ом | 0,1 Ом | ±(0,015•Rизм2)+10•k) |
| 6,000 кОм | 0,001 кОм | ±(0,015-Rh™ +15-k) |
| Примечание: 1) Минимальное измеряемое значение 1 Ом 2) R-изм - значение измеренного сопротивления, Ом/кОм | ||
Таблица 5.2 - Режим измерения сопротивления изоляции . для модификации DT-6605
| Верхний предел диапазона измерений, МОм | Значение единицы младшего разряда k, МОм | Пределы допускаемой основной абсолютной погрешности, МОм | Испытательное напряжение1), В | Диапазон испытательного тока, мА |
| 1 | 2 | 3 | 4 | 5 |
| 62) | 0,001 | ±(0,025-Кизм3) +15-k) | 500 | от 1,0 до 1,2 4) |
| 60 | 0,01 | |||
| 600 | 0,1 | |||
| 6000 | 10,0 | ±(0,03-Кизм +15-k) | ||
| 62) | 0,001 | ±(0,025-Яизм+15-k) | 1000 | от 1,0 до 1,2 5) |
| 60 | 0,01 | |||
| 600 | 0,1 | |||
| 6000 | 10,0 | ±(0,03-Кизм +15-k) | ||
| 606) | 0,01 | ±(0,025-Кизм+15-k) | 2500 | от 1,0 до 1,2 7) |
| 600 | 0,1 | |||
| 6000 | 10,0 | ±(0,03-Кизм +15-k) | ||
| 60000 | 100,0 | ±(0,04-Кизм +15-k) | ||
| 606) | 0,01 | ±(0,025-Кизм+15-k) | 5000 | от 1,0 до 1,2 8) |
| 600 | 0,1 | |||
| 6000 | 10,0 | ±(0,03-Кизм +15-k) | ||
| 60000 | 100,0 | ±(0,04-Кизм +15-k) | ||
| Примечание: 1) Изменение испытательного напряжения не более +20 %. 2) Минимально измеряемое значение 0,1 МОм 3) Кизм — значение измеренного сопротивления, МОм. 4) При значении сопротивления изоляции 0,5 МОм. 5) При значении сопротивления изоляции 1,0 МОм. 6) Минимально измеряемое значение 1,0 МОм 7) При значении сопротивления изоляции 2,5 МОм. 8) При значении сопротивления изоляции 5,0 МОм и обязательным применением блока пинания. | ||||
Таблица 6 - Режим измерения напряжения постоянного тока для модификации DT-6605
| Диапазон измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В |
| от 1,0 до 600,0 | 0,1 | ±(0,01 -|иизм| + 5-k) |
| Примечания: 1) иизм — значение измеренного напряжения постоянного тока, В. | ||
Таблица 7 - Режим измерения напряжения переменного тока для модификации DT-6605
| Диапазон измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В | |
| В диапазоне частот от 40 до 60 Гц | В диапазоне частот от 61 до 400 Гц | ||
| от 5,0 до 600,0 | 0,1 | ±(0,01-иизм + 5-k) | ±(0,025-Лизм + 10-k) |
| Примечания: 1) иизм — среднее квадратичное значение измеренного напряжения переменного тока, В. | |||
Таблица 8 - Дополнительная абсолютная погрешность, обусловленная изменением температуры окружающего воздуха (для всех модификаций)
| Пределы допускаемой дополнительной абсолютной погрешности в диапазоне температур от 0 °С до +18 °С и св. +28 °С до +40 °С включ. | ±(0,05-(нормируемая погрешность)/°С) |
Таблица 9 - Показатели надежности (для всех модификаций)
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 15 000 |
Таблица 10 - Технические характеристики (для всех модификаций)
| Наименование характеристики | DT-5500 DT-5505 | DT-6605 |
| Параметры блока питания: Входное напряжение переменного тока, В Частота входного напряжения, Гц Выходное напряжение постоянного тока, В Сила тока выходного напряжения, А | Не предусмотрено | от 110 до 230 от 50 до 60 15,0 1,0 |
| Потребляемая мощность, Вт, не более | _ | 30 |
| Батарейное питание, В | 9 | 12 |
| Габаритные размеры: длина х ширина х высота, мм, не более | 210 х 95 х 55 | 200 х 150 х 90 |
| Масса, кг, не более | 0,7 | 1,5 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +40 80 | |
наносится на переднюю панель мегаомметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность мегаомметров модификаций DT-5500, DT-5505
| Наименование | Обозначение | Количество |
| Мегаомметры цифровые | DT-550x1) | 1 шт. |
| Измерительные щупы | 2 шт. | |
| Щуп с зажимом типа «крокодил» | 1 шт. | |
| Элементы питания AA (1,5 В) | 6 шт. | |
| Ремешок | 1 шт. | |
| Чемодан пластиковый | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Примечание: 1) В зависимости от модификации | ||
Таблица 12 - Комплектность мегаомметров модификации DT-6605
| Наименование | Обозначение | Количество |
| Мегаомметр цифровой | DT-6605 | 1 шт. |
| Измерительные кабели | 3 шт. | |
| Зажимы «крокодил» | 3 шт. | |
| Высоковольтный измерительный зонд | 1 шт. | |
| Измерительный наконечник для зонда типа «штырь» | 1 шт. | |
| Измерительный наконечник для зонда типа «крюк» | 1 шт. | |
| Батареи R14 (1,5 В) | 8 шт. | |
| Блок питания | 1 шт. | |
| Чемодан пластиковый | 1 шт. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделах «Порядок эксплуатации», «Порядок проведения измерений», «Процедура измерения» в соответствующих руководствах по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Мегаомметры цифровые CEM DT».
