| Номер в госреестре | 97787-26 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | В2000/В4000 |
| Изготовитель | Акционерное общество «Научно-технический центр промышленных технологий и аэронавигационных систем» |
| Год регистрации | 2026 |
| Срок свидетельства | 18.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные В2000/В4000 предназначены для измерения комплексных коэффициентов передачи и отражения многополюсников.
Конструктивно анализаторы цепей векторные В2000/В4000 выполнены в виде моноблока и объединяют в одном корпусе органы управления и отображения результатов измерений, генераторы испытательного и гетеродинного сигналов, аттенюаторы регулировки выходной мощности, коммутаторы (переключатели направления распространения испытательного сигнала), измерительные секции на базе резистивных мостов и (или) направленные ответвители, многоканальный приёмник, блок управления с сигнальным процессором и блок питания. Органы управления состоят из сенсорного дисплея или механической клавиатуры, содержащие управляющий микроконтроллер.
На передней панели корпуса анализаторов цепей векторных В2000/В4000 располагаются: кнопка включения, два разъема USB для подключения устройств ввода информации (клавиатуры, мыши), СВЧ разъемы измерительных портов. На задней панели располагаются: разъемы BNC для аппаратной синхронизации по триггеру, вход внешнего опорного генератора и выход внутреннего опорного генератора, разъемы двухканального встроенного вольтметра, сетевой разъем с клавишей выключения для подключения к сети питания, разъем для подключения внешнего монитора, разъем Ethernet, клемма заземления. В зависимости от комплектации на передней и задней панелях располагаются соединители для прямого доступа к входам измерительных и опорных приемников, расширителей по частоте.
Принцип действия анализаторов цепей векторных В2000/В4000 (далее - анализаторы цепей векторные) основан на выделении падающего, прошедшего через исследуемый многополюсник и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам с помощью высокостабильного супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.
К данному типу анализаторов цепей векторных относятся модификации: В2109А, В2209А, В2409А, В4109А, В4209А, В4409А, В4509А, В2120А, В2220А, В2420А, В4120А, В4220А, В4420А, В4520А, В2109М, В2209М, В2409М, В4109М, В4209М, В4409М, В4509М, В2120М, В2220М, В2420М, В4120М, В4220М, В4420М, В4520М, которые отличаются друг от друга диапазонами рабочих частот, количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников, а также наличием соединителей для подключения расширителей по частоте, исполнением меню управления в виде сенсорного или механического, а также массой и габаритными размерами.
Для модификаций анализаторов цепей векторных установлена следующая структура обозначений:
1-я цифра - количество измерительных портов;
2-я цифра - 1 (модификация без перемычек), 2 (модификация с перемычками для доступа к приемникам), 4 (модификация с перемычками для расширителей по частоте), 5 (модификация с перемычками для расширителей по частоте и доступом к приемникам),
3 и 4 цифра - 09 (20) - модификация с верхними границами диапазонов частот 9 ГГц и 20 ГГц соответственно;
буквенное обозначение А и М - исполнение с сенсорным меню управления (А), с механическим меню управления (М).
В анализаторах цепей векторных предусмотрены следующие опции:
- измерение параметров преобразователей (программная опция);
- анализ во временной области (программная опция);
- автоматическое исключение оснастки (программная опция);
- измерение коэффициента шума (программная опция);
- предусилитель для измерения коэффициента шума;
- встроенный 2х-канальный вольтметр постоянного тока.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат пятизначного цифрового номера.
Общий вид анализаторов цепей векторных приведен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 3.

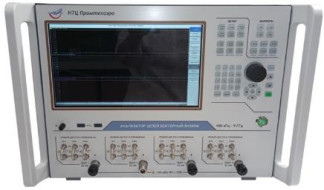

Рисунок 1 - Общий вид анализатора цепей векторного с механическим меню управления
Рисунок 2 - Внешний вид анализатора цепей векторного с сенсорным меню управления
Рисунок 3 - Внешний вид задней панели анализаторов цепей векторных с указанием места пломбировки от несанкционированного доступа и нанесения заводского номера
Программное обеспечение S2VNA для двухпортовых модификаций и S4VNA для четырехпортовых модификаций предназначено для управления режимами работы анализаторов цепей векторных. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерений за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | S2VNA, S4VNA |
| Номер версии (идентификационный номер) ПО | не ниже 24.1.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон рабочих частот, МГц, для модификаций: - В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М | от 0,1 до 9000 |
| - В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М | от 0,1 до 20000 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала: | ±2-10-6 |
| Диапазон установки уровня выходной мощности, дБ (1 мВт), для модификаций: | |
| - В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М | от -60 до +15 |
| - В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М | от -60 до +10 |
| Пределы допускаемой относительной погрешности установки уровня выходной мощности, дБ | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерения уровня входной мощности при Рвх = 0 дБ (1 мВт), дБ | ±1,5 |
| Диапазон полос пропускания фильтра ПЧ, Гц | от 1 до 2-106 |
| Средний уровень собственного шума приёмников при фильтре промежуточной частоты (ПЧ) 1 Гц, дБ (1 мВт), в диапазоне частот, не более: - В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М: от 100 кГц до 1 МГц включ. | -100 |
| св. 1 МГц до 8 ГГц включ. | -143 |
| св. 8 ГГц до 9 ГГц - В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М: | -133 |
| от 100 кГц до 1 МГц включ. | -110 |
| св. 1 МГц до 20 ГГц | -133 |
Продолжение таблицы 2
| 1 | 2 |
| Диапазон измерений модуля коэффициента передачи, Рвых = 5 дБ (1 мВт) и фильтре ПЧ 10 Гц в зависимости от частоты, дБ, не менее - В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М: от 100 кГц до 1 МГц включ. | от -65 до 0 |
| св. 1 МГц до 8 ГГц включ. | от -105 до 0 |
| св. 8 ГГц до 9 ГГц - В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М: | от -100 до 0 |
| от 100 кГц до 1 МГц включ. | от -75 до 0 |
| св. 1 МГц до 20 ГГц | от -100 до 0 |
| Среднее квадратическое отклонение шумов трассы при измерении Sii = 0 дБ при фильтре ПЧ 3 кГц в диапазоне частот, дБ, не более | |
| - В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М: от 100 кГц до 1 МГц включ. | 0,005 |
| свыше 1 МГц до 9 ГГц - В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М: | 0,001 |
| от 100 кГц до 1 МГц включ. | 0,020 |
| свыше 1 МГц до 20 ГГц | 0,001 |
| Пределы допускаемой абсолютной погрешности | ±(0,017+0,004^| Su | + 0,016| Sii |2) |
| измерений модуля коэффициента отражения AS и в диапазоне от 0 до 1 1),2),3), отн. ед. | |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне от 0,017 до 1, градус | ±[1,0+57-arcsin(A| Sii|/| Sii|)] |
| Нелинейность приемников L на частоте 1 ГГц при уровне мощности на приемнике в диапазоне от - 60 до 5 дБ (1 мВт), дБ | ±0,08 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013, дБ | ±0,09 |
| Среднее квадратическое отклонение шумов трассы (о) при измерении Sji при фильтре ПЧ 10 Гц в зависимости от частоты и коэффициента передачи, дБ, не более | см. таблицу 3 |
| Пределы допускаемой суммарной абсолютной погрешности A Sji измерений модуля коэффициента передачи в зависимости от диапазона частот и значений коэффициентов передачи, дБ4),5) | см. таблицу 4 |
П Продолжение таблицы 2
| 1 | 2 |
| Пределы допускаемой суммарной абсолютной погрешности измерений фазы коэффициента передачи, градус | ±(0,5+57-arcsin(A| Sji|/8,6|)) |
| Примечания: 1) Пределы допускаемой абсолютной погрешности измерений коэффициента отражения нормированы для измерения коэффициентов отражения двухполюсников или многополюсников с бесконечным ослаблением при фильтре ПЧ не более 100 Гц. 2) При изменении температуры не более, чем ±1 °С после калибровки по набору мер (полиномиальная модель) или автоматическому калибровочному модулю (табличные данные). 3) В формуле приняты следующие обозначения: |Sii| - действительный (или измеренный) модуль коэффициента отражения исследуемого устройства (далее - ИУ) в линейном масштабе; 4) Пределы допускаемой абсолютной погрешности измерений коэффициента передачи нормированы для измерения коэффициентов передачи согласованных многополюсников при Рвых= 5 дБ (1 мВт) и фильтре ПЧ 10 Гц. 5) Суммарная погрешность ASji определяется по формуле (ASji = L+T+2-о). | |
Таблица 3 - Среднее квадратическое отклонение шумов трассы (о) при измерении Sji при фильтре ПЧ 10 Гц в зависимости от частоты и коэффициента передачи, дБ, не более_____
| Для модификаций В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М | |||||
| Диапазон частот, Гц | о, дБ, не более | ||||
| от Г105 до 1-106 включ. | св.1•106 до 8-109 включ. | св. 8^109 до 9-109 | |||
| Диапазон измерений Sji, дБ | от -65 до -45 включ. | от -105 до -85 включ. | от -100 до -80 включ. | 0,5 | |
| св. -45 до -25 включ. | св.-85 до -65 включ. | св. -80 до -60 включ. | 0,05 | ||
| св. -25 до 0 | св. -65 до 0 | св. -60 до 0 | 0,005 | ||
| Для модификаций В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М | |||||
| Диапазон частот, Гц | о, дБ, не более | ||||
| от Г105 до 1 •106 включ. | св. 1 •106 до 2А010 | ||||
| Диапазон измерений Sji, дБ | от -75 до -55 включ. | от -100 до -80 включ. | 0,5 | ||
| св. -55 до -35 включ. | св. -80 до -60 включ. | 0,05 | |||
| св. -35 до 0 | св. -60 до 0 | 0,005 | |||
Таблица 4 - Пределы допускаемой суммарной абсолютной погрешности (ДSji) измерений модуля коэффициента передачи в зависимости от диапазона частот и значений коэффициентов передачи, дБ____________________________________________________________________________
| Для модификаций В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М | |||||
| Диапазон частот, Гц | Д Sji, дБ | ||||
| от 1-105 до 1-106 включ. | св. 1-106 до 8 -109 включ. | св. 8 -109 до 9-109 | |||
| Диапазон измерений Sji, дБ | от -65 до -45 включ. | от -105 до -85 включ. | от-100 до -80 включ. | ±1,17 | |
| св. -45 до -25 включ. | св.-85 до -65 включ. | св. -80 до -60 включ. | ±0,27 | ||
| св. -25 до 0 | св. -65 до 0 | св. -60 до 0 | ±0,18 | ||
| Для модификаций В2120А, В2120М, В2220А, В4120М, В4220А, В4220М, В4420А, | В2220М, В2420А, В2420М, В4120А, В4420М, В4520А, В4520М | ||||
| Диапазон частот, Гц | Д Sji, дБ | ||||
| от 1 -105 до 1-106 включ. | св. 1-106 до 24010 включ. | ||||
| Диапазон измерений Sji, дБ | от -75 до -55 включ. | от -100 до -80 включ. | ±1,17 | ||
| св. -55 до -35 включ. | св. -80 до -60 включ. | ±0,27 | |||
| св. -35 до 0 | св. -60 до 0 | ±0,18 | |||
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более, для модификаций: - В2109А, В2109М, В2209А, В2209М, В2409А, В2409М, В2120А, В2120М, В2220А, В2220М, В2420А, В2420М, В4109А, В4109М, В4209А, В4209М, В4409А, В4409М, В4509А, В4509М - В4120А, В4120М, В4220А, В4220М, В4420А, В4420М, В4520А, В4520М | 380x485x340 597x485x350 |
| Масса, кг, не более | 30 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 |
| Время прогрева, мин | 30 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 22 °С, %, - атмосферное давление, кПа (мм.рт.ст.) | от + 18 до + 28 от 30 до 80 от 86,0 до 106 (от 645 до 795) |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор цепей векторный В2000/ В4000 (модификация определяется при заказе) | ПАВУ.411259.001 | 1 шт. |
| Автоматический калибровочный модуль | ACM2509 (-011/-012) | 1 компл.* |
| Автоматический калибровочный модуль | ACM2520(-111/-112) | 1 компл.* |
| Набор калибровочных мер | 6550F09 | 1 компл.* |
| Набор калибровочных мер | 6650F27 | 1 компл.* |
| Кабель измерительный СВЧ | - | 1 шт.* |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | ПАВУ.411259.001РЭ | 1 экз. |
| Формуляр | ПАВУ.411259.001ФО | 1 экз. |
| * По отдельному заказу | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПАВУ.411259.001РЭ.
Приказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 30 декабря 2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик
Технические условия ПАВУ.411259.001ТУ. Анализаторы цепей векторные
В2000/ В4000
