| Номер в госреестре | 97784-26 |
| Наименование СИ | Источники постоянного тока двунаправленные |
| Обозначение типа СИ | Ainuo ANEVH(F) |
| Изготовитель | SHANDONG AINUO IntelligentInstrument Со Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 18.02.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники постоянного тока двунаправленные Ainuo ANEVH(F) (далее - источники) предназначены для воспроизведений и измерений напряжения постоянного тока и силы постоянного тока (в режиме источника питания постоянного тока), для установки напряжения постоянного тока и силы постоянного тока за счет формирования сопротивления электрического тока (в режиме электронной нагрузки).
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположен цветной жидкокристаллический дисплей (далее - ЖК-дисплей), поворотный переключатель включения/выключения питания, клавиши управления и регуляторы. На задней панели расположены разъемы для подключения питания источника, клеммы выходного напряжения, порт SENSE и разъем для связи с персональным компьютером через интерфейс RS232. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Принцип действия источников, в режиме источника питания, основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.
Принцип действия источников в режиме электронной нагрузки основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе источника и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микропроцессор. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): ANEVH100-170(F), ANEVH100-340(F),
ANEVH100-510(F), ANEVH300-75(F), ANEVH300-150(F), ANEVH300-225(F),
ANEVH500-40(F), ANEVH500-80(F), ANEVH500-120(F), ANEVH750-25(F), ANEVH750-50(F), ANEVH750-75(F), ANEVH1000-40(F).
Модификации (исполнения) отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на источники не предусмотрено.
Общий вид источников представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников в месте, указанном на рисунке 2.
Место пломбирования от несанкционированного доступа указано на рисунке 2.

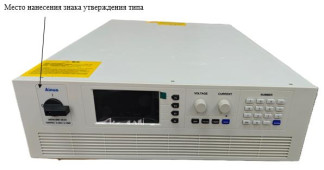

Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Схема пломбировки и место нанесения заводского номера
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты внутреннего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО, не ниже | V1.01 |
Таблица 2 - Метрологические характеристики в режиме источника питания постоянного тока
| Модификация | Диапазон воспроизвед ений и измерений напряжения постоянного тока, В | Диапазон воспроизвед ений и измерений силы постоянного тока, А | Диапазон измерений мощности постоянного тока, Вт | Пределы допускаемо й абсолютной погрешност и воспроизвед ений и измерений напряжения постоянного тока, В | Пределы допускаемо й абсолютной погрешност и воспроизвед ений и измерений силы постоянного тока, А | Пределы допускаем ой абсолютно й погрешнос ти измерений мощности постоянно го тока, Вт |
| ANEVH100-170(F) | от 0 до 100 | от 0 до 170 | от 0 до 5000 | ±0,05 | ±0,17 | ±50 |
| ANEVH100-340(F) | от 0 до 100 | от 0 до 340 | от 0 до 10000 | ±0,05 | ±0,34 | ±100 |
| ANEVH100-510(F) | от 0 до 100 | от 0 до 510 | от 0 до 15000 | ±0,05 | ±0,51 | ±150 |
| ANEVH300-75(F) | от 0 до 300 | от 0 до 75 | от 0 до 5000 | ±0,15 | ±0,075 | ±50 |
| ANEVH300-150(F) | от 0 до 300 | от 0 до 150 | от 0 до 10000 | ±0,15 | ±0,15 | ±100 |
| ANEVH300-225(F) | от 0 до 300 | от 0 до 225 | от 0 до 15000 | ±0,15 | ±0,225 | ±150 |
| ANEVH500-40(F) | от 0 до 500 | от 0 до 40 | от 0 до 5000 | ±0,25 | ±0,04 | ±50 |
| ANEVH500-80(F) | от 0 до 500 | от 0 до 80 | от 0 до 10000 | ±0,25 | ±0,08 | ±100 |
| ANEVH500-120(F) | от 0 до 500 | от 0 до 120 | от 0 до 15000 | ±0,25 | ±0,12 | ±150 |
| ANEVH750-25(F) | от 0 до 750 | от 0 до 25 | от 0 до 5000 | ±0,375 | ±0,025 | ±50 |
| ANEVH750-50(F) | от 0 до 750 | от 0 до 50 | от 0 до 10000 | ±0,375 | ±0,05 | ±100 |
| ANEVH750-75(F) | от 0 до 750 | от 0 до 75 | от 0 до 15000 | ±0,375 | ±0,075 | ±150 |
| ANEVH1000-40(F) | от 0 до 1000 | от 0 до 40 | от 0 до 10000 | ±0,5 | ±0,04 | ±100 |
Таблица 3 - Метрологические характеристики в режиме электронной нагрузки
| Модификация | Диапазон установки и измерений напряжения постоянного тока, В | Диапазон установки и измерений силы постоянного тока, А | Диапазон измерений мощности постоянного тока, Вт | Пределы допускаемо й абсолютной погрешност и установки и измерений напряжения постоянного тока, В | Пределы допускаемо й абсолютной погрешност и установки и измерений силы постоянного тока, А | Пределы допускаем ой абсолютно й погрешнос ти измерений мощности постоянно го тока, Вт |
| ANEVH100-170(F) | от 0 до 100 | от 2 до 170 | от 0 до 5000 | ±0,05 | ±0,17 | ±50 |
| ANEVH100-340(F) | от 0 до 100 | от 2 до 340 | от 0 до 10000 | ±0,05 | ±0,34 | ±100 |
| ANEVH100-510(F) | от 0 до 100 | от 2 до 510 | от 0 до 15000 | ±0,05 | ±0,51 | ±150 |
| ANEVH300-75(F) | от 0 до 300 | от 2 до 75 | от 0 до 5000 | ±0,15 | ±0,075 | ±50 |
| ANEVH300-150(F) | от 0 до 300 | от 2 до 150 | от 0 до 10000 | ±0,15 | ±0,15 | ±100 |
| ANEVH300-225(F) | от 0 до 300 | от 2 до 225 | от 0 до 15000 | ±0,15 | ±0,225 | ±150 |
| ANEVH500-40(F) | от 0 до 500 | от 2 до 40 | от 0 до 5000 | ±0,25 | ±0,04 | ±50 |
| ANEVH500-80(F) | от 0 до 500 | от 2 до 80 | от 0 до 10000 | ±0,25 | ±0,08 | ±100 |
| ANEVH500-120(F) | от 0 до 500 | от 2 до 120 | от 0 до 15000 | ±0,25 | ±0,12 | ±150 |
| ANEVH750-25(F) | от 0 до 750 | от 2 до 25 | от 0 до 5000 | ±0,375 | ±0,025 | ±50 |
| ANEVH750-50(F) | от 0 до 750 | от 2 до 50 | от 0 до 10000 | ±0,375 | ±0,05 | ±100 |
| ANEVH750-75(F) | от 0 до 750 | от 2 до 75 | от 0 до 15000 | ±0,375 | ±0,075 | ±150 |
| ANEVH1000-40(F) | от 0 до 1000 | от 2 до 40 | от 0 до 10000 | ±0,5 | ±0,04 | ±100 |
аблица 4 - Технические характеристики.
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: | |
| - количество фаз входного электрического питания | 3 |
| - напряжение переменного тока, В | от 340 до 420 |
| - частота переменного тока, Гц | от 47 до 63 |
| Масса, кг, не более | |
| ANEVH100-170(F) | 21 |
| ANEVH100-340(F) | 29 |
| ANEVH100-510(F) | 37 |
| ANEVH300-75(F) | 21 |
| ANEVH300-150(F) | 29 |
| ANEVH300-225(F) | 37 |
| ANEVH500-40(F) | 21 |
| ANEVH500-80(F) | 29 |
| ANEVH500-120(F) | 37 |
| ANEVH750-25(F) | 21 |
| ANEVH750-50(F) | 29 |
| ANEVH750-75(F) | 37 |
| ANEVH1000-40(F) | 29 |
Продолжение таблицы 4
| 1 | 2 |
| Габаритные размеры (ширина x глубина x высота), мм, не | |
| более | |
| ANEVH100-170(F) | 444x706x133 |
| ANEVH100-340(F) | 444x706x133 |
| ANEVH100-510(F) | 444x706x133 |
| ANEVH300-75(F) | 444x706x133 |
| ANEVH300-150(F) | 444x706x133 |
| ANEVH300-225(F) | 444x706x133 |
| ANEVH500-40(F) | 444x706x133 |
| ANEVH500-80(F) | 444x706x133 |
| ANEVH500-120(F) | 444x706x133 |
| ANEVH750-25(F) | 444x706x133 |
| ANEVH750-50(F) | 444x706x133 |
| ANEVH750-75(F) | 444x706x133 |
| ANEVH1000-40(F) | 444x706x133 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +20 до +30 |
| - относительная влажность воздуха, %, | от 30 до 80 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 50000 |
наносится на лицевую панель в виде наклейки в месте, указанном на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Источники постоянного тока двунаправленный Ainuo | ANEVH(F) | 1 |
| Клемма питания переменного тока | _ | 1 |
| USB-кабель | _ | 1 |
| Крышка разъема постоянного тока | _ | 1 |
| USB-носитель с документацией и внешним программным обеспечением | _ | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе «Операции» руководства по эксплуатации.
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока
Источники постоянного тока двунаправленные Ainuo ANEVH(F). Стандарт предприятия
