| Номер в госреестре | 97770-26 |
| Наименование СИ | Мультиметры прецизионные |
| Обозначение типа СИ | РИПМП |
| Изготовитель | Акционерное общество «Научно-исследовательский институт «Вектор» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры прецизионные РИП-МП (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления постоянного тока, напряжения переменного тока, силы переменного тока.
Мультиметры выполнены в ударопрочном металлическом корпусе и представляют собой цифровые приборы, питающиеся от сети переменного тока.
Принцип действия мультиметров основан на измерениях мгновенных значений аналоговых входных сигналов с их последующим преобразованием в цифровую форму быстродействующим АЦП и индикацией сигналов на цифровом дисплее.
Мультиметры допускают как ручное, так и программное управление.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид мультиметров представлен на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям мультиметра осуществляется пломбировка путём установки пломбы в месте, указанном на рисунке 3, в виде несъёмной наклейки, предотвращающей открывание корпуса мультиметра. Установленная на корпус наклейка не должна препятствовать считыванию показаний с дисплея мультиметра, а также не должна закрывать органы управления и входные гнёзда.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на верхнюю часть корпуса мультиметров в месте, указанном на рисунке 4.

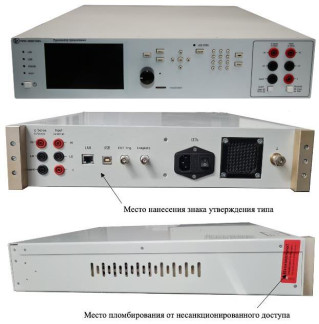

Рисунок 1 - Общий вид средства измерений (вид передней панели)
Фе*
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид средства измерений (вид задней панели)
Место пломбирования от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. Влияние ПО на метрологические характеристики учтено при их нормировании. ПО недоступно для изменения пользователем.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MDP8050 |
| Номер версии (идентификационный номер ПО), не ниже | 0.1 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Пределы измерений напряжения постоянного тока
| Предел измерений | Диапазон измерений | Разрешение |
| 100 мВ | от -120,00000 до 120,00000 мВ | 10 нВ |
| 1 В | от -1,20000000 до 1,20000000 В | 10 нВ |
| 10 В | от -12,0000000 до 12,0000000 В | 100 нВ |
| 100 В | от -120,000000 до 120,000000 В | 1 мкВ |
| 1000 В | от -1050,00000 до 1050,00000 В | 10 мкВ |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока
| Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока | Дополнительная погрешность измерений напряжения постоянного тока на каждый °С для условий окружающей среды, отличных от нормальных |
| 100 мВ | ±(4-10-6 •иизм1) + 4-10-6 •ипр2)) мВ | ±(1,2-10—6-иизм + 10—6-ипр) мВ |
| 1 В | ±(1,5-10-6-UB3M + 0,3-10—6-ипр) В | ±(1,2-10—6-иизм + 0,1-10—6-ипр) В |
| 10 В | ±(0,5- 10-6-иизм + 0,05 • 10-6-ипр) В | ±(0,5-10—6-иизм + 0,01-10—6-ипр) В |
| 100 В | ±(2,5-10—6-иизм + 0,3-10-6-ипр) В | ±(2-10—6-иизм + 0,4-10—6-ипр) В |
| 1000 В | ±(2,6- 10—6-иизм + 3-10-6-ипр) В | ±(2,5-10—6-иизм + 2,5-10—6-ипр) В |
| 1) иизм - измеренное мультиметром значение напряжения постоянного тока, мВ (В) 2) ипр - значение предела измерений напряжения постоянного тока, мВ (В) | ||
Таблица 4 - Пределы измерений напряжения переменного тока (частота от 10 Гц до 2 МГц)
| Предел измерений | Диапазон измерений | Разрешение |
| 10 мВ | от 0 до 12,00000 мВ | 10 нВ |
| 100 мВ | от 0 до 120,00000 мВ | 10 нВ |
| 1 В | от 0 до 1,2000000 В | 100 нВ |
| 10 В | от 0 до 12,0000000 В | 100 нВ |
| 100 В | от 0 до 120,000000 В | 1 мкВ |
| 1000 В | от 0 до 700,00000 В | 10 мкВ |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
| Частота | Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в зависимости от предела измерений | |||||
| 10 мВ | 100 мВ | 1 В | 10 В | 100 В | 1000 В | |
| от 10 до 20 Гц | ±(0,004-иизм1) + 0,0002-ипр2)) мВ | ±(0,004-иизм + 0,0002-ипр) В | ±(0,0042-иизм + 0,003-ипр) В | ±(0,004-иизм + 0,0002-ипр) В | ||
| от 20 до 40 Гц | ±(0,0015-иизм + 0,002-ипр) мВ | ±(0,0015-иизм + 0,002-ипр) В | ±(0,0017-иизм + 0,003-ипр) В | ±(0,0015-иизм + 0,002-ипр) В | ||
| от 40 до 100 Гц | ±(0,0006-иизм + 0,0003-ипр) мВ | ±(0,0006-иизм + 0,0001-ипр) мВ | ±(0,0006-иизм + 0,0001-ипр) В | ±(0,0006-иизм + 0,0002-ипр) В | ±(0,0006-иизм + 0,0003-ипр) В | |
Продолжение таблицы 5
| Частота | Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в зависимости от предела измерений | |||||
| 10 мВ | 100 мВ | 1 В | 10 В | 100 В | 1000 В | |
| от 100 Гц до 20 кГц | ±(0,00062^ иизм + 0,00031-ипр) мВ | ±(0,00056^ иизм + 0,00028^ ипр) мВ | ±(0,0002^ иизм + 0,0001-ипр) В | ±(0,00044^ Оизм + 0,00022^ ипр) В | ±(0,0006^ Оизм + 0,0002^ ипр) В | ±(0,00062^ Оизм + 0,00031-ипр) В |
| от 20 до 50 кГц | ±(0,0015^иизм + 0,0004-Ор) мВ | ±(0,0015*0™ + 0,0004-Ор) В | ||||
| от 50 до 100 кГц | ±(0,006-0,™ + 0,0008-Ор) мВ | ±(0,006- иизм + 0,0008-Ор) В | ±(0,006-Оизм + 0,002^ ипр) В | ±(0,006-Оизм + 0,0008^ ипр) В | ||
| от 100 до 250 кГц | ±(0,02- иизм + 0,005-Ор) мВ | ±(0,02- иизм + 0,005-Ор) В | ||||
| от 250 до 500 кГц | ±(0,03- иизм + 0,006^ ипр) мВ | ±(0,03-0™ + 0,006-0ф) В | - 3) | ±(0,03- иизм + 0,006^ ипр) В | ||
| от 500 кГц до 1 МГц | ±(0,05- иизм + 0,02-Ор) мВ | ±(0,05-0,™ + 0,02-Ор) В | _ | ±(0,05- иизм + 0,02-Ор) В | ||
| от 1 МГц до 2 МГц | ±(0,01- иизм + 0,05-ипр) мВ | ±(0,01-0™, + 0,05- Опр) В | _ | _ | ±(0,0ГОзм + 0,05- Опр) мВ | |
1) Оизм — измеренное мультиметром значение напряжения переменного тока, мВ (В)
2) Опр — значение предела измерений напряжения переменного тока, мВ (В)
3) для предела измерений 100 В в диапазонах частот от 250 кГц до 2 МГц и предела
измерений 10 В в диапазоне частот от 1 до 2 МГц погрешность не нормируется
Таблица 6 - Пределы измерений силы постоянного тока
| Предел измерений | Диапазон измерений | Разрешение |
| 100 нА | от -120,000 до 120,000 нА | 1 пА |
| 1 мкА | от -1,200000 до 1,200000 мкА | 1 пА |
| 10 мкА | от -12,000000 до 12,000000 мкА | 1 пА |
| 100 мкА | от -120,00000 до 120,00000 мкА | 10 пА |
| 1 мА | от -1,2000000 до 1,2000000 мА | 100 пА |
| 10 мА | от -12,000000 до 12,000000 мА | 1 нА |
| 100 мА | от -120,00000 до 120,00000 мА | 10 нА |
| 1 А | от -1,2000000 до 1,2000000 А | 100 нА |
| 3 А | от -3,0500000 до 3,0500000 А | 100 нА |
Таблица 7 - Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
| Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока | Дополнительная погрешность измерений силы постоянного тока на каждый °С для условий окружающей среды, отличных от нормальных |
| 100 нА | ±0,0221^Тпр1) нА | ±(340-Мизм2) + 10-^ Тпр) нА |
| 1 мкА | ±0,002-Тпр мкА | ±(340-Мизм + 10-^ Тпр) мкА |
| 10 мкА | ±(10-Мизм + 9а0-5^пр) мкА | ±(340-Мизм + 10-7 *1Пр) мкА |
| 100 мкА | ±(10’4-1ИЗм + 2-10-5-1пр) мкА | ±(340-Мизм + 10-7 *1Пр) мкА |
| 1 мА | ±(4-10-5-]ивм + 540-Мпр) мА | ±(340-Мизм + 10-7 *1Пр) мА |
| 10 мА | ±(2-10-5-IaBM + 10-5 *1Пр) мА | ±(10-Мизм + 10-^ Тпр) мА |
| 100 мА | ±(3,5-10'5-Тизм + 1,8-10-5-1пр) мА | ±(2-10’5-1Изм + 240-Чпр) мА |
| 1 А | ±(4,240-Мизм + 10-4^пр) А | ±(10-Мизм + 0,240-Мпр) А |
| 3 А | ±(540-Мизм + 10-5 *1Пр) А | ±(10-3<1изм + 240-Чпр) А |
| 1) 1пр - значение предела измерений напряжения постоянного тока, нА (мкА, мА, А) 2) 1изм - измеренное мультиметром значение напряжения постоянного тока, нА (мкА, мА, А) | ||
Таблица 8 - Пределы измерений силы переменного тока (частота от 10 Гц до 100 кГц)
| Предел измерений | Диапазон измерений | Разрешение |
| 100 мкА | от 0 до 120,0000 мкА | 100 пА |
| 1 мА | от 0 до 1,200000 мА | 1 нА |
| 10 мА | от 0 до 12,00000 мА | 10 нА |
| 100 мА | от 0 до 120,0000 мА | 100 нА |
| 1 А | от 0 до 1,200000 А | 1 мкА |
| 3 А | от 0 до 3,05000 А | 10 мкА |
Таблица 9 - Пределы допускаемой абсолютной погрешности измерений силы переменного тока
| Частота | Пределы допускаемой абсолютной погрешности измерений силы переменного тока в зависимости от предела измерений | |||||
| 100 мкА | 1 мА | 10 мА | 100 мА | 1 А | 3 А | |
| от 10 до 20 Гц | ±(0,004-Тизм + 0,0003-Тпр) мкА | ±(0,004^изм + 0,0002^пр) мА | ±(0,0042-1изм + 0,003-!Пр) А | ±(0,004^1изм + 0,0002^пр) А | ||
| от 20 до 45 Гц | ±(0,0015<1изм + 0,003-1Пр) мкА | ±(0,0015-1изм + 0,002-Тпр) мА | ±(0,0016'Тизм + 0,0002^пр) А | ±(0,002- 1изм + 0,0002^пр) А | ||
| от 45 до 100 Гц | ±(0,0006-Тизм + 0,003-Тпр) мкА | ±(0,0008-1изм + 0,0004^пр) мА | ±(0,0006-Тизм + 0,002-1пр) мА | ±(0,0034-1изм + 0,0017-Тп») А | ±(0,0009-1изм + 0,003-Тпр) А | |
| от 100 Гц до 20 кГц | ±(0,0003-Тизм + 0,0002^пр) мА | ±(0,0025-1изм + 0,0013-Тп,) А | ±(0,0015-!Изм + 0,0003-Тпр) А | |||
| от 20 до 50 кГц | _ 3) | ±(0,0003-1изм + 0,0002^пр) мА | ±(0,001- 1изм + 0,0002^пр) А | ±(0,0015-!Изм + 0,0003-Тпр) А | ||
Продолжение таблицы 9
| Частота | Пределы допускаемой абсолютной погрешности измерений силы переменного тока в зависимости от предела измерений | |||
| 100 мкА | 1 мА 10 мА 100 мА | 1 А | 3 А | |
| от 50 до 100 кГц | _ | ±(0,0006-1изм + 0,0002Ппр) мА | ±(0,003-1изм + 0,0002Нпр) А | ±(0,0035-!изм + 0,0003-1пр) А |
| 1) 1изм - измеренное мультиметром значение силы переменного тока, мкА (мА, А) 2) 1пр - значение предела измерений силы переменного тока, мкА (мА, А) 3) для предела измерений 100 мкА в диапазонах частот от 20 до 100 кГц погрешность не нормируется | ||||
Таблица 10 - Пределы измерений сопротивления постоянного тока
| Предел измерений | Диапазон измерений | Разрешение |
| 10 Ом | от 0 до 12,00000 Ом | 10 мкОм |
| 100 Ом | от 0 до 120,00000 Ом | 10 мкОм |
| 1 кОм | от 0 до 1,2000000 кОм | 100 мкОм |
| 10 кОм | от 0 до 12,000000 кОм | 1 мОм |
| 100 кОм | от 0 до 120,00000 кОм | 10 мОм |
| 1 МОм | от 0 до 1,2000000 МОм | 100 мОм |
| 10 МОм | от 0 до 12,000000 МОм | 1 Ом |
| 100 МОм | от 0 до 120,00000 МОм | 10 Ом |
| 1 ГОм | от 0 до 1,2000000 ГОм | 100 Ом |
Таблица 11 - Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока
| Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянного тока | Дополнительная погрешность измерений сопротивления постоянного тока на каждый °С для условий окружающей среды, отличных от нормальных |
| 10 Ом | ±(5 •Ю-5 • Rизм1) + 3 •Ю-5 • Rпр2)) Ом | ±(3Н0-5^изм + 10-5^пр) Ом |
| 100 Ом | ±(3П0-5^изм + 3П0-5^пр) Ом | ±(3Н0-5^изм + 10-5^пр) Ом |
| 1 кОм | ±(2 •Ю-5 • Rизм + 0,2^ 10-5 • Rпр) кОм | ±(3Н0-5^изм + 10-6^пр) кОм |
| 10 кОм | ±(2 •Ю-5 • Rизм + 0,2^ 10-5 • Rпр) кОм | ±(3Н0-5^изм + 10-6^пр) кОм |
| 100 кОм | ±(2 •Ю-5 • Rизм + 0,2^ 10-5 • Rпр) кОм | ±(3Н0-5^изм + 10-6^пр) кОм |
| 1 МОм | ±(10-5^изм + 10-5^пр) МОм | ±(10-5^изм + 10-5^пр) МОм |
| 10 МОм | ±(5- 10-5^изм + 5- 10-5^пр) МОм | ±(2^ 10-5 • Rизм + 2-10-5 • Rпр) МОм |
| 100 МОм | ±(5П0-5^изм + 10-5/Ипр) МОм | ±(10-5^изм + 2- 10-5^пр) МОм |
| 1 ГОм | ±(5П0-5^изм + 10-5^пр) ГОм | ±(10-5^изм + 2П0-5^пр) ГОм |
| 1) R-изм - измеренное мультиметром значение сопротивления постоянного тока, Ом (кОм, МОм, ГОм) 2) Rпр - значение предела измерений сопротивления постоянного тока, Ом (кОм, МОм, ГОм) | ||
Таблица 12 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 190 430 452 |
| Масса, кг, не более | 12 |
| Нормальные условия применения: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более | от +18 до +28 от 98 до 105 90 |
| Рабочие условия применения: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более | от +5 до +40 от 98 до 105 90 |
Таблица 13 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 11000 |
наносится на заднюю панель мультиметров методом трафаретной печати в месте, указанном на рисунке 2, и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 14 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Мультиметр прецизионный | РИП-МП | 1 |
| Руководство по эксплуатации | ВРПЕ.411182.001 РЭ | 1 |
| Паспорт | ВРПЕ.411182.001 ПС | 1 |
| Кабель питания сетевой | _ | 1 |
| Комплект щупов | _ | 1 |
приведены в разделе «Использование по назначению» руководства по эксплуатации ВРПЕ.411182.001 РЭ.
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17.03.2022 №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Технические условия ВРПЕ.411182.001 ТУ «Мультиметр прецизионный РИП-МП».
