| Номер в госреестре | 97765-26 |
| Наименование СИ | Установка поверочная счетчиков газа |
| Обозначение типа СИ | ТАУ-ТЕСТ |
| Изготовитель | Общество с ограниченной ответственностью «ТАУГАЗ» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная счетчиков газа ТАУ-ТЕСТ (далее - установка), предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.
Область применения - градуировка, калибровка, испытания и поверка средств измерений объемного расхода (объема) и количества газа.
Установка может применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Установка также позволяет измерять перепад давления на испытуемых (поверяемых) образцах, давление, влажность и температуру в ходе проведения градуировки, калибровки и испытаний.
Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного испытуемым (поверяемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.
Установка состоит из блока измерения объема и расхода воздуха, блока обработки данных, блока задания расхода воздуха.
Блок измерения объема и расхода воздуха состоит из набора сопел критических, первичных преобразователей давления, разности (перепада) давлений, температуры, влажности, устройств съема сигналов с испытуемых (поверяемых) средств измерений, соединительных трубопроводов и монтажных рам измерительных линий.
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
Блок задания расхода воздуха состоит из вакуумного насоса и запорной арматуры.
Блок задания расхода воздуха создает разряжение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через испытуемое (поверяемое) средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени, а также измеренных значений давления, разности (перепада) давлений, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений испытуемого (поверяемого) средства измерения или к стандартным условиям.
Для измерения влажности измеряемой среды в установке применяется измеритель влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).
Измерение объёма газа с испытуемых (поверяемых) счётчиков газа может осуществляться визуально со счетного механизма или при помощи устройств съема сигналов.
Общий вид установки и информационной таблички с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.

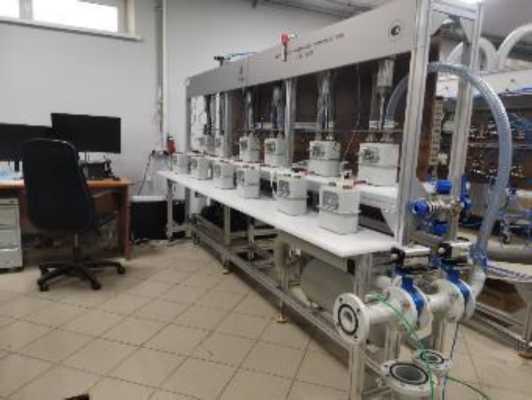

Рисунок 1 - Общий вид установки
ТАНГДЗ
Рисунок 2 - Внешний вид информационной таблички установки
Пломбировка установки не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Шестизначный цифровой заводской номер нанесен методом лазерной гравировки на маркировочную табличку, которая крепится на измерительную линию установки.
ПО установки встроенное.
ПО установки предназначено для ввода исходных данных, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным установки.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики установки нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАУ-ТЕСТ |
| Номер версии (идентификационный номер) ПО | 1.ХХ* |
| Цифровой идентификатор ПО (контрольная сумма) | 79f7b3e38ce19179a227d5d6b5d6310b |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| * Вторая и третья цифры номера версии ПО установки относится к обозначению метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) объёмного расхода газа*, м3/ч | от 0,006 до 100 |
| Диапазон измерений каналов разности (перепада) давлений, кПа | от 0 до 10 |
| Диапазон измерений каналов температуры, °С | от 0 до 50 |
| Диапазон измерений канала абсолютного давления, кПа | от 70 до 110 |
| Диапазон измерений времени, с | от 1 до 28800 |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, % | ±0,3 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения разности (перепада) давлений, % | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,1 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения абсолютного давления, % | ±0,1 |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,05 |
| *Диапазон измерений (воспроизведения) расхода определяется набором критических сопел и не превышает указанного значения | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда (поверочная среда) | атмосферный воздух |
| Диапазон измерений каналов вакуумметрического давления, кПа | от -100 до 0 |
| Температура измеряемой среды, оС Относительная влажность измеряемой среды, % Абсолютное давление измеряемой среды, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
| Напряжение питания, В | (230±10 %) (400±10 %) |
| Габаритные размеры измерительной линии (ДлинахШиринахВысота), мм, не более | 3400х1300х2000 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| 1 | 2 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на измерительной линии установки, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации установки типографическим способом.
аблица 5 - Комплектность средства измерения
| Наименование | Обозначение/Заводской № | Количество |
| Установка поверочная счетчиков газа ТАУ-ТЕСТ | 250702 | 1 шт. |
| Паспорт | УРГП.ТО.701.000.000 ПС | 1 экз. |
| Руководство по эксплуатации | УРГП.ТО.701.000.000 РЭ | 1 экз. |
приведены в разделах 2, 3 документа «Установка поверочная ТАУ-ТЕСТ. Руководство по эксплуатации. УРГП.ТО.700.000.000 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. №2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
