| Номер в госреестре | 97762-26 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС10000 |
| Изготовитель | Общество с ограниченной ответственностью «РН-Морской терминал Туапсе» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуар РВС-10000 представляет собой теплоизолированную (со съёмной теплоизоляцией), наземную, стальную, сварную, вертикально стоящую конструкцию, состоящую из цилиндрической стенки, днища, стационарной крыши, съёмной теплоизоляции и оборудования, обеспечивающего его эксплуатацию. Резервуар установлен на бетонном фундаменте, оборудован шахтными лестницами, люками-лазами для обслуживания во время эксплуатации, замерным люком для определения уровня наполнения, трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольноизмерительными приборами и средствами автоматики. Заполнение и опорожнение резервуара осуществляется через приёмо-раздаточные патрубки.
Принцип действия резервуара основан на определении объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов с использованием градуировочной таблицы и результатов измерения уровня его наполнения. К данному типу резервуара относится резервуар РВС-10000 с заводским номером 41.
Место расположения резервуара РВС-10000 заводской № 41: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная 4, ООО «РН-Морской терминал Туапсе» цех «Товарный парк».
В конструкции резервуара РВС-10000 заводской № 41 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Пломбирование (нанесения знака поверки) резервуара РВС-10000 заводской № 41 не предусмотрено.
Знак поверки в виде оттиска поверительного клейма наносится:
- на свидетельство о поверке (в случае его оформления);
- на титульном и последующих листах градуировочной таблицы в местах подписи поверителя.
Заводской номер резервуара, состоящий из арабских цифр однозначно идентифицирующий резервуар, нанесен с внешней стороны стенки резервуара методом окрашивания краской с использованием трафаретов, обеспечивающим сохранность номера в течении всего срока службы резервуара, и в паспрот резервуара типографским способом.
Знак утверждения типа нанесен на титульном листе паспорта резервуара типографским способом.

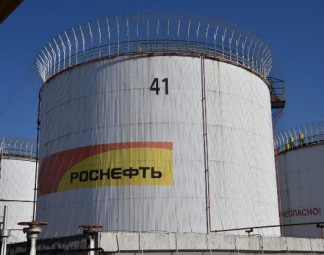

Фотография общего вида резервуара РВС-10000 с обозначением заводского № 41, нанесенного на внешнюю стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 1.
Фотография горловины замерного люка резервуара РВС-10000 заводской № 41, представлена на рисунке 2.
Место нанесения заводского номера
Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического
РВС-10000 заводской № 41
Рисунок 2 - Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-10000 заводской № 41
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость (номинальный объём) резервуара, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,1 |
'аблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальное значение внутреннего диаметра резервуара (внутреннего диаметра стенки резервуара), мм | 28500 |
| Номинальное значение высоты резервуара (высоты стенки резервуара), мм | 17880 |
| Условия эксплуатации | |
| - температура окружающей среды, 0С | от -30 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
аблица 3 - Показатели надёжности
| Наименование характеристики | Значение характеристики |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в МИ 3649-2021 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах», свидетельство об аттестации № 01.00257-2013/16807-21, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.41952.
ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
