| Номер в госреестре | 97752-26 |
| Наименование СИ | Аспираторы сильфонные |
| Обозначение типа СИ | АМ-5П |
| Изготовитель | Акционерное общество «ПРОМБЕЗОПАСНОСТЬ» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.02.2031 |
| МПИ (интервал между поверками) | 0 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Аспираторы сильфонные АМ-5П предназначены для отбора фиксированного объема исследуемой газовой смеси через индикаторные трубки с целью измерения содержания вредных веществ в атмосферном воздухе, воздухе рабочей зоны, промышленных выбросах в атмосферу, рудничном воздухе, выбросах автотранспорта, отработавших газах двигателей внутреннего сгорания.
Принцип действия аспираторов сильфонных АМ-5П (далее - аспираторы) основан на всасывании воздуха за счет раскрытия пружинами предварительно сжатого сильфона и выбросе воздуха из сильфона через клапан при сжатии пружины. Аспираторы являются малорасходными механическими неавтоматическими одноканальными переносными средствами измерений.
Конструктивно аспираторы представляют собой сильфонный насос ручного действия. Резиновый сильфон с пружинами обеспечивает ход аспиратора, который ограничивается двумя цепочками. Одна из цепочек присоединяется к винту и втулке, с помощью которых производится настройка номинального объема, просасываемого (прокачиваемого) воздуха за один рабочий ход.
Аспираторы имеют резиновую трубку, в отверстие которой подключается индикаторная трубка, и подвеску с отверстиями, которые служат для вскрытия индикаторной трубки при проведении измерений индикаторным методом.
Заводской номер аспираторов наносится на корпус аспираторов способом клеймения, имеет цифровой формат. Конструкцией аспираторов не предусмотрена возможность нанесения знака поверки. Корпус аспираторов пластиковый, окрашиваемый в цвета, которые определяет изготовитель.

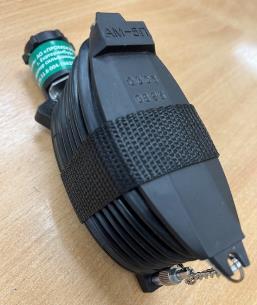

Общий вид аспираторов с указанием места нанесения заводского номера представлен на рисунке 1. Пломбирование аспираторов не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид аспираторов с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение объема просасываемого (прокачиваемого) воздуха за один рабочий ход, см3 | 100 |
| Пределы допускаемой относительной погрешности номинального значения объема, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерения | 1 |
| Негерметичность, см3, не более | 2,5 |
| Время раскрытия сильфона аспиратора, с, не более | 2 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 160 60 95 |
| Масса (с кольцом), кг, не более | 0,4 |
| Условия эксплуатации: - температура окружающей среды*, °С - относительная влажность окружающего воздуха при 25 °С, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 84 до 107 |
| *При кратковременной эксплуатации аспиратора (до 1 окружающей среды от минус 10 °С до плюс 50 °С. | 0 мин) температура |
наносится на корпус аспираторов способом флексографии и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений_________________________________________
| Наименование | Обозначение | Количество |
| Аспиратор сильфонный АМ-5П | АМ-5П.00.000 | 1 шт. |
| Кольцо фиксирующее | АМ-5П.00.008 | 1 шт. |
| Руководство по эксплуатации | АМ-5П.00.000 РЭ | 1 экз. |
| Запасные части: - трубка - фильтр | АМ-5П.00.006 АМ-5П.00.011 | 1 шт. 2 шт. |
| Седло с клапаном в сборе: - седло - клапан | АМ-5П.00.014 АМ-5П.00.018 | 2 шт. 2 шт. |
| Инструмент (ключ) | АМ-5П.00.021 | 1 шт. |
| Упаковка(коробка или чехол) | - | 1 шт. |
приведены в разделе 2 «Использование по назначению» документа АМ-5П.00.000 РЭ «Аспираторы сильфонные АМ-5П. Руководство по эксплуатации».
ТУ 26.51.6-004-16625682-2025 «Аспираторы сильфонные АМ-5П. Технические условия»
