| Номер в госреестре | 97750-26 |
| Наименование СИ | Спектрометры энергии гамма-излучения Эларис |
| Обозначение типа СИ | Эларис |
| Изготовитель | Общество с ограниченной ответственностью «ГАММАТЕК» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры энергии гамма-излучения Эларис (далее - спектрометры Эларис) предназначены для измерений энергий, испускаемых радионуклидами фотонов, определения радионуклидного состава и активности радиоактивных материалов в соответствии с аттестованными методиками (методами) измерений, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений.
Принцип действия спектрометров Эларис основан на регистрации детектором гамма-квантов, преобразовании их энергии в электрические импульсы пропорциональной амплитуды, получении спектра амплитуд импульсов и выделении в спектре пиков полного поглощения (далее - ППП). По положению ППП в спектре определяют значения энергий (спектрометр Эларис предварительно градуируют по энергии с помощью образцовых источников гамма-излучения). По измеренным значениям энергий проводят идентификацию радионуклидов.
Активность гамма-излучающих радионуклидов определяют по скоростям счета фотонов в ППП соответствующих энергий с учетом абсолютных интенсивностей и эффективности регистрации в ППП, которая устанавливается предварительно путем градуировки спектрометра Эларис по эталонным радионуклидным источникам расчетным или экспериментальным способом.
В состав спектрометров Эларис входят: спектрометр энергии гамма-излучения, кабель USB, программное обеспечение SpectrumHero.
Общий вид спектрометров Эларис с указанием мест пломбировки, нанесения серийного номера, знака утверждения типа представлен на рисунке 1.
Предусмотрено пломбирование спектрометров Эларис с помощью специальной гарантийной этикетки с надписью «Опломбировано! Не вскрывать!».
Серийный номер, однозначно идентифицирующий каждый экземпляр спектрометра Эларис, в формате цифрового обозначения наносится печатным способом на металлический шильд, закрепленный на его корпусе.
Маркировка спектрометров Эларис содержит следующие данные: товарный знак (логотип) или обозначение предприятия-изготовителя, обозначение типа средства измерений, серийный номер, год изготовления, знак утверждения типа. Способ нанесения маркировки обеспечивает ее сохранность за время эксплуатации и доступность для просмотра.
Нанесение знака поверки на спектрометры Эларис не предусмотрено.

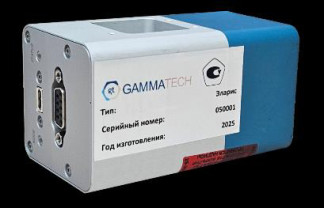

Рисунок 1 - Общий вид спектрометров Эларис с указанием мест пломбировки, нанесения серийного номера, знака утверждения типа
Программное обеспечение (далее - ПО) спектрометров Эларис состоит из автономного внешнего ПО SpectrumHero, установленного на управляющий персональный компьютер с операционной системой Windows.
ПО используется для регистрации энергетических спектров. Кроме того, с его помощью можно настроить параметры регистрации энергетических спектров, проводить поиск пиков, выполнять калибровку по энергии, эффективности и форме пика, производить расчет активности, создавать пользовательские библиотеки нуклидов, составлять отчеты.
Автономное внешнее ПО SpectrumHero спектрометров Эларис является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО спектрометров Эларис от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 1 - Идентификационные данные ПО спектрометров Эларис
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SpectrumHero |
| Идентификационное наименование ПО | SpectrumHero. exe |
| Номер версии (идентификационный номер) ПО | 1.Х |
| Примечания: 1. Элемент в обозначении номера версии, замененный символом «Х», отвечает за метрологически незначимую часть и может принимать значения от 0 до 99. 2. Идентификационные данные ПО приведены в разделе «Свидетельство о приемке» паспорта. | |
Таблица 2 - Метрологические характеристики спектрометров Эларис
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого гамма-излучения, кэВ | от 50 до 3000 |
| Пределы допускаемой основной относительной погрешности характеристики преобразования (интегральная нелинейность), % | ±0,07 |
| Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,66 кэВ (137Cs), %, не более | 1,1 |
| Относительная эффективность регистрации в пике полного поглощения с энергией 1332,5 кэВ радионуклида 60Co для точечной геометрии измерений на расстоянии источник - детектор 250 мм относительно эффективности регистрации кристалла NaI(Tl) с размерами диаметр 76,5 мм, высота 76,5 мм, %, не менее | 1,5 |
| Пределы допускаемой дополнительной относительной погрешности характеристики преобразования при изменении температуры окружающего воздуха в рабочем диапазоне температур от -30 °C до +50 °C, % | ±1 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
аблица 3 - Основные технические характеристики спектрометров Эларис
| Наименование характеристики | Значение |
| Время обнаружения источника 137Cs, создающего мощность дозы на детекторе 3 мкР/ч (0,03 мкЗв/ч), с, не более | 60 |
| Максимальная входная статистическая загрузка, с-1, не менее | 5-104 |
| Время установления рабочего режима, с, не более | 90 |
| Нестабильность характеристики преобразования за время непрерывной работы 24 часа, %, не более | 0,04 |
| Электропитание от USB: - напряжение, В - максимальный ток, А - тип | 5 1,4 Type-C |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 57 57 102 |
| Масса, кг, не более | 0,7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 35 °С без конденсации влаги, % - атмосферное давление, кПа | от -30 до +50 от 30 до 80 от 86,0 до 106,7 |
Таблица 4 - Показатели надежности спектрометров Эларис
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится печатным способом на металлический шильд, клеящийся на корпус спектрометра Эларис, и на титульный лист руководства по эксплуатации спектрометров Эларис.
Таблица 5 - Комплектность спектрометров Эларис
| Наименование | Обозначение | Количество, шт. | Примечание |
| Спектрометр энергии гамма-излучения Эларис в составе: | - | 1 | - |
| Кабель питания | - | 1 | - |
| Кабель USB | - | 1 | - |
| USB-накопитель | - | 1 | - |
| USB-ключ доступа для программного обеспечения SpectrumHero | - | 1 | - |
| Программное обеспечение SpectrumHero | SH | 1 | - |
| Руководство по эксплуатации | 26.51.41-005 18739214-2025 РЭ | 1 | - |
| Руководство пользователя ПО SpectrumHero | - | 1 | - |
| Паспорт | 26.51.41-005 18739214-2025 ПС | 1 | - |
| Методика поверки | - | 1 | - |
приведены в разделе 4 «Стандартные операции» документа 26.51.41-005-18739214-2025 РЭ «Спектрометры энергии гамма-излучения Эларис. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ТУ 26.51.41-005-18739214-2025 «Спектрометры энергии гамма-излучения Эларис. Технические условия»
