| Номер в госреестре | 97709-26 |
| Наименование СИ | Датчики линейных перемещений тросовые |
| Обозначение типа СИ | ДПТ |
| Изготовитель | Акционерное общество «Сенсор Системс Солюшнс» |
| Год регистрации | 2026 |
| Срок свидетельства | 13.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики линейных перемещений тросовые ДПТ (далее по тексту - датчики) предназначены для измерения линейных перемещений и преобразования измеренного значения в электрический сигнал.
Принцип действия датчика основан на измерении линейного перемещения измерительного троса, прикрепленного к объекту измерений, путем преобразования этого линейного перемещения в угловое перемещение и далее в электрический сигнал.
Конструктивно датчик состоит из металлического корпуса с встроенным во внутрь энкодером и прикрепленного к нему металлического троса. Измерительный трос, изготовленный из гибких, нержавеющих стальных жил, наматывается на тросовый барабан, находящийся в корпусе датчика, с помощью пружинного привода. Пружинный привод аксиально связан с абсолютным или инкрементальным энкодером.
Датчики в зависимости от конструктивных особенностей выпускаются в двух исполнениях: оснащенные защитным кожухом энкодера и не имеющие защитного кожуха энкодера.
Датчики на основе абсолютного энкодера имеют следующие виды выходных сигналов:
- аналоговый по току (сила постоянного тока от 4 до 20 мА);
- аналоговый по напряжению (напряжение постоянного тока от 0 до 10 В);
- цифровой (RS485).
Датчики на основе инкрементального энкодера:
- импульсный выходной сигнал (TTL или Push-Pull).
Считывание сигнала выполняется при помощи средства индикации показаний, соответствующего выходному сигналу датчика. Для инкрементного сигнала используется счетчик импульсов. Число импульсов пропорционально перемещению объекта, а частота импульсов пропорциональна скорости перемещений.
В зависимости от исполнения и диапазона измерений датчики выпускаются в семи модификациях: ДПТ4М, ДПТ40, ДПТ60, ДПТ60У, ДПТ80, ДПТ80У, ДПТ120.
Пломбирование корпуса датчиков от несанкционированного доступа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям датчика, несущим первичную измерительную информацию.
Нанесение знака поверки на датчик не предусмотрено.
Заводской номер средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на идентификационную табличку, расположенную на корпусе датчика для модификаций ДПТ4М, ДПТ40, ДПТ60У, ДПТ80У, и методом лазерной гравировки для модификаций ДПТ60, ДПТ80 и ДПТ120.
В зависимости от исполнения датчика, диапазона измерений, вида подключения, типа выходного сигнала, типа подключения, направление разъёма (кабеля), расположения монтажной пластины маркировка датчика проводится следующим образом:
ДПТ ХХХ - ХХХХ - ХХ - ХХХ -хх-х-х-х
I___________________________________________________________________________________________________________________________________________I I______________________________________________________________I I___________________________________________________I I___________________________________________________I I___________________________________________________I I___________________________________________________I I__________________________________________________I I__________________________________________________I
1 2 3 4 5 6 7 8
Таблица 1 - Расшифровка структуры условного обозначения датчиков
| Позиция | Значение | Описание |
| 1 | ДПТ4М ДПТ40 ДПТ60 ДПТ60У ДПТ80 ДПТ80У ДПТ 120 | Модификация датчика и его исполнение: - датчик без кожуха энкодера (верхний предел измерений 500 мм) - датчик без кожуха энкодера (верхний предел измерений 750 мм) - датчик с кожухом энкодера (верхний предел измерений 1500 мм) - датчик без кожуха энкодера (верхний предел измерений 1500 мм) - датчик с кожухом энкодера (верхний предел измерений 3000 мм) - датчик без кожуха энкодера (верхний предел измерений 3000 мм) - датчик с кожухом энкодера (верхний предел измерений 6000 мм) |
| 2 | от 75 до 6000 | - верхний предел измерений (далее - ВПИ), мм |
| 3 | 05 24 | Напряжение питания/выходного сигнала: - 5 В (TTL) (инкрементальный энкодер) - 10-30 В (Push-Pull) (инкрементальный энкодер), 10-26 В (абсолютный энкодер) |
| 4 | xyz 485A 485B 485НА 485НВ | Тип выходного сигнала: - импульсный (указывается номинальное разрешение или число импульсов на мм) * - аналоговый по току (4-20 мА) и цифровой RS485 - аналоговый по напряжению (0-10 В) и цифровой RS485 - цифровой RS485, (4-20 мА не нормируется, является индикаторным) - цифровой RS485, (0-10 В не нормируется, является индикатор ным) |
| 5 | РМ Цх Ах Кх | Тип подключения. Для датчиков ДПТ60, ДПТ80 и ДПТ120: - разъем - 8-проводной кабель, длиной х метров - 4-проводной кабель, длиной х метров** Для датчиков ДПТ4М, ДПТ40, ДПТ60У, ДПТ80У: - 8-проводной кабель, длиной х метров |
| 6 | А Б В Г Д | Направление разъема/кабеля - осевое - радиальное в сторону троса - радиальное перпендикулярно тросу - радиальное противоположно тросу - радиальное перпендикулярно тросу |
| 7 | Т Ч | Расположение монтажной пластины: - перпендикулярно тросу - параллельно тросу |
Продолжение таблицы 1
| Позиция | Значение | Описание |
| 8 | Цифровое/ буквенное обозначение | Дополнительные опции, не влияющие на метрологические характеристики датчика (исполнение на заказ) |
| * - Измеренное разрешение датчика указывается в протоколе калибровки и в паспорте. * * - В исполнении с 4-проводным кабелем на выходе датчика доступен только аналоговый сигнал, цифровой сигнал отсутствует. | ||
Общий вид идентификационных табличек с указанием места нанесения заводского номера и знака утверждения типа представлен на рис.1
Рисунок 1 - Общий вид идентификационных табличек с указанием места нанесения заводского номера и знака утверждения типа
идентификационной таблички
Общий вид датчиков с указанием места нанесения представлен на рисунке 2-5.
Датчик модификации ДПТ4М
Датчик модификации ДПТ40

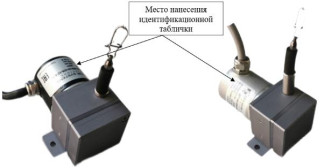

Рисунок 2 - Внешний вид датчиков модификаций ДПТ4М и ДПТ40 с указанием места нанесения идентификационной таблички
Датчик модификации ДПТ60
Датчик модификации ДПТ60У
Рисунок 3 - Внешний вид датчиков модификаций ДПТ60 и ДПТ60У с указанием места нанесения идентификационной таблички
Датчик модификации ДПТ80
Датчик модификации ДПТ80У
Рисунок 4 - Внешний вид датчиков модификаций ДПТ80 и ДПТ80У с указанием места нанесения идентификационной таблички
Рисунок 5 - Внешний вид датчика модификации ДПТ120 с указанием места нанесения идентификационной таблички
Программное обеспечение (далее - ПО) датчиков с инкрементальным энкодером отсутствует.
Программное обеспечение датчиков с абсолютным энкодером состоит из встроенного, метрологически значимого ПО и внешнего ПО, устанавливаемого на персональный компьютер.
Встроенное ПО записывается в энергонезависимую память энкодера во время производственного цикла на предприятии-изготовителе. Конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования датчика. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Внешнее ПО обеспечивает передачу цифровых данных, может быть использовано для отображения результатов измерений, а также предназначено для проведения первичных и периодических поверок датчиков. ПО является метрологически незначимым. Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего программного обеспечения датчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Encoder Setting Software |
| Номер версии (идентификационный номер ПО), не ниже | 4.3 |
Метрологические и технические характеристики датчики приведены в таблице 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики датчиков
| Наименование характеристики | Значение | ||
| Датчики с аналоговым выходом | Датчики с цифровым выходом (RS485) | Датчики с инкрементальным выходом | |
| Значения ВПИ, мм ДПТ4М ДПТ40 ДПТ60, ДПТ60У ДПТ80, ДПТ80У ДПТ120 | от 75 до 500 от 75 до 750 от 500 до 1500 от 1000 до 3000 от 3000 до 6000 | 500 750 1500 3000 | |
| 60( | 00 | ||
| Пределы допускаемой приведенной к ВПИ погрешности измерений перемещений при нормальных условиях эксплуатации, % ДПТ4М | ±0,25 | ±0,20 | ±0,15 |
| ДПТ40 | ±0,20 | ±0,15 | ±0,1 |
| ДПТ60, ДПТ60У, ДПТ80, ДПТ80У, ДПТ120 | ±0,1 | ±0,05 | ±0,02 |
Примечание - При выпуске с производства каждый датчик настраивается на верхний предел измерений в соответствии с заказом и выбирается из значений, указанных в таблице, или по заказу настраивается на требуемый заказчиком диапазон.
Фактическое значение диапазона измерений датчика приведено в паспорте.
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение | ||||||||
| Модификация датчика | ДПТ4 М | ДПТ4 0 | ДПТ60 | ДПТ60 У | ДПТ8 0 | ДПТ80У | ДПТ12 0 | ||
| Габаритные размеры датчиков, мм, не более: -высота -ширина -длина | 97 60 80 | 114 60 80 | 140 80 100 | 140 80 85 | 185 120 105 | 185 120 90 | 221 160 140 | ||
| Масса, г, не более | 250 | 300 | 700 | 400 | 800 | 600 | 1900 | ||
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | Датчики с аналоговым выходом | Датчики с цифровым выходом | Датчики с инкрементальным выходом | ||||||
| от +15 до +25 от 30 до 80 | |||||||||
| Рабочий диапазон температур, °С | от -20 до +75 | от -20 до +80 | |||||||
| Потребляемый ток, мА, не более | 110 | 100 | |||||||
| Напряжение питания, В | от 10 до 26 | 5±0,25 (TTL) от 10 до 30 (Push-Pull) | |||||||
| Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 | IP65 | ||||||||
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, млн циклов, не менее - ДПТ 4М, ДПТ40, ДПТ60, ДПТ60У | 10 |
| - ДПТ 80, ДПТ80У | 1 |
| - ДПТ 120 | 1 |
наносится типографским способом в виде наклейки либо методом гравировки на корпус датчика, на титульный лист руководства по эксплуатации и паспорт датчика.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчики линейных перемещений тросовые | ДПТ* | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | по запросу |
| Кабельный разъем (для ДПТ60, ДПТ80, ДПТ120 в исполнении с разъемом) | - | 1 шт. |
| Протокол калибровки (на каждый тип выходного сигнала) | - | 1 экз. |
| Кабель, дополнительные разъемы, монтажные принадлежности | - | по запросу |
| ДПТ* -обозначение типа средства измерений, исполнение и модификация в соответствии с заказом. | ||
приведены в п. 1.5 «Устройство и работа» документа «Датчики линейных перемещений тросовые ДПТ. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 4218-002-64505157-2024 «Датчики линейных перемещений тросовые ДПТ. Технические условия».
