| Номер в госреестре | 97670-26 |
| Наименование СИ | Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН-1 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН -1 (далее - СИКН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из следующих функциональных частей:
- блок фильтров;
- блок измерительных линий;
- блок измерений показателей качества нефти;
- пробозаборное устройство;
- узел подключения передвижной поверочной установки;
- технологические и дренажные трубопроводы;
- система сбора, обработки информации и управления.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- расходомеры массовые Promass (модификации Promass 300) (№ 68358-17) (далее - СРМ);
- датчики давления ЭМИС-БАР (№ 72888-18);
- датчики температуры ТСПТ Ех (№ 75208-19);
- преобразователь плотности и расхода CDM (№ 63515-16);
- влагомеры поточные модели УДВН-2п (№ 77816-20);
- преобразователи плотности и вязкости FVM (№ 62129-15)
- расходомер-счетчик жидкости ультразвуковой серии OPTISONIC (№ 80128-20);
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) (далее - ИВК);
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборники автоматические;
- пробоотборник ручной;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН указан на фирменной табличке фотохимическим способом и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

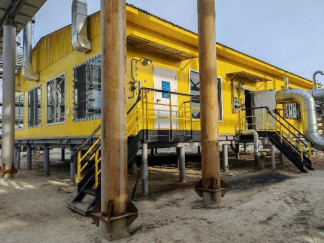

О бщий вид СИКН и место крепления маркировочной таблички показаны на рисунке 1.
Рисунок 1 - Общий вид СИКН и место крепления маркировочной таблички
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК (основной и резервный) | АРМ оператора | |
| Идентификационное наименование ПО | Abak.bex | ОЗНА-Flow |
| Номер версии (идентификационный номер) ПО | 1.0 | 3.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | 9259CCBE |
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода, т/ч - по одной ИЛ - по СИКН | от 180 до 313 от 180 до 626 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858 |
| Количество измерительных линий, шт | 3 (2 рабочих, 1 контрольно-резервная) |
| Давление нефти на входных коллекторах СИКН с учетом ее подключения к технологическим трубопроводам, МПа: - минимально допустимое - рабочее - максимально допустимое - расчетное | 1,81 от 2,04 до 6,2 7,4 8,0 |
| Диапазон температуры нефти, °С | от +25 до +54 |
| Плотность нефти при +20 °С, кг/м3 | от 939,5 до 947,1 |
| Кинематическая вязкость нефти, мм2/с (сСт): - при температуре +20 °С - при температуре +30 °С - при температуре +40 °С | 815,5 387,3 180,95 |
| Давление насыщенных паров при максимальной температуре нефти, кПа (мм рт.ст.), не более | 66,7 (500) |
| Массовая доля воды в нефти, %, не более | 0,5 |
| Массовая доля хлористых солей в нефти, мг/дм3, не более | 100 |
| Массовая доля механических примесей, %, не более | 0,0074 |
| Массовая доля парафина в нефти (при поставке на экспорт), %, не более | 0,54 |
| Массовая доля сероводорода, ppm, не более | 20 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки | 0,2 0,4 |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное), 220±22 (однофазное) 50±1 |
| Температура внутри помещений, °С: - блок технологический СИКН; - блок местной автоматики | от +15 до +36 от +15 до +36 |
| Срок службы, лет, не менее | 10 |
наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти на Северо-Комсомольском месторождении СИКН-1, заводской № 656 | 1 шт. | |
| Руководство по эксплуатации | ОИ 656.00.00.00.000 РЭ | 1 экз. |
приведены в документе «Инструкция. ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН-1 на Северо-Комсомольском месторождении» (свидетельство об аттестации № 0806/1-310-311459-2022 от 08.06.2022 г.).
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
