| Номер в госреестре | 97667-26 |
| Наименование СИ | Излучатель |
| Обозначение типа СИ | ОИ АЧТ Демэйр |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Излучатель ОИ АЧТ Демэйр (далее-излучатель) предназначен для воспроизведения, хранения и передачи единицы температуры в диапазоне от минус 50 до плюс 50 ОС в лабораторных условиях и применяется в качестве рабочего эталона 1-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 19.11.2024 № 2712.
К настоящему типу средств измерений относится излучатель ОИ АЧТ Демэйр зав. №2500.
Принцип действия излучателя основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.
Излучатель выполнен в моноблочном корпусе. Внутри корпуса излучателя размещены следующие исполнительные элементы: блок питания, излучающая полость с термоэлектрическими модулями и системой теплообменников с окружающей средой, чувствительный элемент и соединительные кабели. Температура внутри полости излучателя формируется посредством нагрева или охлаждения при пропускании электрического тока через комплект термоэлектрических модулей.
Полость излучения имеет цилиндрическую форму с коническим дном.
На лицевой части корпуса находится кнопка включения излучателя и панель управления прибора для измерения и регулирования температуры многоканального Термодат (рег. № 17602-15).
На оборотной стороне излучателя расположены разъем для подключения кабеля питания и блок предохранителей.
Маркировка излучателя выполнена в виде стойкой к истиранию наклейке на оборотной стороне излучателя.
Наклейка содержит: наименование предприятия-изготовителя, товарный знак предприятия-изготовителя, наименование СИ, знак утверждения типа, наименование программного обеспечения (далее - ПО) и номер версии, заводской номер №2500, дату изготовления, веб-сайт предприятия-изготовителя, надпись «Сделано в России».
Нанесение знака поверки на излучатель не предусмотрено.

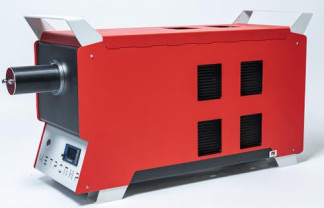

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид излучателя
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Пломбы
Рисунок 2 - Схема пломбирования излучателя от несанкционированного доступа
Наклейка на оборотной стороне корпуса излучателя представлена на рисунке 3.
Рисунок 3 - Наклейка на корпусе излучателя
Место
нанесения
знака
утверждения типа
Излучатель функционирует под управлением прибора для измерения и регулирования температуры многоканального Термодат, имеющего встроенное специальное программное обеспечение (далее - ПО), которое является неотъемлемой частью прибора. ПО позволяет осуществлять функции сбора, обработки, хранения калибровочных характеристик и индикации установочных значений температуры.
Действительные значения температуры излучателя отображаются на индикаторе прибора для измерения и регулирования температуры многоканального Термодат.
Версия встроенного ПО доступна только на этапе производства.
Конструкция излучателя исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Корпус опломбирован.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для прибора для измерения и регулирования температуры многоканального «Термодат» (рег. № 17602-15) |
| Идентификационное наименование ПО | Termodat_m |
| Номер версии (идентификационный номер) | 1.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимой температуры, °С | от -50 до +50 |
| Доверительные границы погрешности воспроизведения температуры при доверительной вероятности 0,95, не более | ±0,5 |
| Нестабильность поддержания температуры на заданном стационарном температурном режиме, °С, не более | ±0,1 |
| Дрейф температуры излучателя за 15 минут, °С, не более | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размеры излучающей полости, мм: - диаметр - глубина | 60 215 |
| Время выхода излучателя на стационарный режим на нижнем пределе температурного диапазона, мин, не более | 120 |
| Габаритные размеры (длинах ширина х высота), мм, не более | 980x336x570 |
| Масса, кг, не более | 40 |
| Напряжение питания переменным током, В Частота, Гц | от 198 до 242 50±0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 20 до 80 от 97,3 до 105,3 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Среднее время наработки до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 5 |
| Гарантийный срок, месяцев | 12 |
наносится типографским способом на титульный лист руководства по эксплуатации и на наклейку на корпус излучателя (рисунок 3).
аблица 5 - Комплектность излучателя ОИ АЧТ Демэйр
| Наименование | Обозначение | Количество |
| Излучатель | ОИ АЧТ Демэйр | 1 шт. |
| Кабель сетевой | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Сумка упаковочная | - | 1 шт. |
приведены в руководстве по эксплуатации «Излучатель ОИ АЧТ Демэйр. Руководство по эксплуатации», раздел 10 «Работа и методика измерений».
Государственная поверочная схема для средств измерений температуры, ч.3, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 № 2712
Технические условия ТУ 4211-001-31977823-2025 «Излучатель ОИ АЧТ Демэйр»
