| Номер в госреестре | 97662-26 |
| Наименование СИ | рН-метры промышленные |
| Обозначение типа СИ | рН-100D |
| Изготовитель | Компания HANGZHOU ANALYZER SYSTEM INTEGRATION LIMITED |
| Год регистрации | 2026 |
| Срок свидетельства | 12.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
рН-метры промышленные pH-100D (далее - рН-метры) предназначены для измерений активности ионов водорода (рН) в водных растворах при контроле технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред на промышленных предприятиях.
Принцип действия рН-метра - потенциометрический, основанный на изменении электрического сигнала пропорционально разности потенциалов чувствительных элементов первичного преобразователя (датчика) при погружении его в измерительную среду.
рН-метр является стационарным прибором и конструктивно состоит из первичного преобразователя (датчика) со встроенным датчиком температуры и вторичного преобразователя (контроллера) - блока управления. В датчике предусмотрена автоматическая термокомпенсация результатов измерений.
На лицевой панели вторичного преобразователя размещены кнопки управления рН-метром и жидкокристаллический экран, где отображаются результаты измерений. По бокам торцевой поверхности вторичного преобразователя расположены разъёмы для подключения первичного преобразователя и кабеля питания, в ее центральной части - разъем для подключения кабеля передачи измерительной информации на внешние устройства. рН-метры имеют свободно программируемый аналоговый выход токовых сигналов от 4 до 20 мА (с функцией HART 7 для цифровой связи DCS или контроллера через протокол HART) для передачи измеренных значений на соответствующие регистрирующие устройства; выход RS485.
Общий вид рН-метра приведен на рисунке 1а. Заводской номер рН-метра, состоящий из двух латинских букв и 10 арабских цифр, нанесен методом гравировки на металлическом шильде, расположенном на задней панели вторичного преобразователя рН-метра. Заводской номер датчика в буквенно-цифровом формате наносится типографским методом на соединительный кабель датчика. Заводской номер рН-метра присваивается по заводскому номеру, указанному на вторичном преобразователе. Заводские номера вторичного преобразователя и датчика указываются в паспорте СИ. Общий вид места и формата нанесения заводского номера рН-метра и датчика приведен на рисунках 1б и 1в.
Нанесение знака поверки на рН-метр не предусмотрено.
Пломбирование рН-метра не предусмотрено.

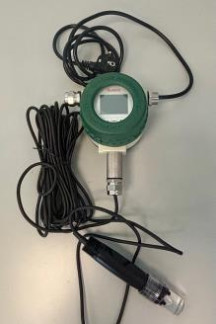

Рисунок 1а - Внешний вид рН-метров промышленных pH-100D
Место и формат нанесения заводского номера
Рисунок 1б - Общий вид задней панели вторичного преобразователя рН-метра с указанием места и формата нанесения заводского номера
Рисунок 1в - Общий вид датчика рН-метра с указанием места и формата нанесения заводского номера
Вторичный преобразователь рН-метров оснащен встроенным программным обеспечением (далее - ПО), осуществляющим его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения, формирования и передачи автоматического отчета, настройки удаленного доступа. ПО идентифицируется по запросу пользователя через сервисное меню вторичного преобразователя путем вывода на экран версии ПО.
Конструктивно рН-метры имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки пароля доступа к ПО контроллера.
Влияние ПО на метрологические характеристики рН-метра учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PH-100D |
| Номер версии (идентификационный номер) ПО | RUSINO-231101-0002 |
| Цифровой идентификатор ПО | Не доступен |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений активности ионов водорода (рН) в водных растворах | от 0 до 14 |
| Пределы допускаемых значений абсолютной погрешности измерений активности ионов водорода (рН) в водных растворах | ±0,035 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание: - напряжение, В | от 90 до 240 |
| - частота, Гц | 50/60 |
| - потребляемая мощность, В^А, не более | 20 |
| Габаритные размеры вторичного преобразователя (контроллера), мм, не более: | |
| - длина | 170 |
| - ширина | 130 |
| - высота | 178 |
| Масса вторичного преобразователя (контроллера), кг, не более | 1,6 |
| Габаритные размеры первичного преобразователя (датчика), мм, не более: | |
| - длина | 157 |
| - диаметр | 12 |
| Масса первичного преобразователя (датчика), кг, не более | 0,5 |
| Маркировка взрывозащиты | 1Ex db ia IIC T6 Gb |
| Степень защиты оболочками по ГОСТ 14254-2015: - вторичного преобразователя (контроллера) | IP65 |
| - первичного преобразователя (датчика) | IP68 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), % - атмосферное давление, кПа | от -10 до +60 от 0 до 95 от 84 до 106 |
| Диапазон температур анализируемой среды, °С | от +5 до +50 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 20000 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность рН-метра
| Наименование | Обозначение | Количество |
| рН-метр промышленный | ph-iood | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 3.10 «Проведение измерений» документа «рН-метр промышленный pH-100D. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 09.02.2022 № 324
Стандарт предприятия компании HANGZHOU ANALYZER SYSTEM INTEGRATION LIMITED, Китай
