| Номер в госреестре | 97661-26 |
| Наименование СИ | Генераторы газовых смесей |
| Обозначение типа СИ | NLA-80 |
| Изготовитель | Акционерное общество «НеваЛаб» |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы газовых смесей NLA-80 (далее - генераторы) предназначены для воспроизведения и передачи единицы объемной (молярной) доли компонентов в воздухе или азоте и могут применяться в качестве рабочих эталонов 1-го разряда в соответствии с Приказом Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах» для испытаний в целях утверждения типа, поверки и калибровки средств измерений (газоанализаторов, газосигнализаторов, хроматографов, газоаналитических систем, газоаналитических преобразователей и др.).
Принцип действия генераторов заключается в смешении потоков исходных газовых смесей (ГС) от различных источников и газа-разбавителя с последующим получением ГС с заданным содержанием целевого компонента.
Для получения ГС по измерительному каналу динамического разбавления в генераторах применяются два регулятора массового расхода газа, регулирующие расходы исходной ГС и газа-разбавителя. В качестве исходных ГС используются стандартные образцы состава газовых смесей в баллонах под давлением, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений. Генераторы обеспечивают одновременное подключение до четырех баллонов.
Для получения ГС озона в воздухе по фотометрическому измерительному каналу в генераторе используется встроенный генератор озона, в котором озон образуется из воздуха под воздействием ультрафиолетового излучения ртутной лампы. Содержание озона в ГС на выходе генератора зависит от интенсивности излучения ртутной лампы.
Встроенный фотометр измеряет содержание озона на выходе генератора. Через кювету фотометра поочередно пропускается ГС озона и поверочный нулевой газ (ПНГ). Приемник фотометра последовательно регистрирует интенсивность излучения прошедших через кювету ГС, вследствие чего происходит регулирование интенсивности излучения ртутной лампы.
Для получения ГС диоксида азота (NO2) в воздухе по измерительному каналу титрования в газовой фазе в реакционной камере генератора происходит реакция оксида азота (NO), подаваемого от баллона под давлением с озоном от встроенного генератора озона. Содержание NO2 в получаемой на выходе генератора ГС пропорционально содержанию озона.
В качестве газа-разбавителя используются ПНГ - очищенный воздух от генераторов нулевого воздуха, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, или азот по ГОСТ 9293-74.
Генераторы осуществляют приготовление ГС с заданным содержанием следующих компонентов: O3, NO, NO2, HCl, HF, CI2, F2, NH3, SO2, H2S, COS, CS2, CH3SH, C2H5SH, C4H10S, C3H8S, CH2O, С2-С8 углеводородные газы, СН4, СО, СО2, O2, N2, Ar, He. Конструктивно генераторы выполнены в одном блоке, в состав которого входят газовая система и устройство управления.
Генераторы могут работать в автоматическом или ручном режимах. В автоматическом режиме задается содержание компонента в ГС, и микропроцессор рассчитывает необходимый расход газов. В ручном режиме требуемые расходы газов вводятся оператором с дисплея, расположенного на передней панели генераторов.
При помощи меню, отображаемого на дисплее генераторов, можно выбрать компонент, задать требуемое содержание компонента в ГС и общий расход ГС, ввести значение содержания целевого компонента в исходной ГС, а также получить фактическое значение содержания компонента и расхода на выходе генератора.
Генераторы имеют следующие выходные сигналы:
- показания цифрового дисплея;
- цифровой выход RS-232, RS-485 (технологические выходы).
Пломбирование корпуса генератора от несанкционированного доступа не предусмотрено.
Серийный номер в буквенно-цифровом формате наносится печатным способом на маркировочную табличку, расположенную на задней панели.
Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1, общий вид маркировочной таблички с местом нанесения серийного номера -на рисунке 2.
Нанесение знака поверки на генераторы не предусмотрено.
Место нанесения знака утверждения типа

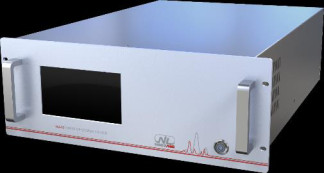

Рисунок 1 - Общий вид генератора
Рисунок 2 - Общий вид маркировочной таблички
Место нанесения серийного номера
Генераторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- расчет, задание и поддержание содержания компонента на выходе генератора;
- отображение информации на дисплее генератора, навигация по меню;
- обеспечение функционирования узлов и элементов генератора;
- передачу информации по интерфейсам связи;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей.
Генераторы имеют защиту ПО от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» по Р 50.2.077-2014.
Влияние ПО генераторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NLA-80 |
| Номер версии (идентификационный номер) ПО | DDCH.903E.V3A.002.XXX1) |
| Цифровой идентификатор ПО | - |
| 1) где «Х» (арабские цифры от 0 до 9) описывают модификации ПО и не относятся к метрологически значимой части ПО. | |
Таблица 2 - Основные метрологические характеристики
| Измерительный канал | Компонент | Диапазон воспроизведений объемной доли ______ _ -1 компонента, млн | Газ -разбавитель1) | Границы относительной погрешности молярной (объемной) доли целевого компонента в исходной газовой смеси при доверительной вероятности Р=0,95, %2) | Пределы допускаемой относительной погрешности объемной доли компонента на выходе генератора, % |
| Фотометрический канал | Оз | от 0,01 до 0,1 включ. | Воздух | - | ±5 |
| св. 0,1 до 6 | Воздух | - | ±3 | ||
| Канал динамического разбавления | NO, NO2, HCl, HF, Cl2, F2 | от 0,01 до 0,5 включ. | Воздух, Азот | ±4 | ±7 |
| св. 0,5 до 2000 | Воздух, Азот | ±4 | ±5 | ||
| NH3 | от 0,01 до 0,5 включ. | Воздух | ±4 | ±7,5 | |
| св. 0,5 до 2000 | Воздух, Азот | ±4 | ±5 | ||
| SO2, H2S, COS, CS2, CH3SH, C2H5SH, C4H10S, C3H8S, CH2O, С2-С8 углеводородные газы | от 0,005 до 0,5 включ. | Воздух, Азот | ±4 | ±7 | |
| св. 0,5 до 2000 | Воздух, Азот | ±4 | ±5 | ||
| СН4, СО | от 0,1 до 100 включ. | Воздух, Азот | ±3 | ±5 | |
| св. 100 до 2000 | Воздух, Азот | ±3 | ±4 | ||
| СО2 | от 2 до 1000 | Азот Воздух* | ±3 | ±7 | |
| O2, N2, Ar, He | от 2 до 1000 | Азот | ±4 | ±6 |
| Измерительный канал | Компонент | Диапазон воспроизведений объемной доли ______ _ -1 компонента, млн | Газ -разбавитель1) | Границы относительной погрешности молярной (объемной) доли целевого компонента в исходной газовой смеси при доверительной вероятности Р=0,95, %2) | Пределы допускаемой относительной погрешности объемной доли компонента на выходе генератора, % |
| Канал титрования в газовой фазе 3) | NO2 | от 0,02 до 5 | Воздух | ±4 | ±7 |
| 1) Источники получения газа - разбавителя: - Воздух - генератор нулевого воздуха утвержденного типа; - Воздух* - генератор нулевого воздуха утвержденного типа с объемной долей СО2 не более 1,0 млн-1; - Азот - азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74. 2) Объемная доля определяемого компонента в исходной ГС не более 2 % для всех компонентов, не более 1,15 % об. для пропана (С3Н8). 3) Только при наличии фотометрического канала. | |||||
Таблица 3 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон задания объемного расхода газа-разбавителя, дмз/мин | от 1 до 10 |
| Пределы допускаемой относительной погрешности задания объемного расхода газа-разбавителя, % | ±2 |
| Диапазоны задания объемного расхода исходной ГС, см3/мин1) | от 10 до 100 от 30 до 300 |
| Пределы допускаемой относительной погрешности задания объемного расхода исходной ГС, % | ±2 |
| 1) Диапазон задания объемного расхода исходной ГС (один из указанных) устанавливается изготовителем в зависимости от требований заказчика, указывается в Паспорте и не может быть изменен пользователем в процессе эксплуатации. Значение объемного расхода приведено к температуре 0,0 °С и атмосферному давлению 101,325 кПа. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон коэффициентов разбавления | от 10 до 10001) |
| Время прогрева, мин, не более | 30 |
| Время установления заданного значения объемной доли компонента в ГС на выходе генератора (в зависимости от режима работы), мин | от 2 до 60 |
| Время выхода фотометрического канала на режим, мин, не более2) | 30 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 687 482 188 |
| Масса, кг, не более | 20 |
| Потребляемая мощность, ВА, не более | 400 |
| Напряжение питания переменным током с частотой (50±1) Гц, В | от 198 до 253 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 95 от 80 до 106,7 |
| 1) Диапазон коэффициентов разбавления зависит от установленных изготовителем расходов газа-разбавителя и исходной ГС. 2) Только при наличии фотометрического канала. | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 6000 |
| Средний срок службы, лет | 10 |
наносится печатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний правый угол передней панели генератора.
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество |
| Генератор газовых смесей1) | NLA-80 | 1 шт. |
| Руководство по эксплуатации | НЕАГ.418313.001 РЭ | 1 экз. |
| Паспорт | НЕАГ.418313.001 ПС | 1 экз. |
| 1) Стандартные образцы состава газовых смесей в баллонах под давлением, источники газа - разбавителя приобретаются отдельно от генератора. | ||
приведены в разделе 3 «Программное обеспечение» Руководства по эксплуатации.
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 № 2315
НЕАГ.418313.001.ТУ Генераторы газовых смесей NLA-80. Технические условия.
