| Номер в госреестре | 97660-26 |
| Наименование СИ | Манометры термокомпенсированные сигнализирующие |
| Обозначение типа СИ | ZDM |
| Изготовитель | Shanghai Roye Electric Co., LTD. |
| Год регистрации | 2026 |
| Срок свидетельства | 09.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры термокомпенсированные сигнализирующие ZDM (далее - манометры) предназначены для измерений избыточного (в т.ч. разрежения) давления гексафторида серы (SF6), приведенного к значению температуры, равной плюс 20 °С в постоянном объеме, а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.
Конструктивно манометры состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой, сигнализирующего механизма, вывода электрических контактов, вентиляционного клапана для установления в корпусе манометра значения атмосферного давления и штуцера для подключения манометра.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Чувствительным элементом измерителя является трубчатая пружина. Под воздействием избыточного давления трубчатая пружина стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки манометра посредством передаточного механизма. Стрелка при своем движении осуществляет замыкание или размыкание (в зависимости от схемы подключения) контактов сигнализирующего механизма, подключенных к выводу электрических контактов. Свободный конец трубчатой пружины зафиксирован на биметаллический компенсатор температуры, осуществляющий функцию компенсации при отклонении температуры от плюс 20 °С.
Электроконтактная группа сигнализирующего устройства манометра осуществляет коммутацию электрических цепей сигнализации и аварийного отключения при достижении предупредительных и пороговых значений давления (плотности, функционально связанной с давлением) газа. Уставки срабатывания электроконтактов сигнализирующего устройства настраиваются на заводе-изготовителе по запросу пользователя и не подлежат перенастройке в процессе эксплуатации. В зависимости от запроса пользователя один манометр может обеспечивать коммутацию до четырех электрических цепей.
Манометры изготавливаются в двух модификациях, которые отличаются механизмом снижения воздействия вибрации:
ZDM имеют вибропоглащающий демпфер, который расположен между штуцером и корпусом манометра;
ZDM-С заполняются силиконовым маслом.
Заводской номер наносится на циферблат манометра методом печати в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита.
Знака поверки наносится на корпус манометра или на стекло.
Пломбировка манометров не предусмотрена.
Общий вид манометров, место нанесения знака поверки и место нанесения заводского номера представлены на рисунках 1, 2 и 3.
***
Место нанесения заводского номера
Места нанесения
знака поверки
Рисунок 2 - Внешний вид, место нанесения знака поверки и место нанесения заводского номера манометров модификации ZDM-C

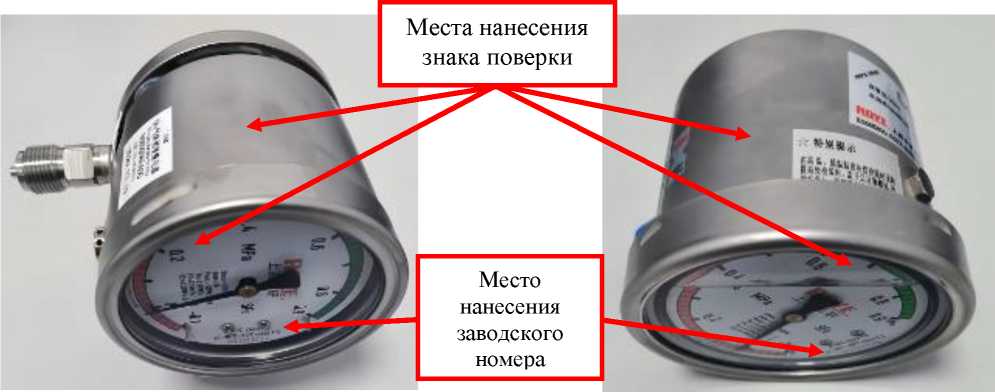

Рисунок 1 - Внешний вид, место нанесения знака поверки и место нанесения заводского номера манометров модификации ZDM

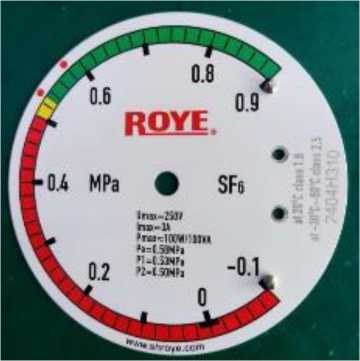

Рисунок 3 - Внешний вид шкалы манометров
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений давления, МПа | от -0,1 до 0,9 |
| Пределы допускаемой приведенной погрешности, % от диапазона измерений давления: в диапазоне температуры от +19 °С до +21 °С включ.; в диапазонах температуры от -30 °С до +19 °С не включ. и св.+21 °С до +60 °С включ. | ±1,6 ±2,5 |
| Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений давлений | ±2,5 |
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение тока внешних коммутируемых цепей, В, не более | 220 |
| Габаритные размеры (длина*высотахширина), мм, не более | 110x150x100 |
| Масса, кг, не более | 2,5 |
| Нормальные условия измерений: - температура окружающей среды, °С, - относительная влажность, %, не более - атмосферное давление, кПа | от +19 до +21 80 от 84,0 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -30 до +60 95 от 84,0 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр термокомпенсированный сигнализирующий | ZDM * | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. на партию |
| * В зависимости от модификации ZD | M или ZDM-C | |
приведены в разделе «Эксплуатация» руководство по эксплуатации.
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Shanghai Roye Electric Co., LTD.
