| Номер в госреестре | 97649-26 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | Leader |
| Изготовитель | Guangdong Micro Accuracy Co., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 09.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные Leader (далее - КИМ) предназначены для измерения геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным измерительным столом с направляющей, по которой вдоль оси Y перемещается портал, состоящий из гранитной траверсы и двух опор: внутренней, перемещающейся по направляющей измерительного стола, и внешней, перемещающейся по кромке поверхности стола. Рабочая поверхность измерительного стола имеет резьбовые вставки для крепления деталей. На траверсе расположена каретка, которая обеспечивает поперечное перемещение измерительной системы по оси Х. через середину каретки проходит гранитная пиноль, обеспечивающая вертикальное перемещение по оси Z. Снизу на пиноли закреплена измерительная система, состоящая из измерительной головки и контактного датчика.
Конструкция портала КИМ может быть прямоугольной и треугольной.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе. КИМ могут быть оснащены измерительными головками PH10M, PH10MQ, PH10MT, PH10M Plus, PH10MQ Plus, PH10T Plus и контактными датчиками TP20, TP200, SP25M, SP80.
К средствам измерений данного типа относятся координатно-измерительные машины Leader модификаций CMM564, CMM686, CMM8106, CMM8126, CMM10128, CMM10128HP, CMM10158, CMM10158HP, CMM10208, CMM10208HP, CMM121510, CMM121510HP, CMM122010, CMM 122010HP, которые отличаются погрешностью, диапазонами измерений и конструкцией портала.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в буквенно-цифровом формате указывается методом гравировки на маркировочной наклейке, расположенной на задней стороне гранитной плиты КИМ.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных Leader с прямоугольным порталом и местом расположения маркировочной таблички представлен на рисунке 1. Общий вид машин координатно-измерительных Leader с треугольным порталом и местом расположения маркировочной таблички представлен на рисунке 2.
Общий вид маркировочной таблички с местом указания заводского номера представлен на рисунке 3.
Место расположения маркировочной таблички

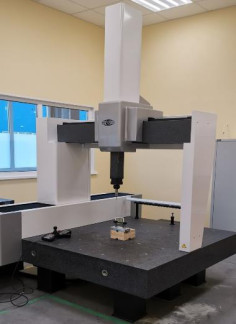

Рисунок 1 - Общий вид КИМ Leader с прямоугольным порталом и местом расположения маркировочной таблички
Место расположения маркировочной таблички
Рисунок 2 - Общий вид КИМ Leader с треугольным порталом и местом расположения маркировочной таблички

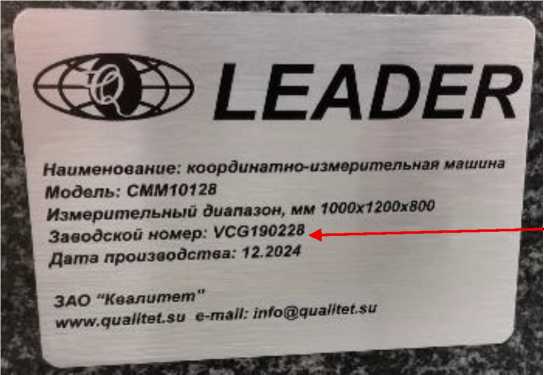

Рисунок 3 - Общий вид маркировочной таблички с местом указания заводского номера
Место указания заводского номера
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «PC-DMIS», «Quindos7», «RationalDMIS», «VisualDMIS», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | PC-DMIS | Quindos7 | RationalDMIS | VisualDMIS |
| Номер версии (идентификационный номер ПО) | 20ХХ RX* | QX.XX.XXXX-R-X* | 20ХХ* | 20ХХ RX* |
| Алгоритм вычисления цифрового идентификатора | 67B8C319C 09846EDB6 FD9695D96 91D27 | B23F0AA76566D343 80837EF98F4E5115 | - | - |
| * X - Изменяемая часть версии ПО, принимающая цифровые значения | ||||
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон измерений, мм | Предел допускаемой абсолютной объёмной погрешности MPEe, мкм с измерительным датчиком | Предел допускаемой абсолютной погрешности измерительной головки MPEp, мкм с измерительным датчиком | ||||||
| По оси X | По оси Y | По оси Z | TP20 | TP200 | SP25M SP80 | TP20 | TP200 | SP25M SP80 | |
| СММ564 | от 0 до 500 | от 0 до 600 | от 0 до 400 | ±1,9+L/300 | ±1,7+L/300 | ±1,4+L/300 | ±1,9 | ±1,7 | ±1,4 |
| CMM686 | от 0 до 600 | от 0 до 800 | от 0 до 600 | ±2,0+L/300 | ±1,8+L/300 | ±1,5+L/300 | ±2,0 | ±1,8 | ±1,5 |
| CMM8106 | от 0 до 800 | от 0 до 1000 | от 0 до 600 | ±2,2+L/300 | ±2,0+L/300 | ±1,7+L/300 | ±2,2 | ±2,0 | ±1,7 |
| CMM8126 | от 0 до 800 | от 0 до 1200 | от 0 до 600 | ±2,2+L/300 | ±2,0+L/300 | ±1,7+L/300 | ±2,2 | ±2,0 | ±1,7 |
| CMM10128 | от 0 до 1000 | от 0 до 1200 | от 0 до 800 | ±2,7+L/300 | ±2,5+L/300 | ±2,1+L/300 | ±2,7 | ±2,5 | ±2,1 |
| CMM10128HP | от 0 до 1000 | от 0 до 1200 | от 0 до 800 | ±2,3+L/300 | ±2,1+L/300 | ±1,7+L/300 | ±2,3 | ±2,1 | ±1,7 |
| CMM10158 | от 0 до 1000 | от 0 до 1500 | от 0 до 800 | ±2,7+L/300 | ±2,5+L/300 | ±2,1+L/300 | ±2,7 | ±2,5 | ±2,1 |
| CMM10158HP | от 0 до 1000 | от 0 до 1500 | от 0 до 800 | ±2,3+L/300 | ±2,1+L/300 | ±1,7+L/300 | ±2,3 | ±2,1 | ±1,7 |
| CMM10208 | от 0 до 1000 | от 0 до 2000 | от 0 до 800 | ±2,7+L/300 | ±2,5+L/300 | ±2,1+L/300 | ±2,7 | ±2,5 | ±2,1 |
| CMM10208HP | от 0 до 1000 | от 0 до 2000 | от 0 до 800 | ±2,3+L/300 | ±2,1+L/300 | ±1,7+L/300 | ±2,3 | ±2,1 | ±1,7 |
| CMM121510 | от 0 до 1200 | от 0 до 1500 | от 0 до 1000 | ±3,1+L/300 | ±2,9+L/300 | ±2,5+L/300 | ±3,1 | ±2,9 | ±2,5 |
| CMM121510HP | от 0 до 1200 | от 0 до 1500 | от 0 до 1000 | ±2,7+L/350 | ±2,5+L/350 | ±2,1+L/350 | ±2,7 | ±2,5 | ±2,1 |
| CMM122010 | от 0 до 1200 | от 0 до 2000 | от 0 до 1000 | ±3,1+L/300 | ±2,9+L/300 | ±2,5+L/300 | ±3,1 | ±2,9 | ±2,5 |
| CMM122010HP | от 0 до 1200 | от 0 до 2000 | от 0 до 1000 | ±2,7+L/350 | ±2,5+L/350 | ±2,1+L/350 | ±2,7 | ±2,5 | ±2,1 |
Примечание:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С (допускаемое изменение температуры 0,5 °С /час, 1 °С /24часа) и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Таблица 3 - Основные технические характеристики
| Модификация | Габаритные разме | ры | Масса, кг, не более | Условия эксплуатации | Напряжение питания переменного тока, В | Частота переменного тока, Гц | ||
| Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | температура окружающего воздуха, °С | относительная влажность воздуха, % | ||||
| СММ564 | 1500 | 1100 | 2500 | 900 | от +18 до +22 | от 30 до 70 | от 210 до 240 | 50/60 |
| CMM686 | 1800 | 1400 | 2800 | 1300 | ||||
| CMM8106 | 2000 | 1600 | 2800 | 1700 | ||||
| CMM8126 | 2200 | 1600 | 2800 | 1900 | ||||
| CMM10128 | 2500 | 1900 | 3100 | 2800 | ||||
| CMM10128HP | 2500 | 1900 | 3100 | 2800 | ||||
| CMM10158 | 2800 | 1900 | 3100 | 3200 | ||||
| CMM10158HP | 2800 | 1900 | 3100 | 3200 | ||||
| CMM10208 | 3400 | 1900 | 3100 | 3900 | ||||
| CMM10208HP | 3400 | 1900 | 3100 | 3900 | ||||
| CMM121510 | 2500 | 2100 | 3500 | 3600 | ||||
| CMM121510HP | 2500 | 2100 | 3500 | 3600 | ||||
| CMM122010 | 3600 | 2100 | 3500 | 4600 | ||||
| CMM122010HP | 3600 | 2100 | 3500 | 4600 | ||||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 15000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | Leader | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение на электронном носителе | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя программным обеспечением | - | 4 экз. |
| Методика поверки | - | По заказу |
приведены в:
- разделе 6 «Методы измерений» «Машины координатно-измерительные Leader. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от «06» апреля 2021 г.;
«Стандарт предприятия. Машины координатно-измерительные Leader».
