| Номер в госреестре | 97647-26 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | RUT-01 |
| Изготовитель | Производственная площадка: Hangzhou Zhongpei Electronics Со., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 09.02.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики RUT-01 (далее - теплосчетчики) предназначены для измерений, обработки результатов измерений и представления текущей и архивной информации о количестве потребленной тепловой энергии (в т.ч. энергии, затраченной на охлаждение), температуре, расходе воды в системах водяного отопления и холодоснабжения коммунального хозяйства с температурой воды от плюс 5 °С до плюс 95 °С.
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
Принцип действия теплосчетчиков основан на обработке вычислителем измерительных сигналов о параметрах воды, поступающих от ультразвукового преобразователя расхода, комплекта (двух) термопреобразователей сопротивления, вычислении количества тепловой энергии, объёма воды и отображении на индикаторном устройстве вычислителя результатов вычислений и измерений.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 12 месяцев, месячного (итоговые значения) 3 года.
Теплосчетчики выпускаются в исполнениях с ультразвуковыми преобразователями расхода диаметрами условного прохода (DN) 15, 20 и 25, отличающихся диапазонами измерений объемного расхода воды.
Конструктивно вычислитель и ультразвуковой преобразователь расхода соединены кабелем и вычислитель может быть установлен как непосредственно на ультразвуковой преобразователь расхода, так и отдельно от него. Ультразвуковой преобразователь расхода устанавливается как на подающем, так и на обратном трубопроводе. Место установки определяется при заказе.
Структурная схема обозначения теплосчетчиков в других документах и при заказе:
Теплосчетчик RUT-OI/X1/X2/X3/X4,
где Х1 - DN15, DN20 или DN25;
Х2 - Qp1.5, Qp2.5 или Qp3.5;
Хз - M Bus, RS-485, LoRaWAN;
Х4 - ПОДАЧА, ВОЗВРАТ.
Радиоканал теплосчетчика работает частотах от 868,9 до 869,1 МГц (частотный диапазон RU 864) c протоколом передачи данных LoRaWAN.

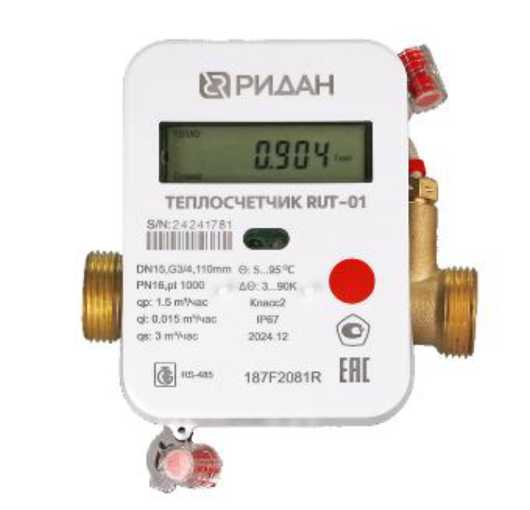

Общий вид теплосчетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид теплосчетчиков
Защита от несанкционированного доступа осуществляется механическим
опечатыванием. Схема
пломбировки от несанкционированного доступа представлена
на рисунке 2.
®РИААН
Место установки пломбы
Место установки пломбы
0N15.СЙИ.11С
Pt<16p( ЮЭО qp 1.5 mV'-ac Ф D015m*Na
Kimhx?
IP67 2024 12
187F2O81R ERE
Рисунок 2 - Схема пломбировки теплосчетчика

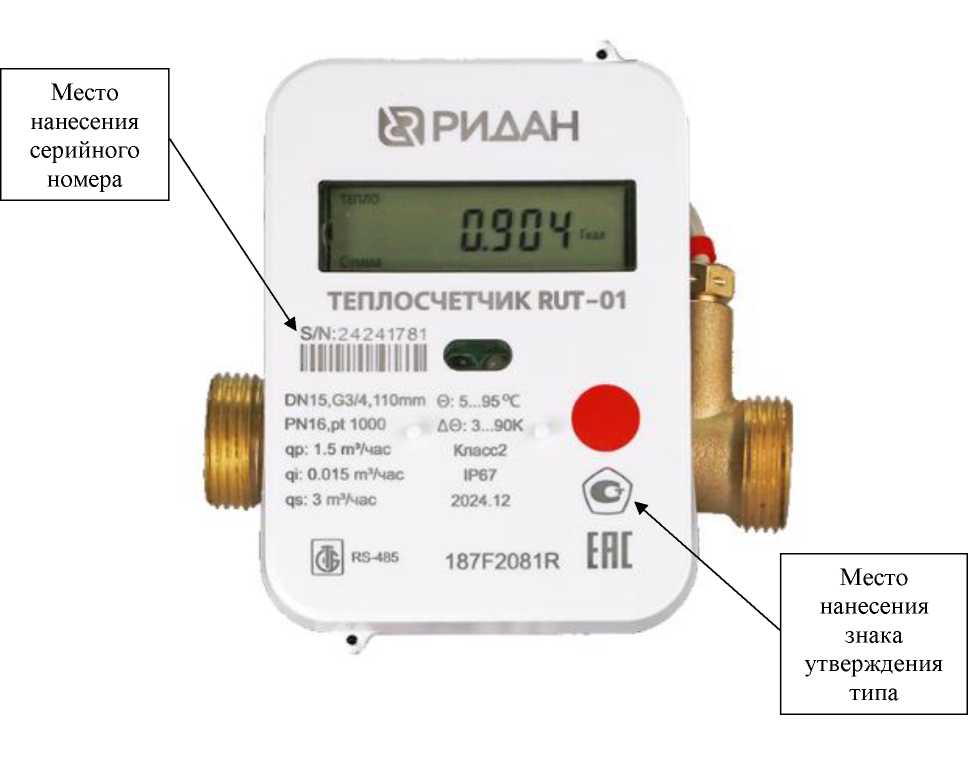

Серийный номер представляет набор из арабских цифр, наносится на корпус вычислителя теплосчетчика методом струйной печати или лазерной гравировки в соответствии с рисунком 3.
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | REN_ZD_KCS02RB_V10 |
| Номер версии (идентификационный номер) ПО | u-C.O.xA* |
| Цифровой идентификатор ПО | - |
| * x - принимают значения от 0 до 9 | |
ПО теплосчетчиков и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Метрологические и технические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||
| Диаметр условного прохода преобразователя расхода теплосчетчика DN | 15 | 20 | 25 |
| Минимальный расход, q;- *, м3/ч | 0,015 | 0,025 | 0,035 |
| Номинальный расход, qv*, м3/ч | 1,5 | 2,5 | 3,5 |
| Максимальный расход1, qs, м3/ч | 3 | 5 | 7 |
| Динамический диапазон (qp/qj) | 1:100 | ||
| Класс по ГОСТ Р 51649-2014 | 2 | ||
| Класс точности по ГОСТ Р ЕН 1434-1-2014 | 2 | ||
| Пределы допускаемой относительной погрешности измерений объема воды, % | ±(2 + 0,02 • qq), но не более ±5 % | ||
| Диапазон температур воды, °С | от +5 до +95 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры воды, °С | ±(0,6 + 0,004 • t) | ||
| Диапазон измерений разности температур воды, °С | от +3 до +90 | ||
| Пределы допускаемой относительной погрешности измерений разности температур воды (комплекта датчиков температуры теплосчетчика), % | ±(0.5 + 3.4£") | ||
| Пределы допускаемой относительной погрешности вычислителя, % | ' '■ | ||
| Пределы допускаемой относительной погрешности измерений тепловой энергии, % | ±(з + 4 • ^^ + 0,02 • ^)2 \ At q / | ||
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 | ||
| Максимальное рабочее избыточное давления воды, МПа | 1,6 | ||
| Максимальная потеря давления при qv, кПа, не более | 20 | ||
*Обозначение в соответствии с ГОСТ Р ЕН 1434-2011.
Таблица 3 - Технические характеристики теплосчетчика
| Наименование характеристики | Значение характеристики | ||
| Диаметр условного прохода преобразователя расхода теплосчетчика DN | 15 | 20 | 25 |
| Присоединение к трубопроводу, патрубки с резьбой по ГОСТ 6357-81 | G % В | G 1 В | G 1% В |
| Монтажная длина преобразователя расхода теплосчетчика, мм, не более | 110 | 130 | 160 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 110 80 81 | 130 80 85 | 160 80 92 |
| Масса, кг, не более | 0,5 | 0,6 | 0,7 |
| Расположение ультразвукового расходомера в системе отопления | подающий или обратный трубопровод теплоносителя | ||
| Степень защиты по ГОСТ 14254-2015 | IP67 | ||
| Номинальная статическая характеристика (НСХ) термопреобразователей сопротивления комплекта датчиков температуры | Pt1000 | ||
| Размеры термопреобразователя сопротивления (диаметр х длина), мм | 5 х 27,5±2 % | ||
| Длина кабеля термопреобразователя сопротивления, м | 1,5 | ||
| Единицы измерений: - количества тепловой энергии (тепловой мощности) - температуры и разности температур воды - расхода воды - объема воды | Гкал (кВт) °С м3/ч ..3 м | ||
| Дисплей | 8-разрядный LCD | ||
| Напряжение элемента питания постоянного тока, В | 3,6 | ||
| Срок службы элемента питания, лет, не менее | 6 | ||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Срок службы, лет, не менее | 12 |
наносится на корпус средства измерений в соответствии с рисунком 3, на титульный лист руководства по эксплуатации (паспорт) средства измерений типографским способом.
в соответствии с таблицей 5.
Таблица 5 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Теплосчетчик | согласно заказу | 1 |
| Руководство по эксплуатации (паспорт) | _ | 1 |
| Монтажный комплект | _ | по заказу |
приведены в разделе 3 «Состав и принцип действия» документа «Теплосчетчик RUT-01. Руководство по эксплуатации (паспорт)».
ТУ 26.51.52-086-51824620-2024 Теплосчетчики RUT-01, РУТ-01. Технические условия.
