| Номер в госреестре | 97646-26 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | RIGOL DHO8ZZ |
| Изготовитель | RIGOL TECHNOLOGIES CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 09.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые RIGOL DHO8ZZ (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений.
Осциллографы DHO8ZZ имеют 4 модификации DHO802, DHO804, DHO812, DHO814, отличающиеся диапазоном частот (верхней границей полосы пропускания), количеством каналов, согласно таблице 1.
Таблица 1 - Модификации осциллографов RIGOL DHO8ZZ
| Модификация | DHO802 | DHO804 | DHO812 | DHO814 |
| Число каналов | 2 | 4 | 2 | 4 |
| Полоса пропускания, МГц | 70 | 100 | ||
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения и имеют встроенную ручку для переноса, работают от внешнего источника питания постоянного тока по интерфейсу USB Type-C.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, LAN.
На передней панели (рисунок 1, 2) размещены: цветной дисплей, многофункциональные поворотные регуляторы и кнопки управления, входные разъемы, разъемы интерфейса USB HOST, выхода прямоугольного сигнала компенсации пробника и заземления.
На задней панели (рисунок 3) размещены разъемы выхода AUX OUT, интерфейсы HDMI, LAN, USB DEVICE (внешнее управление), разъем питания USB Type-C.
Обозначение модификации осциллографа нанесено на переднюю панель методом шелкографии (рисунок 1, 2). Уникальный заводской номер с 14-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель осциллографа (рисунок 3,5).
Знак утверждения типа наносится в виде самоклеящихся этикеток на заднюю панель (рисунок 3), а знак поверки - на боковую панель осциллографов (рисунок 4).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование нижней панели специальными стикер-наклейками.

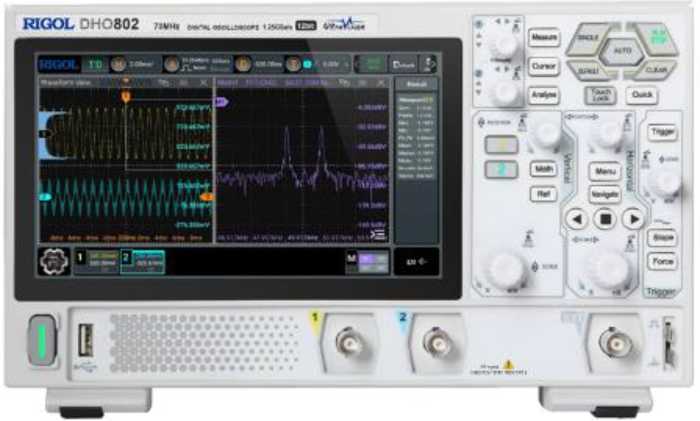

Рисунок 1 - Передняя панель осциллографов RIGOL DHO8ZZ для модификаций DHO802, DHO812

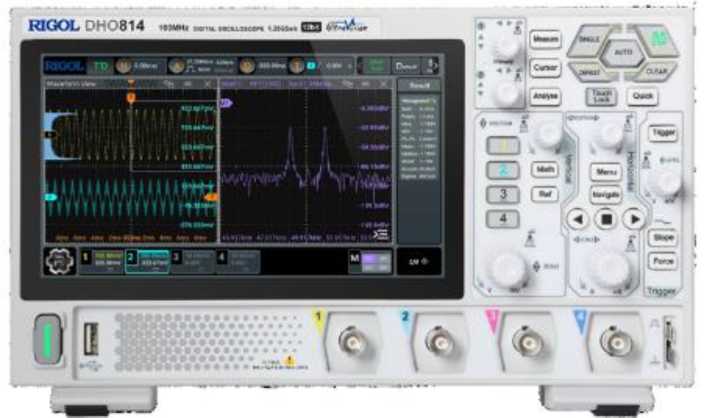

Рисунок 2 - Передняя панель осциллографов RIGOL DHO8ZZ для модификаций DHO804, DHO814
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
Место пломбирования (стикер-наклейка)

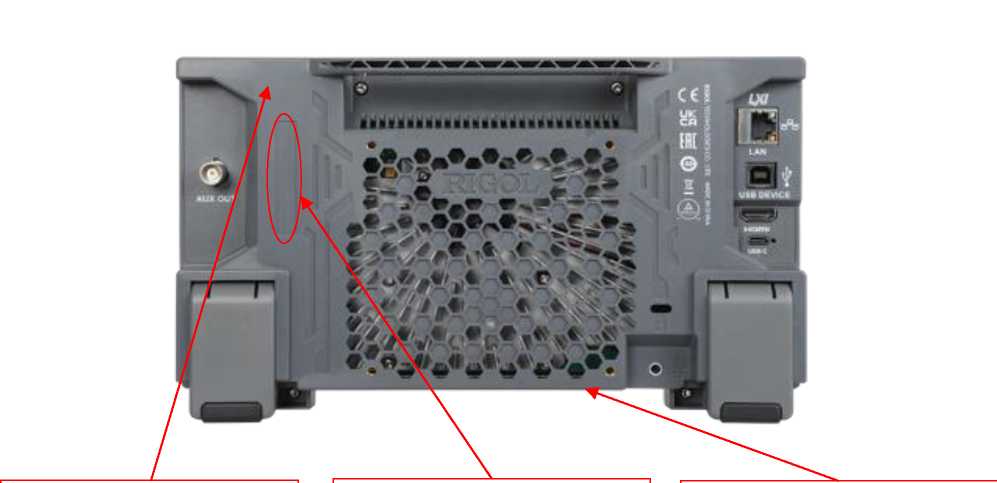

Рисунок 3 - Задняя панель осциллографов RIGOL DHO8ZZ

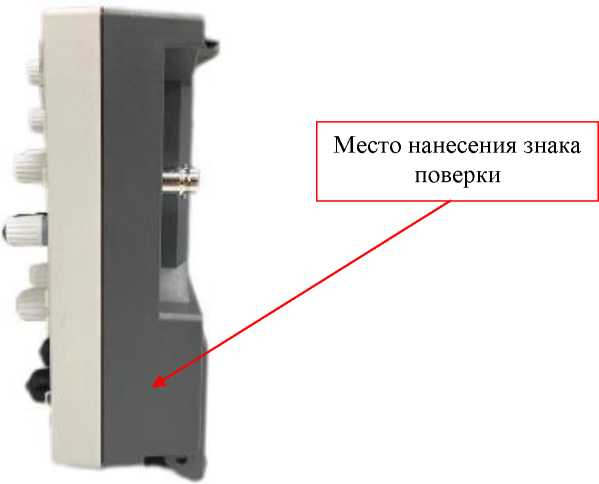

Рисунок 4 - Боковая панель осциллографов RIGOL DHO8ZZ
Заводской номер

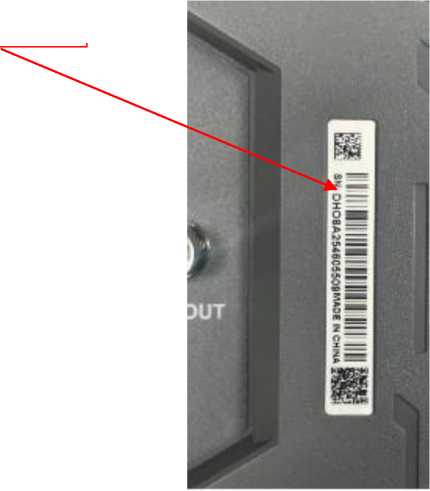

Рисунок 5 - Фрагмент задней панели осциллографов RIGOL DHO8ZZ
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | DHO800_Firmware |
| Номер версии (идентификационный номер) | не ниже 00.01.01 |
Метрологические и технические характеристики осциллографов представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Модель осциллографа | DHO802 | DHO804 | DHO812 | DHO814 |
| Число каналов | 2 | 4 | 2 | 4 |
| Верхняя частота полосы пропускания | 70 МГц | 100 | МГц | |
| Входное сопротивление, МОм | ||||
| Пределы допускаемой абсолютной погрешности значения входного сопротивления, МОм | ±1-10’4 | |||
| Входная ёмкость, пФ | 15 | |||
| Пределы допускаемой абсолютной погрешности значения входной емкости, пФ | ±3 | |||
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 |
| Диапазон коэффициентов развертки | от 5 нс/дел до 500 с/дел | |||
| Диапазон коэффициентов отклонения | от 500 мкВ/дел до 10 В/дел | |||
| Пределы допускаемой относительной погрешность коэффициента отклонения, %, для Ко от 1 мВ/дел. до 5 мВ/дел от 5 мВ/дел. включ. | ±2 ±1 | |||
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, мВ1, в диапазоне от 1 мВ/дел. до 200 мВ/дел. включ. от 200 мВ/дел. | ±(0,1-Ко+0,015-|исм|+2 мВ) ±(0,1-Ко+0,01-|исм|+2 мВ) | |||
| Предел допускаемой погрешности измерения временных интервалов, не более 2 | (25+5 -N)-10-6 | |||
| Примечания: 1) здесь Ко - коэффициент отклонения по вертикали, мВ/дел.; исм— постоянное напряжение смещения, мВ; 2) для длительности временного интервала 1 мс; N - значение целого количества лет после выпуска из производства, или последней заводской подстройки частоты опорного генератора, округлённое в большую сторону | ||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети частотой от 50 до 60 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт | 45 |
| Габаритные размеры, ширинахглубинахвысота, мм, не более | 266х78х162 |
| Масса, кг, не более | 1,8 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 3 |
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Осциллограф цифровой | RIGOL DHO8ZZ | 1 |
| Блок питания | - | 1 |
| Руководство по эксплуатации | QGA36105-1110 | 1 |
| Пассивный пробник напряжения для: DHO812/DHO802 DHO814/DHO804 | PVP3150 | 2 4 |
| Кабель заземления с разъёмом типа Ьапапа | - | 1 |
приведены в главе 8 «Осциллографы цифровые RIGOL DHO8ZZ. Руководство по эксплуатации», QGA36105-1110.
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Осциллографы цифровые RIGOL DHO8ZZ», стандарт предприятия, DSA3601-1110-RU.
