| Номер в госреестре | 97645-26 |
| Наименование СИ | Осциллографы-мультиметры цифровые |
| Обозначение типа СИ | D-Expert |
| Изготовитель | Общество с ограниченной ответственностью «ПОЖСТРОЙЭКСПЕРТ» |
| Год регистрации | 2026 |
| Срок свидетельства | 09.02.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы-мультиметры цифровые D-Expert (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров электрических сигналов, напряжения и силы постоянного и переменного тока, сопротивления постоянному току и электрической емкости.
Принцип действия осциллографов-мультиметров основан на высокоскоростном преобразовании входного аналогового сигнала в цифровой формат, с последующей регистрацией данных в модуле памяти, их цифровой обработкой и индикацией на жидкокристаллическом дисплее.
Конструктивно осциллографы-мультиметры выполнены в пластмассовом корпусе в виде портативного моноблока. На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, входные разъемы для измерений в режиме мультиметра. На тыльной панели осциллографов-мультиметров расположены батарейный отсек и регулируемая подставка. На верхней торцевой панели осциллографов-мультиметров расположены входные разъемы для измерений в режиме осциллографа. На правой боковой панели осциллографов-мультиметров расположены выходной разъем калибратора пробников и разъем Type-C для зарядки и связи с персональным компьютером.
Осциллографы-мультиметры выпускаются в четырех модификациях: D-Expert DE-40, D-Expert DE-70, D-Expert DE-100, D-Expert DE-200, отличающихся метрологическими характеристиками.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на осциллографы-мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.
Цветовая гамма корпуса осциллографов-мультиметров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения
заводского номера
flOMGMOI

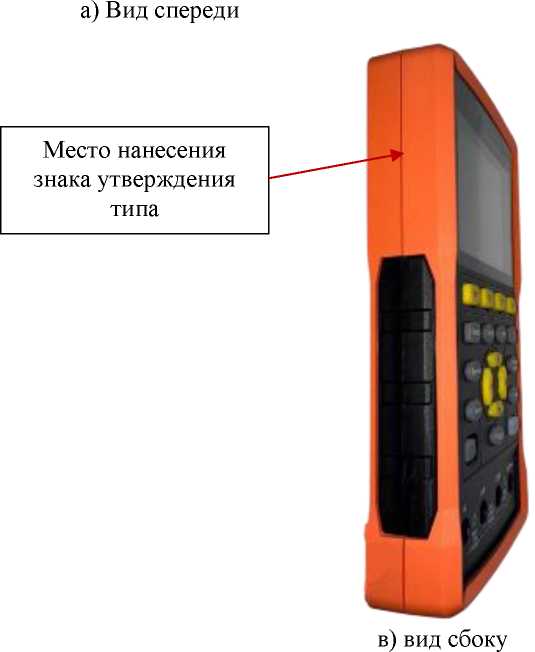

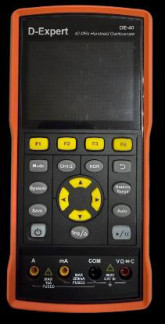

Рисунок 1 - Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
б) Вид сзади
Программное обеспечение (далее - ПО) осциллографов-мультиметров состоит из встроенного ПО.
Конструкция осциллографов-мультиметров исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики осциллографов-мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО осциллографов-мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | V1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Входное сопротивление, МОм | 1,00±0,02 |
| Входная емкость, пФ | 16±10 |
| Диапазон значений коэффициента отклонения Ко | от 10 мВ/дел до 10 В/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±3 |
| Верхняя частота полосы пропускания для модификаций, МГц: 1) - D-Expert DE-40 - D-Expert DE-70 - D-Expert DE-100 - D-Expert DE-200 | 40 70 100 200 |
| Время нарастания переходной характеристики для модификаций, нс, не более: - D-Expert DE-40 - D-Expert DE-70 - D-Expert DE-100 - D-Expert DE-200 | 8 5 3,5 1,75 |
| Диапазон значений коэффициента развертки (с шагом 1-2-5): - D-Expert DE-40, D-Expert DE-70 - D-Expert DE-100, D-Expert DE-200 | от 5 нс/дел до 1000 с/дел от 2 нс/дел до 1000 с/дел |
| Пределы допускаемой относительной погрешности коэффициента развертки, % | ±0,0001 |
| 1) По уровню напряжения 0,707 (-3 дБ) от устанавливаемого значения напряжения при частоте 50 кГц. | |
Таблица 3 - Метрологические характеристики в режиме измерения напряжения постоянного тока
| Верхний предел поддиапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений |
| 200,00 мВ | 0,01 мВ | ±(0,003-0™ +10*) |
| 2,0000 В | 0,0001 В | ±(0,003-0^+5*) |
| 20,000 В | 0,001 В | |
| 200,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | |
| Примечание: иизм- измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 4 - Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц)
| Верхний предел поддиапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений |
| 200,00 мВ | 0,01 мВ | ±(0,008-0зм+10*) |
| 2,0000 В | 0,0001 В | |
| 20,000 В | 0,001 В | |
| 200,00 В | 0,01 В | |
| 750,0 В | 0,1 В | ±(0,01-0™+10-k) |
Примечание: иизм - измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В.
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока
| Верхний предел поддиапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений |
| 200,00 мА | 0,01 мА | ±(0,008-1изм+10*) |
| 10,000 А | 0,001 А | ±(0,025-^+10*) |
| Примечание: 1изм- измеренное значение силы постоянного тока, мА, А. | ||
Таблица 6 - Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц)
| Верхний предел поддиапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений |
| 200,00 мА | 0,01 мА | ±(0,01-1^+10*) |
| 10,000 А | 0,001 А | ±(0,028-^+10*) |
| Примечание: 1изм - измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. | ||
Таблица 7 - Метрологические характеристики в режиме измерения электрического сопротивления постоянному току
| Верхний предел поддиапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений |
| 200,00 Ом | 0,01 Ом | ±(0,02<Иизм +10-k) |
| 2,0000 кОм | 0,0001 кОм | ±(0,008<Иизм +5-k) |
| 20,000 кОм | 0,001 кОм | ±(0,008^изм+3±) |
| 200,00 кОм | 0,01 кОм | |
| 2,0000 МОм | 0,0001 МОм | |
| 20,000 МОм | 0,001 МОм | ±(0,01^м+з-к) |
| 100,00 МОм | 0,01 МОм | ±(0,05^ИЗм+10-к) |
| Примечание: Rизм - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости
| Верхний предел поддиапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений |
| 20,000 нФ | 0,001 нФ | ±(0,03^Сизм+10±) |
| 200,00 нФ | 0,01 нФ | |
| 2,0000 мкФ | 0,0001 мкФ | |
| 20,000 мкФ | 0,001 мкФ | |
| 200,00 мкФ | 0,01 мкФ | |
| 2,0000 мФ | 0,0001 мФ |
Примечание: Сизм— измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 9 - Технические характеристики
| Наименование характеристики | Значение |
| Количество каналов в режиме осциллографа | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50 |
| Электропитание от аккумулятора, напряжение постоянного тока, В | 3,7 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 198x96x38 |
| Масса (без аккумулятора), кг, не более | 0,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +25 °С, %, не более | от 0 до +40 90 |
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую поверхность корпуса осциллографа-мультиметра любым технологическим способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф-мультиметр цифровой D-Expert | DE-40/DE-70/ DE-100/DE-200 | 1 шт. |
| Осциллографический пробник с набором комплектующих | - | 1 шт. |
| Измерительные щупы | - | 2 шт. |
| Кабель BNC - зажимы «крокодилы» | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3 «Порядок работы» руководства по эксплуатации.
