| Номер в госреестре | 97644-26 |
| Наименование СИ | Измерители-сигнализаторы температуры масла трансформаторов |
| Обозначение типа СИ | BWY-806ATH |
| Изготовитель | Fujian LEAD Automatic Equipment Co.,Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-сигнализаторы температуры масла трансформаторов BWY-806ATH (далее по тексту - измерители) предназначены для измерений температуры масла силовых трансформаторов и для сигнализации превышения пороговых значений температуры.
Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон измерителя изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата).
Измерители относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном из нержавеющей стали.
Внутри корпуса измерителей (под съемной крышкой) также размещены 6 пар клемм от механических микровыключателей для подключения контроллеров охлаждающей системы и других устройств защиты от перегрева, а также 3 клеммы для вывода выходного сигнала электрического сопротивления от встроенного в корпус термобаллона термопреобразователя сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 и 3-х проводной схемой соединения внутренних проводов с чувствительным элементом.
Фотография общего вида измерителей приведена на рисунке 1.
Заводской номер измерителей в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на боковую часть корпуса измерителя.
Пломбирование измерителей не предусмотрено.
Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Место нанесения заводского номера

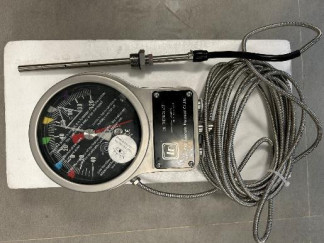

Рисунок 1 - Общий вид измерителей-сигнализаторов температуры масла трансформаторов
BWY-806ATH
Метрологические и технические характеристики измерителей приведены в таблицах 1-2.
Показатели надежности приведены в таблице 3.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +120 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры в диапазоне св. -20 °С, % | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до -20 °С включ., °С | ±5,0 |
| Пределы допускаемого отклонения сопротивления от НСХ (в температурном эквиваленте), при измерении температуры при помощи ТС (допуск, соответствующий классу «В» по ГОСТ 6651-2009), °С | ±(0,3 + 0,005-ltl) |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к диапазону измерений погрешности срабатывания сигнализирующих устройств, % | ±3,0 |
| Itl - абсолютное значение температуры, °С, без учета знака. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Цена деления шкалы, °С: - в диапазоне от -40 °С до -20 °С вкл. - в диапазоне св. -20 °С до +120 °С | 5 2 |
| Длина соединительного капилляра, мм, не более | 10 000 |
| Длина термобаллона, мм, не более | 320 |
| Диаметр корпуса термобаллона, мм | 14 |
| Глубина погружения термобаллона, мм, не менее | 150 |
| Габаритные размеры корпуса измерителя (высота х ширина х толщина), мм, не более | 290х180х100 |
| Масса, кг, не более | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +55 95 (без конденсации) |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 120 000 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель-сигнализатор температуры масла трансформаторов | BWY-806ATH | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе «Принцип действия и функции» Руководства по эксплуатации на средство измерений.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия фирмы «Fujian LEAD Automatic Equipment Co.,Ltd.», Китай
