| Номер в госреестре | 97635-26 |
| Наименование СИ | Прессы испытательные |
| Обозначение типа СИ | SC-500 |
| Изготовитель | INGENIERIA Y DESARROLLO DE MAQUINAS S.L. (IDM test) |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прессы испытательные SC-500 (далее - прессы) предназначены для измерения силы при механических испытаниях образцов гофрированного картона и аналогичной продукции на сжатие в режиме статического нагружения.
Принцип действия прессов заключается в измерении силы, возникающей при перемещении активной опоры с постоянной заданной скоростью, в процессе испытания образов на сжатие.
Конструктивно прессы состоят из корпуса, в котором установлены блок нагружения и блок управления.
Блок нагружения состоит из электродвигателя, соединённого через винтовой механизм, и тензометрический датчик с подвижной опорой. Блок нагружения служит для испытания образцов и их фиксации в рабочем пространстве пресса.
Блок управления состоит из ЖК-дисплея и набора функциональных клавиш. Блок управления предназначен для преобразования электрических сигналов с тензометрического датчика в цифровой; хранение и анализ результатов измерений; управление циклом испытаний; вывод результатов измерений на ЖК-дисплей.
Прессы SC-500 изготавливаются в двух модификациях с одинаковыми характеристиками и аналогичных по принципу действия, отличающихся местом расположения блока управления.
SC-500-A - нижнее расположение блока управления;
SC-500-B - верхнее расположение блока управления.
На корпусе пресса с обратной стороны при помощи клея устанавливается маркировочная табличка, содержащая следующую информацию: тип средства измерений, модификация, товарный знак и сведения об изготовителе, номинальная нагрузка, знак утверждения типа, напряжение питания, серийный номер (в виде цифрового кода), год выпуска. Информация на табличку наносится печатным способом.
Пломбирование прессов и нанесение знака поверки на его корпус не предусмотрено.
Общий вид прессов представлен на рисунках 1 и 2.

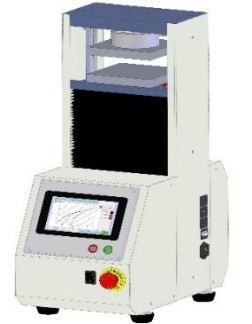

Рисунок 1 - Модификация SC-500-A
Программное обеспечение прессов защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | не доступно пользователю |
| Номер версии (идентификационный номер ПО) | 3.1.430-Х |
| Цифровой идентификатор ПО | - |
*где Х принимает значение от 1 до 99 и не является метрологический значимой частью.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристик |
| Диапазон измерений силы, Н | от 50 до 5000 |
| Диапазон измерений скорости перемещения подвижной опоры, мм/мин. | от 8,0 до 50,0 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±1,0 |
| Пределы допускаемой относительной погрешности измерения скорости перемещения подвижной опоры, % | ±5,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| SC-500-А | SC-500-B | |
| Диапазон перемещения подвижной опоры, мм | от 0 до 150 | от 0 до 140 |
| Условия эксплуатации: -температура окружающей среды, °С | от +15 до +25 | |
| -относительная влажность, %, не более | 85 | |
| Напряжение питания от сети переменного тока, В | 220 ±22 | |
| Габаритные размеры: - длина, мм, не более | 280 | 380 |
| - ширина, мм, не более | 480 | 405 |
| - высота, мм, не более | 770 | 665 |
| Масса, кг, не более | 70 | 65 |
наносится типографским способом на титульные листы эксплуатационной документации и маркировочную табличку.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Прессы испытательные | SC-500-А или SC-500-B | 1 шт. |
| Руководство по эксплуатации | SC-500-РЭ | 1 шт. |
| Паспорт | SC-500-ПС | 1 шт. |
приведены в разделе 5.1 «Выполнение измерений» документа «SC-500-РЭ. Руководство по эксплуатации».
Приказ Росстандарта от 22 октября 2019 г № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»
