| Номер в госреестре | 97630-26 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | RIGOL DHO4ZZZ |
| Изготовитель | RIGOL TECHNOLOGIES CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые RIGOL DHO4ZZZ (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного электрического сигнала в цифровой код в реальном времени и отображении результатов измерений на жидкокристаллическом индикаторе. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы выпускаются в трех модификациях и отличаются диапазоном частот.
Таблица 1 - Модификации осциллографов RIGOL DHO4ZZZ
| Модификация | DHO4204 | DHO4404 | DHO4804 |
| Полоса пропускания, МГц | 200 | 400 | 800 |
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении и снабжены поворотной ручкой для переноски. Основные узлы в конструкции: сенсорный экран, входные делители, аналого-цифровой преобразователь, мультиплексоры, микропроцессор, устройство управления, блок питания. Питание осциллографов осуществляется от сети переменного тока или блока питания - аккумуляторной батареи.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели либо дистанционно по интерфейсам USB, Ethernet.
На передней панели осциллографов (рисунок 1) размещены сенсорный экран, многофункциональные поворотные ручки, кнопка включения, кнопки управления, входные разъемы, разъемы интерфейса USB HOST, выхода прямоугольного сигнала компенсации пробника.
На задней панели размещены разъемы входа и выхода опорной частоты, выхода сигнала внешнего запуска, интерфейсов HDMI, LAN, USB DEVICE (внешнее управление), разъем с предохранителем для подключения кабеля питания от сети переменного тока.
Обозначение модификации осциллографа наносится на лицевую панель методом шелкографии (рисунок 1). Уникальный заводской номер с 14-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель осциллографов (рисунки 2 и 4).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на боковую панель осциллографов (рисунок 3).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование нижней панели специальными стикер-наклейками (рисунок 2).

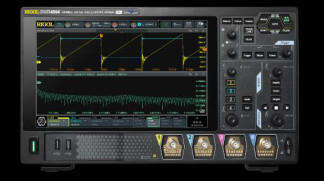

Рисунок 1 - Передняя панель осциллографов RIGOL DHO4ZZZ
Место нанесения Место
заводского номера пломбирования
Рисунок 2 - Задняя панель осциллографов RIGOL DHO4ZZZ
Место нанесения знака поверки
Место нанесения знака утверждения
Рисунок 3 - Боковая панель осциллографов RIGOL DHO4ZZZ
Заводской номер
Рисунок 4 - Фрагмент задней панели осциллографов RIGOL DHO4ZZZ
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
аблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | DHO4000_Firmware |
| Номер версии (идентификационный номер) | не ниже 00.02.07 |
Метрологические и технические характеристики осциллографов представлены в таблицах 3 и 4.
аблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | 3 | 4 |
| Модификация осциллографа | DHO4204 | DHO4404 | DHO4804 |
| Число каналов | 4 | ||
| Верхняя частота полосы пропускания 1 | 200 МГц | 400 МГц | 800 МГц |
| Входное сопротивление | 1 МОм, 50 Ом | ||
| Пределы допускаемой относительной погрешности значения входного сопротивления, % | ±1 | ||
| Входная емкость, пФ | 19 | ||
| Пределы допускаемой абсолютной погрешности значения входной емкости, пФ | ±3 | ||
| Диапазон коэффициентов развертки | от 500 пс/дел до 1,000 с/дел | ||
| Диапазон коэффициентов отклонения для входного сопротивления - 50 Ом - 1 МОм | от 100 мкВ/дел до 1 В/дел от 100 мкВ/дел до 10 В/дел | ||
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±2 | ||
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, мВ 2 до 200 мВ/дел. включ. более 200 мВ/дел | ± (0,1 •Ko +0,015^|исм| +2 мВ) ± (0,1 Ko +0,01-|исм| +2 мВ) | ||
| Пределы допускаемой абсолютной погрешности частоты опорного генератора, Гц 3 | ±Fоx(1,5+N^10-6 | ||
| Уровень собственных шумов осциллографа для коэффициентов отклонения 4 - для входного сопротивления 50 Ом 1 мВ/дел 2 мВ/дел 5 мВ/дел 10 мВ/дел 20 мВ/дел 50 мВ/дел 100 мВ/дел 200 мВ/дел 500 мВ/дел 1 В/дел | 56 мкВ 68 мкВ 74 мкВ 76 мкВ 97 мкВ 134 мкВ 974 мкВ 1,2 мВ 3,6 мВ 4,3 мВ | 81 мкВ 76 мкВ 82 мкВ 87 мкВ 101 мкВ 162 мкВ 1,1 мВ 1,3 мВ 4,3 мВ 5,0 мВ | 117 мкВ 77 мкВ 95 мкВ 101 мкВ 144 мкВ 305 мкВ 1,4 мВ 1,8 мВ 6,0 мВ 7,9 мВ |
П Продолжение таблицы 3
| 1 | 2 | 3 | 4 |
| - для входного сопротивления 1 МОм 1 мВ/дел 2 мВ/дел 5 мВ/дел 10 мВ/дел 20 мВ/дел 50 мВ/дел 100 мВ/дел 200 мВ/дел 500 мВ/дел 1 В/дел 2 В/дел 5 В/дел 10 В/дел | 73 мкВ 76 мкВ 91 мкВ 92 мкВ 120 мкВ 205 мкВ 1,5 мВ 1,6 мВ 5,7 мВ 6,7 мВ 9,4 мВ 46 мВ 59 мВ | 94 мкВ 96 мкВ 130 мкВ 131 мкВ 174 мкВ 307 мкВ 2 мВ 2,3 мВ 8 мВ 10 мВ 14 мВ 66 мВ 87 мВ | 98 мкВ 102 мкВ 208 мкВ 209 мкВ 278 мкВ 515 мкВ 2,6 мВ 3,2 мВ 11 мВ 14 мВ 23 мВ 101 мВ 137 мВ |
| Примечания: 1) полоса пропускания по уровню -3 дБ; 2) Ko - коэффициент отклонения, мВ/дел.; исм - постоянное напряжение смещения, мВ; 3) N - значение целого количества лет после выпуска из производства, или последней заводской подстройки частоты опорного генератора, округлённое в большую сторону; Fо - значение опорной частоты, Fо= 10 МГц; 4) типовые (справочные) значения | |||
аблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети частотой от 50 до 60 Гц, В | от 100 до 240 |
| Потребляемая мощность, ВА, не более | 400 |
| Габаритные размеры, ширинахглубинахвысота, мм, не более* | 358x120x215 |
| Масса, кг, не более | 3,8 |
| Рабочие условия применения: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106 |
| * Примечание - Габаритные размеры и масса указаны без учета размеров блока питания | |
аблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 3 |
наносится на боковую панель корпуса осциллографов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Осциллограф цифровой | RIGOL DHO4ZZZ | 1 |
| Руководство по эксплуатации | UGA33101-1110-RUS | 1 |
| Кабель питания | - | 1 |
| Кабель USB | - | 1 |
| Пассивный пробник напряжения для DHO4204 | PVP2350 | 4 |
| Пассивный пробник напряжения для DHO4404/DHO4804 | RP3500 | 4 |
| Блок питания | - | по заказу |
приведены в главе 8 «Осциллографы цифровые RIGOL DHO4ZZZ. Руководство по эксплуатации», QGA33103-1110-RUS.
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»
«Осциллографы цифровые RIGOL DHO4ZZZ. Стандарт предприятия»,
DSA33105-1110 RU
