| Номер в госреестре | 97629-26 |
| Наименование СИ | Микрометры рычажные |
| Обозначение типа СИ | Miyamotometrology |
| Изготовитель | Производственная площадка Hunan Temec Electromechanical Co, Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры рычажные Miyamotometrology (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного или цифрового отсчетного устройства. При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометр представляет собой скобу (может иметь теплоизоляционную накладку), в которую справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. Микрометрическая головка микрометра состоит из микрометрического винта, стопорного устройства, стебля со шкалой вдоль оси, барабана с делениями на скосе.
Микрометры изготавливаются следующих моделей:
- 2912 - с отсчетным устройством, встроенным в скобу;
- 2941, 2942 - с цифровым отсчетным устройством, встроенным в скобу;
- 2911 - оснащенные съемным отсчетным устройством.
Микрометры моделей 2912, 2941 и 2942 с нижним пределом диапазона измерений от 25 мм и микрометры модели 2911 снабжаются установочными мерами. Установочные меры длиной до 275 мм изготавливаются с плоскими поверхностями, а свыше 275 мм - со сферическими поверхностями.
В качестве съемного отсчетного устройства для микрометров модели 2911 применяются индикаторы часового типа модификаций 7221-10 и 7221-10F или индикаторы цифровые модификации 7122-10.
Микрометры отличаются между собой внешним видом, конструкцией, метрологическими и техническими характеристиками.
Микрометры моделей 2941 и 2942 выпускаются со степенью защиты IP54 по ГОСТ 14254-2015.
Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного источника питания (батареи).
Общий вид микрометров указан на рисунках 1 - 4.
Общий вид съемных отсчетных устройств представлен на рисунках 5 - 6.
Модели разделяются на модификации, отличающиеся между собой пределами допускаемой абсолютной погрешности измерений и диапазонами измерений. В обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель микрометра.
Товарный знак мглыа та UEifMi с-зт наносится на паспорт микрометров типографским методом, на теплоизоляционную накладку, скобу или микрометрическую головку краской, лазерной маркировкой или с помощью наклейки.
Заводской номер микрометра и отсчетного устройства (для микрометров моделей 2911) в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки или краской в местах, указанных на рисунке 7.
Цвета теплоизоляционной накладки, отсчетного устройства и/или скобы могут отличаться от представленных на рисунках и не влияют на метрологические характеристики микрометров.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

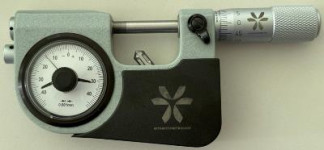

Рисунок 1 - Общий вид микрометров модели 2912
Рисунок 2 - Общий вид микрометров моделей 2941 и 2942
Рисунок 3 - Общий вид микрометров модели 2911 модификаций 2911-100, 2911-200, 2911-300
Рисунок 4 - Общий вид микрометров модели 2911 модификаций 2911-400, 2911-500, 2911-600, 2911-700, 2911-800, 2911-900, 2911-1000
Рисунок 5 - Общий вид индикатора цифрового модификации 7122-10
Рисунок 6 - Общий вид индикатора часового типа модификации 7221-10 и 7221-10F
Места нанесения заводского номера
Рисунок 7 - Возможные места нанесения заводских номеров
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики микрометров модели 2912
| Модель | Модификация | Диапазон измерений микрометра, мм | Отсчетное устройство | Цена деления микрометрической головки, мм | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | ||
| Цена деления, мм | Диапазон показаний, мм | Пределы допускаемой абсолютной погрешности, мм | |||||
| 2912 | 2912-25 | от 0 до 25 | 0,001 | ±0,04 | ±0,001 | 0,002 | ±4 |
| 2912-50 | от 25 до 50 | ±4 | |||||
| 2912-75 | от 50 до 75 | ±6 | |||||
| 2912-100 | от 75 до 100 | ±6 | |||||
| 2912-125 | от 100 до 125 | ±6 | |||||
| 2912-150 | от 125 до 150 | ±6 | |||||
| 2912-175 | от 150 до 175 | ±6 | |||||
Таблица 2 - Метрологические характеристики микрометров модели 2941, 2942
| Модель | Модификация | Диапазон измерений микрометра, мм | Отсчетное устройство | Цена деления микрометрической головки, мм | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | ||
| Шаг дискретности, мм | Диапазон показаний, мм | Пределы допускаемой абсолютной погрешности, мм | |||||
| 2941 | 2941-25 | от 0 до 25 | 0,0005 | ±0,04 | ±0,001 | 0,002 | ±4 |
| 2941-50 | от 25 до 50 | ±4 | |||||
| 2941-75 | от 50 до 75 | ±5 | |||||
| 2941-100 | от 75 до 100 | ±5 | |||||
| 2942 | 2942-25 | от 0 до 25 | 0,0002 | ±0,04 | ±0,001 | 0,002 | ±4 |
| 2942-50 | от 25 до 50 | ±4 | |||||
| 2942-75 | от 50 до 75 | ±5 | |||||
| 2942-100 | от 75 до 100 | ±5 | |||||
Таблица 3 - Метрологические характеристики микрометров модели 2911 с индикатором часового типа модификации 7221-10 или 7221-10F
| Модель | Модификация | Диапазон измерений микрометра, мм | Отсчетное устройство | Цена деления микрометрической головки, мм | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | |
| Цена деления, мм | Диапазон показаний, мм | |||||
| 2911 | 2911-100 | от 0 до 100 | 0,01 | от 0 до 10 | 0,01 | ±16 |
| 2911-200 | от 100 до 200 | ±17 | ||||
| 2911-300 | от 200 до 300 | ±18 | ||||
| 2911-400 | от 300 до 400 | ±19 | ||||
| 2911-500 | от 400 до 500 | ±20 | ||||
| 2911-600 | от 500 до 600 | ±21 | ||||
| 2911-700 | от 600 до 700 | ±22 | ||||
| 2911-800 | от 700 до 800 | ±23 | ||||
| 2911-900 | от 800 до 900 | ±24 | ||||
| 2911-1000 | от 900 до 1000 | ±25 | ||||
Таблица 4 - Метрологические характеристики микрометров модели 2911 с индикатором цифровым модификации 7122-10
| Модель | Модификация | Диапазон измерений микрометра, мм | Отсчетное устройство | Цена деления микрометрической головки, мм | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | |
| Шаг дискретности, мм | Диапазон показаний, мм | |||||
| 2911 | 2911-100 | от 0 до 100 | 0,01 | от 0 до 12,7 | 0,01 | ±16 |
| 2911-200 | от 100 до 200 | ±17 | ||||
| 2911-300 | от 200 до 300 | ±18 | ||||
| 2911-400 | от 300 до 400 | ±19 | ||||
| 2911-500 | от 400 до 500 | ±20 | ||||
| 2911-600 | от 500 до 600 | ±21 | ||||
| 2911-700 | от 600 до 700 | ±22 | ||||
| 2911-800 | от 700 до 800 | ±23 | ||||
| 2911-900 | от 800 до 900 | ±24 | ||||
| 2911-1000 | от 900 до 1000 | ±25 | ||||
Таблица 5 - Метрологические характеристики
| Модель | Модификация | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | Отклонение от параллельности измерительных поверхностей, мкм, не более | Отклонение от плоскостности измерительных поверхностей, мкм, не более |
| 2912 | 2912-25 | от 4 до 10 | 2 | 1,0 | 0,3 |
| 2912-50 | |||||
| 2912-75 | от 6 до 12 | 1,2 | |||
| 2912-100 | |||||
| 2912-125 | от 10 до 15 | 2,0 | |||
| 2912-150 | |||||
| 2912-175 | 2,5 | ||||
| 2941 | 2941-25 | от 4 до 10 | 2 | 1,0 | 0,3 |
| 2941-50 | |||||
| 2941-75 | от 6 до 12 | 1,2 | |||
| 2941-100 | |||||
| 2942 | 2942-25 | от 4 до 10 | 2 | 1,0 | 0,3 |
| 2942-50 | |||||
| 2942-75 | от 6 до 12 | 1,2 | |||
| 2942-100 | |||||
| 2911 | 2911-100 | от 5 до 10 | 2 | 5,0 | 0,6 |
| 2911-200 | 6,0 | ||||
| 2911-300 | 7,0 | ||||
| 2911-400 | 8,0 | ||||
| 2911-500 | |||||
| 2911-600 | 10,0 | ||||
| 2911-700 | 12,0 | ||||
| 2911-800 | 14,0 | ||||
| 2911-900 | 16,0 | ||||
| 2911-1000 | 18,0 |
Таблица 6 - Метрологические характеристики установочных мер для микрометров моделей 2912, 2941, 2942
| Номинальный размер установочной меры, мм | Допускаемое отклонение от номинального размера установочной меры, мкм | Допуск плоскопараллельности измерительных поверхностей установочных мер, мкм |
| 25 | ±0,5 | 1,0 |
| 50 | ±0,5 | 1,0 |
| 75 | ±0,5 | 1,0 |
| 100 | ±1,0 | 1,5 |
| 125 | ±1,0 | 1,5 |
| 150 | ±1,0 | 1,5 |
Таблица 7 - Метрологические характеристики установочных мер для микрометров модели 2911
| Номинальный размер установочной меры, мм | Допускаемое отклонение от номинального размера установочной меры, мкм | Допуск плоскопараллельности измерительных поверхностей установочных мер, мкм |
| 25 | ±1,5 | 2,0 |
| 50 | ±2,0 | 2,0 |
| 75 | ±2,5 | 2,5 |
| 100 | ±3,0 | 3,0 |
| 125 | ±3,5 | 3,0 |
| 150 | ±4,0 | 3,5 |
| 175 | ±4,5 | 3,5 |
| 200 | ±5,0 | 4,5 |
| 225 | ±5,5 | 4,5 |
| 250 | ±6,0 | 4,5 |
| 275 | ±6,5 | 4,5 |
| 325 | ±7,5 | - |
| 375 | ±8,5 | |
| 425 | ±9,5 | |
| 475 | ±10,5 | |
| 525 | ±11,5 | |
| 575 | ±12,5 | |
| 625 | ±13,5 | |
| 675 | ±14,5 | |
| 725 | ±15,5 | |
| 775 | ±16,5 | |
| 825 | ±17,5 | |
| 875 | ±18,5 | |
| 925 | ±19,5 | |
| 975 | ±20,5 |
Таблица 8 - Технические характеристики
| Модель | Наибольшее перемещение подвижной пятки, мм |
| 2912 | 1,0 |
| 2941, 2942 | 2,0 |
| 2911 | 5,0 |
Таблица 9 - Габаритные размеры и масса
| Модель | Модификация | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| 2911 | 2911-100 | 430х260х60 | 1,850 |
| 2911-200 | 380x230x40 | 1,880 | |
| 2911-300 | 540x360x60 | 3,655 | |
| 2911-400 | 690x480x80 | 5,250 | |
| 2911-500 | 790x520x80 | 7,900 | |
| 2911-600 | 890x620x80 | 9,600 | |
| 2911-700 | 990x670x80 | 11,400 | |
| 2911-800 | 1100x790x90 | 14,600 | |
| 2911-900 | 1200x860x90 | 17,000 | |
| 2911-1000 | 1310x940x90 | 18,660 |
Продолжение таблицы 9
| Модель | Модификация | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| 2912 | 2912-25 | 190x100x50 | 0,755 |
| 2912-50 | 240x130x50 | 1,015 | |
| 2912-75 | 300x180x50 | 1,430 | |
| 2912-100 | 300x180x50 | 1,700 | |
| 2912-125 | 310x170x60 | 1,770 | |
| 2912-150 | 310x170x60 | 1,850 | |
| 2912-175 | 340x190x60 | 1,980 | |
| 2941 | 2941-25 | 230x160x60 | 0,940 |
| 2941-50 | 260x180x60 | 1,140 | |
| 2941-75 | 290x210x60 | 1,320 | |
| 2941-100 | 320x240x60 | 1,550 | |
| 2942 | 2942-25 | 230x160x60 | 0,940 |
| 2942-50 | 260x180x60 | 1,140 | |
| 2942-75 | 290x210x60 | 1,320 | |
| 2942-100 | 320x240x60 | 1,550 |
Таблица 10 - Условия эксплуатации и степени защиты
| Наименование xарактеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуxа, °С - относительная влажность воздуxа, %, не более | от +15 до +25 80 |
| Степень защиты по ГОСТ 14254-2015 1) | IP54 |
| 1) Только для микрометров моделей 2941 и 2942 | |
Таблица 11 - Показатели надежности
| Наименование xарактеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, условныx измерений 1) | 550000 |
| 1) Под условным измерением понимают однократное возвратно-поступательное перемещение передвижной пятки в пределаx участка шкалы, на котором нормируется погрешность. | |
наносится типографским способом на титульный лист паспорта.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр рычажный Miyamotometrology 1) | - | 1 шт. |
| Отсчетное устройство Miyamotometrology 2) | - | 1 шт. |
| Установочная мера | - | 1 шт.3) |
| Источник питания (батарейка) 4) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт 1) | - | 1 экз. |
| 1) - модель и модификация в соответствии с заказом; 2) - для микромеров модели 2911; 3) - точное количество установочныx мер указано в паспорте; 4) - только для микрометров с цифровым отсчетным устройством. | ||
приведены в разделе 7 «Порядок работы и техническое обслуживание» паспорта микрометров.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ТУ 025-2024 «Микрометры рычажные Miyamotometrology. Технические условия»
