| Номер в госреестре | 97625-26 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | ВН5000А |
| Изготовитель | Beijing Bohua Xinzhi Technology, Inc. |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые ВН5000А (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (драйвера) и соединительного кабеля. Датчик питается высокочастотным напряжением от драйвера. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые ВН5000А 5 мм могут выпускаться в специальном исполнении NSv. Метрологические характеристики преобразователей 5 мм NSv не отличаются от метрологических характеристик преобразователей 5 мм.
Преобразователи вихретоковые ВН5000А выпускаются в следующих исполнениях:
Исполнение ВН5000А (5 мм, 8 мм и 11 мм):
Датчики в составе преобразователей выпускаются в следующих модификациях: BH5000A-AAA-BB-CC-DD-02
где:
ААА - номер спецификации (001-100, 171-190, 271-290 - 5 мм; 101-170 и 201-270 - 8 мм; 191-200 и 291-400 - 11 мм);
ВВ - длина датчика без резьбы (принимает значения от 00 до 85, например, 08 - 80 мм);
СС - длина корпуса (принимает значения от 03 до 95, например, 10 - 100 мм);
DD - длина датчика с кабелем (05, 10).
С соединительным кабелем:
ВН5000А -ААА-ВВВ-СС
где:
AAA - номер спецификации (130 - 5 и 8 мм, 630 - 5 мм NSv, 830 - 11 мм);
ВВВ - длина кабеля (принимает значения от 040 до 085, например, 040 - 4 м);
СС - бронирование (00 - не бронированный, 01 - бронированный).
С драйвером:
BH5000A-AAA-BB-C-D-E
где:
ААА - номер спецификации (180 - 5 и 8 мм, 680 - 5 мм NSv, 880 - 11 мм);
ВВ - общая длина системы (50 - 5 м, 90 - 9 м);
С - диаметр датчика (0 - 5мм, 5 мм NSv или 8 мм; 1- 11 мм);
D - коэффициент преобразования (0 - 7,87 В/мм; 1 - 3,94 В/мм);
Е - тип чувствительного элемента (0 - не керамический; 1 - керамический).

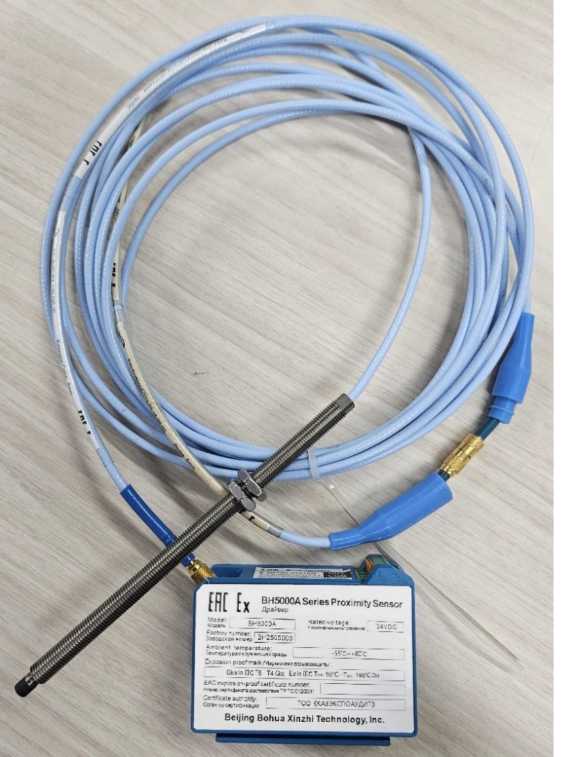

Общий вид преобразователей вихретоковых ВН5000А представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус драйвера методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.
Ш1 tx ВН5°00А Series Proximity Sensor
Mm BH5000A 1 gated voltage ol-jnr
1---— , Номинальноенагояжение
Factory number: ,^L,-,Ant-nn,n
оаводскои номер
Ambient temperature: \i---------------;-------------------
Температура окружающей среды \__-55'С~+8(УС
Expiosion-proof mark/Маркировка взрывозащиты :
_______0ExiaIICT6 T4Ga; Ех\шсТги 95‘С- Тг;; 195"CDa
EAC explosion-proof certificate number:
Номер сертификата соответствия TP ТС 012/20d 1__
Certificate authority: i--------------- — -
Орган no сертификации ____ TOO уКАЗЭКСПО АУДИО
Beijing Bohua Xinzhi Technology, Inc.

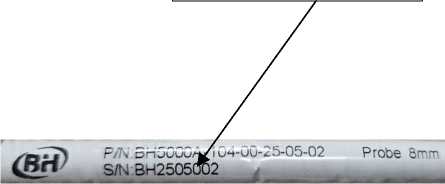

Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков, драйверов и соединительных кабелей из состава преобразователей вихретоковых ВН5000А
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения характеристики | ||
| 5 мм | 8 мм | 11 мм | |
| Номинальное значение коэффициента преобразования, В/мм | 7,87 | 3,94 | |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±5 | ||
| Диапазон измерений осевого перемещения, мм | от 0,25 до 2,3 | от 0,5 до 4,5 | |
| Пределы допускаемой основной относительной погрешности измерений осевого перемещения, % | ±5 | ||
| Диапазон измерений размаха виброперемещения, мкм | от 10 до 2500 | от 10 до 4000 | |
| Диапазон рабочих частот, Гц | от 0,1 до 1000 | ||
| Нелинейность амплитудной характеристики, % | ±5 | ||
| Неравномерность частотной характеристики в диапазоне рабочих частот, % | ±5 | ||
| Диапазон измерений частоты вращения, об/мин | от 1 до 240000 | ||
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1+N-0,001), N - значение частоты вращения | ||
| Пределы допускаемой дополнительной относительной погрешности измерений осевого перемещения, размаха виброперемещения, частоты вращения при изменении температуры окружающей среды, %/10°С | ±0,5 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации, °С: - датчика | от -55 до +232 |
| - драйвера | от -55 до +80 |
| - соединительного кабеля | от -55 до +232 |
| Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрвысота) | 14x250 |
| - драйвера, (длинахвысотахширина) | 90x36x72 |
| - соединительного кабеля (диаметрхдлина) | 9x8700 |
| Масса, кг, не более: - датчика (без кабеля) | 0,35 |
| - драйвера | 0,22 |
| - соединительного кабеля | 0,82 |
| Ех-маркировка взрывозащиты по ГОСТ 31610.0-2019: - датчика | 0Ех ia IIC Т6...Т1 Ga, |
| - драйвера | Ех ia IIIC T20080oC. T200440oC Da 0Ех ia IIC Т6...Т4 Ga, |
| - соединительного кабеля | Ех ia IIIC T20095oC. T200 1 95oC Da 0Ех ia IIC Т6...Т1 Ga, |
| Ех ia IIIC T20080oC. T200440oC Da |
наносится на титульный лист паспорта методом печати или наклейки.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь вихретоковый | ВН5000А | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 1 Руководства по эксплуатации «Инструкция по эксплуатации».
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия на преобразователи вихретоковые ВН5000А.
