| Номер в госреестре | 97624-26 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | WZPK2-348 |
| Изготовитель | XIYI Co., Ltd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления WZPK2-348 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры процесса и состояния различных агрегатов из состава взрывозащищенного высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи имеют неразборную конструкцию и конструктивно выполнены в виде измерительной вставки в защитной арматуре с монтажными элементами (в виде подвижного или неподвижного штуцера), соединенной с коммутационной головкой, выполненной из алюминиевого сплава. Внутрь измерительной вставки ТС помещены два платиновых ЧЭ с минеральной изоляцией проводов.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал защитной арматуры ТС - нержавеющая сталь.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
К ТС данного типа относятся термопреобразователи сопротивления WZPK2-348 с заводскими номерами: 24012063, 24012064, 24012065, 24012066, 24012067, 24052039, 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042, 24018082, 24018083, 24018084, 24018085, 24018086, 24052043, 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044, 24052045, 24052046, 24052047.

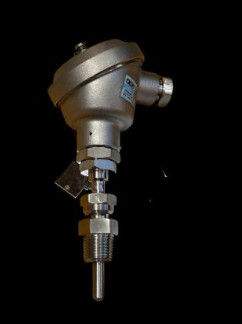

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к корпусу ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Метрологические и технические характеристики ТС приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -60 до +180 |
| Условное обозначение НСХ по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А |
| Допуск по ГОСТ 6651-2009, °С | ±(0,15+0,002-|t|) |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха не выше 80 %, МОм (при 500 В), не менее | 1000 |
| Длина монтажной части ТС, мм: - для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067, 24052039 | 100 |
| - для зав. №№ 24018082, 24018083, 24018084, 24018085, 24018086, 24052043 | 250 |
| - для зав. №№ 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042 - для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044, | 500 |
| 24052045, 24052046, 24052047 | 270 |
| Диаметр монтажной части ТС, мм - для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044, 24052045, 24052046, 24052047 - для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067, 24052039, 24018082, 24018083, 24018084, 24018085, 24018086, 24052043, 24012068,24012069,24012070,24012071, 24012072, 24012073, 24012074, 24012075,24012076,24012077, 24012078, 24012079, 24012080, 24012081, | 6 |
| 24052040, 24052041, 24052042 | 8 |
| Масса, г: - для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067, 24052039 | 780 |
| - для зав. №№ 24018082, 24018083, 24018084, 24018085, 24018086, 24052043 | 830 |
| - для зав. №№ 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042 - для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, | 930 |
| 24018104, 24052044, 24052045, 24052046, 24052047 | 890 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -52 до +85 |
| - относительная влажность воздуха, %, не более | 95 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления | WZPK2-348 | 51 шт. |
| Паспорт (на русском языке) | - | 51 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
