| Номер в госреестре | 97623-26 |
| Наименование СИ | Тепловизоры двухспектральные |
| Обозначение типа СИ | AT |
| Изготовитель | SHIJIAZHUANG KANG METER TECHNOLOGY CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры двухспектральные АТ предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на дисплее.
Конструктивно тепловизоры двухспектральные AT (далее - тепловизоры) состоят из объектива, приёмника и электронного блока, установленных в металлический корпус. В качестве устройства отображения используется внешний персональный компьютер.
Тепловизоры имеют два канала наблюдений - видимый и инфракрасный.
Видимый канал предназначен только для визуализации наблюдаемого объекта.
Инфракрасный канал предназначен для измерений радиационной температуры. Объектив улавливает инфракрасное (тепловое) электромагнитное излучение, исходящее от нагретого объекта, и через оптическую систему фокусирует на приёмник, представляющий собой неохлаждаемую матрицу, работающую в диапазоне длин волн от 7,5 до 14 мкм. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал, который по проводному каналу передаётся на устройство отображения. Полученная термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме.
В тепловизорах предусмотрена возможность установки значения излучательной способности объекта измерения температуры в зависимости от измеряемой температуры объекта.
Тепловизоры выпускаются в двух модификациях ATP160 и ATEX600-XT, отличающиеся друг от друга внешним видом и диапазоном измерений. У тепловизоров модификации ATEX600-XT есть 2 исполнения - с наличием, либо отсутствием светодиодного фонарика, а также может дополнительно присутствовать маркировка ATEX600-XT-13 или ATEX600-XT-6,5, где последние цифры указывают на фокусное расстояние объектива и углы поля зрения.
Нанесение знака поверки на тепловизоры не предусмотрено.
Серийный номер в виде цифрового или буквенно-цифрового обозначения наносится методом типографской печати на наклейку, прикрепленную к корпусу в месте, указанном на рисунке 2.
Расцветка корпусов может иметь различные цветовые исполнения.
Общий вид средства измерений, места нанесения серийного номера представлены на рисунках 1, 2.

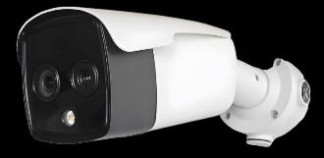

ATEX600-XT
Рисунок 1 - Общий вид средства измерений
ATP160
Места нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера
Пломбирование средства измерений не предусмотрено.
Встроенное ПО (микропрограмма) реализовано аппаратно. Метрологические характеристики тепловизоров нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство тепловизоров предприятием-изготовителем и недоступна для потребителя.
Конструкция тепловизоров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Модификация | ATP160 | ATEX600-XT | |
| Идентш | шкационные данные (признаки) | Значение | |
| Идентис | шкационное наименование ПО | Firmware Version | Firmware Version |
| Номер версии (идентификационный номер) ПО | не ниже V5.5.60 | не ниже 1.1.47 | |
| Цифровой идентификатор ПО | _ | _ | |
Автономное ПО «OnlineMonitor» устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Таблица 2 - Метрологические характеристики
| Модификация | ATP160 | ATEX600-XT |
| Наименование характеристики | Значение | |
| Диапазоны измерений температуры*, °С | от -20 до +150 от 0 до +550 | от -20 (-40**) до +150 от 0 до +410 |
| Пределы допускаемой погрешности измерений температуры: - абсолютной (в диапазоне до +100 °С включ.), °С - относительной (в диапазоне св. +100 °С), % | ± 2 ± 2 | ± 2 ± 2 |
| * - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; * * - в диапазоне от -40 °С до -20 °С не включ. погрешность не нормирована | ||
Таблица 3 -Технические характеристики
| Модификация | ATP160 | ATEX600-XT |
| Наименование характеристики | Значение | |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более | от -20 до +50 90 | от -40 до +70 90 |
| Количество пикселей матрицы детектора, пикселихпиксели | 160х120 | 640x480 |
| Углы поля зрения, градус по вертикали х градус по горизонтали, не менее | 92,6°х75,8° | 33°х26°* 60°х47°** |
| Коэффициент излучательной способности (изменяемый) | от 0,10 до 1,00 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 105x55x45 | 334x119x95 |
| Масса, кг, не более | 0,330 | 0,790 |
| * - углы поля зрения для исполнения ATEX600-XT-13 * * - углы поля зрения для исполнения ATEX600-XT-6,5 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор двухспектральный АТ | ATP160, ATEX600-XT | 1 шт. |
| Сетевой адаптер питания | _ | 1 шт. |
| Программное обеспечение на USB-накопителе | «OnlineMonitor» | 1 шт. |
| Кабель Ethernet | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Упаковочная коробка | 1 шт. |
приведены в разделах «Инструкция по подключению» руководств по эксплуатации на тепловизоры двухспектральные АТ.
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя SHIJIAZHUANG KANG METER TECHNOLOGY Co., Ltd., Китай.
