| Номер в госреестре | 97609-26 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | TR36-ZZZZ-TT |
| Изготовитель | Производственная площадка: WIKA Automation Instrument Suzhou Co., Ltd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры TR36-ZZZZ-TT (далее по тексту - датчики) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, в составе контрольно-измерительного оборудования мониторинга состояния высоковольтных преобразователей частоты (ВПЧ) с водяным охлаждением производства NANCAL Electric (Китай).
Принцип действия датчиков температуры основан на измерении и преобразовании измерительным преобразователем выходных сигналов электрического сопротивления от первичного преобразователя температуры в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Датчики конструктивно выполнены в виде измерительной вставки из нержавеющей стали со штуцерным присоединением и соединительного узла, в который встроен нормирующий преобразователь аналоговых сигналов. Подключение к измерительной цепи осуществляется при помощи пластикового разъема штекерного типа.
Внутрь измерительной вставки помещен один чувствительный элемент (ЧЭ), имеющий номинальную статистическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 66512009. Схема соединения внутренних проводов с ЧЭ - 4-х проводная.
К датчикам температуры данного типа относятся датчики температуры TR36-ZZZZ-TT со следующими заводскими номерами: 8802W67D, 8802W67B, 8803VCEA, 8803VCE9, 88042CX9, 8803QKTR, 8803QKTS, 88042CX8, 8803ZJOR, 8803ZJOS, 8802W671, 8803ZJOQ, 8803ZJOT, 8803ZJOO, 8803ZJOP, 8803ZJOU, 8803Z9N9, 8803Z9NA, 8803ZJOY, 8803ZJOX.

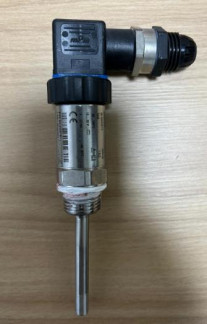

Фотография общего вида датчиков температуры TR36-ZZZZ-TT приведена на рисунке 1.
Заводской номер датчиков в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом лазерной гравировки на корпус датчика. Конструкция датчиков не предусматривает нанесение знака поверки на его корпус.
Пломбирование датчиков не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков температуры TR36-ZZZZ-TT
Метрологические и технические характеристики датчиков температуры TR36-ZZZZ-TT приведены в таблицах 1-2.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +80 |
| Тип НСХ ТС по ГОСТ 6651-2009 | Pt100 |
| Пределы допускаемой основной абсолютной погрешности датчика температуры (в диапазоне температур окружающей среды от +15 °С до +25 °С включ.), °С | ±(0,45+0,002-|t|) |
| Пределы допускаемой дополнительной абсолютной погрешности датчика температуры, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 °С до +25 °С включ.), °С, на каждые 10 °С | ±0,12 |
П Продолжение таблицы 1
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака. | |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал, мА | от 4 до 20 |
| Номинальное напряжение питания постоянного тока, В | 24 |
| Диаметр монтажной части, мм, не более | 8 |
| Длина монтажной части, мм, не более | 60 |
| Масса, кг, не более | 0,37 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +80 95 (без конденсации) |
наносится на титульный лист паспорта типографским способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры | TR36-ZZZZ-TT | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Подготовка изделия к работе, проведение измерений и техническое обслуживание» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
