| Номер в госреестре | 97607-26 |
| Наименование СИ | Измерители-регуляторы температуры |
| Обозначение типа СИ | SWP-GFS831 |
| Изготовитель | FUZHOU CHARM FAITH AUTOSYSTEM CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 02.02.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы температуры SWP-GFS831 (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в выходные сигналы силы постоянного тока для автоматического регулирования температуры.
Принцип действия измерителей основан на измерении и преобразовании электрических сигналов термопреобразователей сопротивления в цифровую форму с помощью аналого-цифрового преобразователя, с последующим цифро-аналоговым преобразованием в сигналы силы постоянного тока и отображением результатов встроенном дисплее прибора.
Приборы конструктивно выполнены в виде моноблочной конструкции, внутри которой расположены большие интегральные схемы. Интегральные схемы выполняют функции процессора, измерения сигналов от ТС в количестве 3-х штук, а также функцию обработки и формирования аналоговых сигналов силы постоянного тока. На лицевой панели прибора расположены дисплей со светодиодной индикацией и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, трех термопреобразователей сопротивления по трехпроводной схеме подключения и трех устройств, работающих с сигналами силы постоянного тока. Клавиши управления предназначены для настройки целевых параметров и режимов работы сигнализации.
Заводской номер в виде обозначения, состоящего из арабских цифр и букв английского алфавита, наносится на нижнюю сторону корпуса при помощи наклейки.

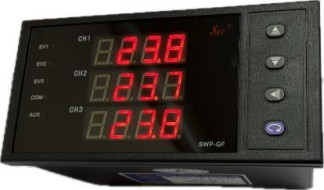

Общий вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
место нанесения заводского номера
Рисунок 1 - Общий вид измерителей с указанием места нанесения заводского номера
Пломбирование измерителей не предусмотрено. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса прибора, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий». Идентификационные данные встроенного программного обеспечения -недоступны.
Метрологические и технические характеристики измерителей-регуляторов температуры SWP-GFS831 приведены в таблицах 1 и 2.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры (от термопреобразователей сопротивления с НСХ типа «Pt100» по ГОСТ 6651-2009), °С | от -50 до +150 |
| Диапазон выходных сигналов силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой погрешности измерений и преобразования, приведенной к диапазону измерений, % | ±0,2 |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Значение единицы младшего разряда встроенного дисплея, °С | 0,1 |
| Количество измерительных каналов | 3 |
| Количество выходных каналов | 3 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 50 ± 2 |
| Габаритные размеры корпуса измерителя (Д*Ш*В), мм, не более | 160x120x80 |
| Масса измерителя, г, не более | 500 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более | от -10 до +55 85 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
аблица 4
| Наименование | Обозначение | Количество |
| Измеритель-регулятор температуры | SWP-GFS831 | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Стандарт предприятия FUZHOU CHARM FAITH AUTOSYSTEM CO., LTD, Китай. на Измерители-регуляторы температуры SWP-GFS831.
