| Номер в госреестре | 97593-26 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | LHSB |
| Изготовитель | Jilin L&H Measure and Control Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 03.02.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры LHSB (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Работа уровнемеров основана на принципе сообщающихся сосудов. Канал со смотровыми окнами соединен с контролируемым сосудом либо одним нижним концом (с открытым сосудом), либо обоими концами (с сосудами под разрежением или давлением).
Изменение уровня контролируется посредством оцифрованной шкалы, закрепленной на корпусе, рядом со смотровыми окнами. Визуализация положения уровня осуществляется с помощью блока источника света. Пространство над уровнем имеет зеленый оттенок, заполненное жидкостью - красный.
Уровнемер состоит из корпуса с одним или двумя рядами смотровых окон, запорных и дренажного кранов, блока источника света, взрывозащищенного соединительного блока и блока управления электропитания. Для обеспечения безопасной эксплуатации корпус с блоком источника света закрыт металлическими кожухами.
Измерение уровня осуществляется визуально, по оцифрованной шкале, закрепленной на корпусе.
В зависимости от исполнения уровнемеры имеют следующие обозначения:
LHSB - 1.6-32 - I/Z - dbia
Оборудование с видом взрывозащиты «dbia»
| Шахматное/линейное расположение (без слепых зон)
------ Условное давление
Пластинчатый уровнемер серии Longhua
Внешний вид уровнемеров приведен на рисунке 1.

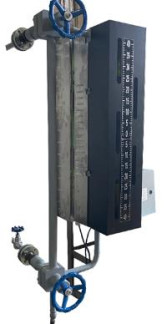

Рисунок 1 - Внешний вид уровнемера
Маркировка выполнена на металлической пластине методом гравировки с указанием модели, серийного номера, диапазона измерений, рабочей температуры, предельного и максимального давления рабочей среды, даты изготовления, обозначения взрывозащиты, сертификата взрывозащищенности, наименования изготовителя. Формат серийного номера -цифровой. Знак поверки наносится на паспорт.
Маркировка уровнемера приведена на рисунках 2 и 3.
Рисунок 2 - Маркировка уровнемера
Маркировочная табличка
Рисунок 3 - Маркировка блока управления
Пломбирование СИ не предусмотрено.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений уровня*, мм | от 200 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм | ±10 |
| Температура рабочей среды, °С | от -20 до +440 |
| Давление рабочей среды, МПа | от 1,6 до 32 |
| Электропитание: - напряжение переменного тока, В - частота, Гц | 220 (+10/-15 %) 50±1 |
| Номинальная мощность, ВА | 50 |
| Маркировка взрывозащиты | 1Ex db ia IIC T6 Gb Х |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP67 |
| Масса, не более*, кг | 500 |
| Габаритные размеры*, мм, не более - уровнемера - блока управления | 580x446x6814 300x300x150 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от -20 до +40 до 95 |
| * - в зависимости от заказа | |
Таблица 2 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Обозначение | Кол-во |
| Уровнемер | LHSB | 1 шт. |
| Руководство по эксплуатации | CZSC-2025-02 РЭ | 1 экз. |
| Паспорт | JSHZ-2025-02 ПС | 1 экз. |
изложены в руководстве по эксплуатации раздел 3.
Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Техническая документация фирмы Jilin L&H Measure and Control Co., Ltd.
