| Номер в госреестре | 97583-26 |
| Наименование СИ | Системы измерительные многоканальные |
| Обозначение типа СИ | TMR-311 |
| Изготовитель | Tokyo Measuring Instruments Laboratory Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 03.02.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные многоканальные TMR-311 (далее по тексту - системы) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Системы представляют собой многофункциональные цифровые электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей (далее по тексту - ИП) - тензорезисторов, тензометрических, пьезоэлектрических, потенциометрических, индуктивных датчиков, термопар, источников напряжения постоянного тока, телеметрических в цифровую форму посредством аналогово-цифрового преобразования, дальнейшей его обработке и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.
Системы осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Системы конструктивно выполнены в виде базового модуля управления TMR-311, к которому подключаются сменные многоканальные измерительные модули TMR-321, TMR-322, TMR-323, TMR-331, TMR-332, TMR-341, TMR-353, TMR-361, TMR-324, TMR-362 для работы с соответствующими ИП. Подключение ИП осуществляется при помощи соединительных разъемов на передней стороне модулей.
К системе также могут быть подключены: модуль распределения TMR-371 для распределенного подключения ИП (до 100 метров между TMR-371 и ИП), модуль синхронизации TMR-372 для синхронизации модулей TMR-311 с базовыми модулями управления прошлого поколения TMR-211, CAN модуль TMR-351 для измерения сигналов по протоколу CAN, GPS модуль TMR-354, модуль синхронизации TMR-382 для синхронизации нескольких модулей TMR-311 в единую систему.
Управление, настройка системы и анализ данных измерения осуществляется при помощи внешнего модуля индикации TMR-381, подключенного к TMR-311, или при помощи внешнего прикладного программного обеспечения, установленного на управляющем персональном компьютере.
Для систем возможна внешняя синхронизация и работа совместно с несколькими модулями управления TMR-311, предусмотрена автоматическая функция измерения и запись на карту памяти SD, внутреннюю память или в постоянную память управляющего персонального компьютера при помощи поставляемого вместе с системой внешнего прикладного программного обеспечения.
Нанесение знака поверки на системы не предусмотрено.
Заводской номер имеет цифровой или буквенно-цифровой формат и наносится методом износостойкой наклейки на заднюю сторону модулей. Заводской номер системы указывается на базовом модуле управления TMR-311.
В конце обозначения модулей системы допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные особенности.

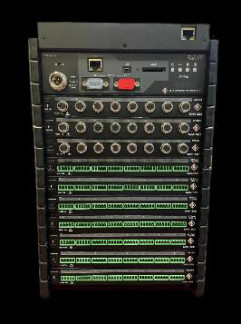

Общий вид системы измерительной многоканальной TMR-311 представлен на рисунке 1.

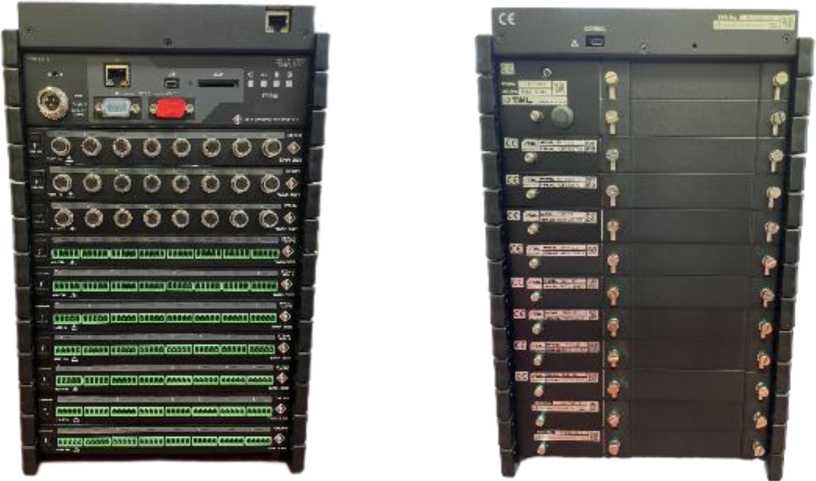

Вид спереди
Вид сзади
Место нанесения заводского номера
Рисунок 1 - Общий вид систем измерительных многоканальных TMR-311 с модулями
Место нанесения
заводского номера
Рисунок 2 - Общий вид идентификационной таблички системы измерительной многоканальной TMR-311 с указанием места нанесения заводского номера
Рисунок 3 - Общий вид идентификационной таблички модулей системы измерительной многоканальной TMR-311 с указанием места нанесения заводского номера

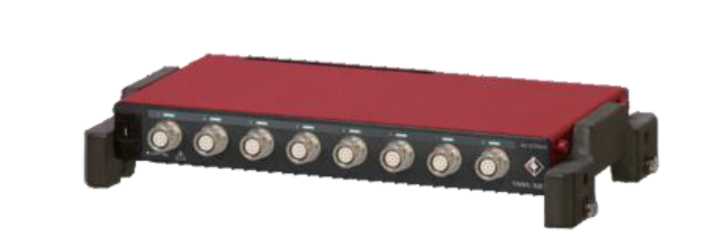

а) Многоканальный сменный измерительный модуль TMR-321

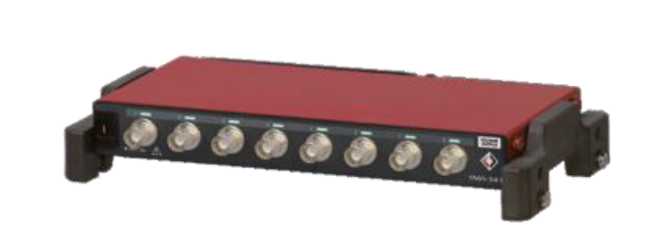

б) Многоканальный сменный измерительный модуль TMR-322

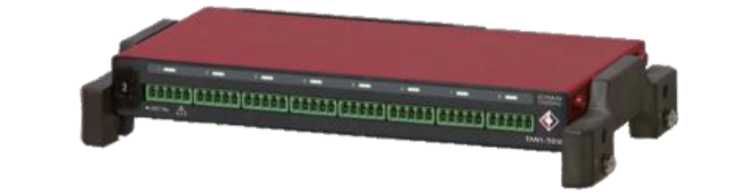

в) Многоканальный сменный измерительный модуль TMR-323

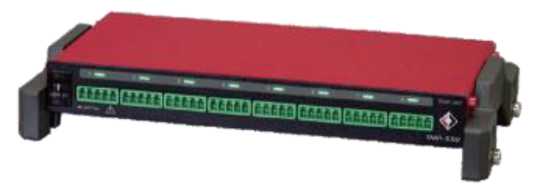

г) Многоканальный сменный измерительный модуль TMR-331
д) Многоканальный сменный измерительный модуль TMR-332
е) Многоканальный сменный измерительный модуль TMR-341
ж) Многоканальный сменный измерительный модуль TMR-353
Рисунок 4 - Общий вид сменных модулей системы измерительной многоканальной TMR-311
Программное обеспечение (далее по тексту - ПО) систем включает встроенное и внешнее ПО.
Встроенное ПО, осуществляющее обработку и оцифровку сигналов, поступающих с измерительных преобразователей, установлено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики нормированы с учетом влияния метрологически значимой части встроенного ПО.
Системы работают под управлением внешнего программного обеспечения «TMR-7300», устанавливаемого на внешний персональный компьютер (ноутбук, планшет) и/или «TMR-381 Main», встроенного во внешний модуль индикации TMR-381.
Внешнее ПО предназначено для управления режимами функционирования модулей, сбора, отображения и регистрирования измерительной информации, получаемой от ИП, обработки и архивирования результатов измерений.
Предоставляемый пользователю интерфейс внешнего ПО не имеет метрологически значимой части и исключает возможность несанкционированного влияния на внутреннее ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения систем приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Внешнее ПО | Внутреннее ПО | ||
| Идентификационное наименование ПО | TMR-7300 | TMR-381 Main | TMR-311 Main |
| Номер версии (идентификационный номер ПО), не ниже | 1.Х.Х.Х* | 2.XX* | 2.XX* |
| * - «Х» не относятся к метрологически значимой части ПО и могут принимать цифровое и/или числовое и/или буквенное обозначение. | |||
Основные метрологические и технические характеристики систем измерительных TMR-311 представлены в таблицах 2 - 10.
Многоканальный сменный измерительный полномостовой модуль TMR-321 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей и измерения постоянного напряжения.
Таблица 2 - Основные метрологические характеристики измерительного модуля TMR-321
| Наименование характеристики | Значение | |||||||
| Количество измерительных каналов | 8 | |||||||
| Сопротивление подключаемых датчиков, Ом | от 120 до 1000 | |||||||
| Напряжение питания моста, В | 2 | 0,5 | ||||||
| Диапазоны измерений коэффициента преобразования, мВ/В | ±1 | ±2,5 | ±5 | ±10 | ±4 | ±10 | ±20 | ±40 |
| Разрешение, мВ/В | 0,00005 | 0,0005 | 0,0002 | 0,002 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений (далее -ВПИ) погрешности измерений коэффициента преобразования, % | ±0,2 | ±0,1 | ±0,2 | ±0,1 | ||||
| Диапазоны измерений напряжения постоянного тока, * В | ±2 | ±5 | ±10 | ±20 | ||||
| Разрешение, мВ | 0,1 | 1 | ||||||
| Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % | ±0,3 | ±0,2 | ||||||
| * - при использовании кабеля CR-4010 | ||||||||
Многоканальный сменный измерительный модуль TMR-322 предназначен для преобразования сигналов от полномостовых, полумостовых и четвертьмостовых тензорезистивных измерительных преобразователей.
Таблица 3 - Основные метрологические характеристики измерительного модуля TMR-322
| Наименование характеристики | Значение | |||||||
| Количество измерительных каналов | 8 | |||||||
| Сопротивление подключаемых датчиков, Ом | от 120 до 1000 | |||||||
| Напряжение питания моста, В | 2 | 0,5 | ||||||
| Диапазоны измерений коэффициента преобразования, мВ/В | ±1 | ±2,5 | ±5 | ±10 | ±4 | ±10 | ±20 | ±40 |
| Разрешение, мВ/В | 0,00005 | 0,0005 | 0,0002 | 0,002 | ||||
| Пределы допускаемой приведенной к ВПИ погрешности измерений коэффициента преобразования, % | ±0,2 | ±0,1 | ±0,2 | ±0,1 | ||||
Многоканальный сменный измерительный модуль TMR-323 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей на несущей частоте.
аблица 4 - Основные метрологические характеристики измерительного модуля TMR-323
| Наименование характеристики | Значение | |
| Количество измерительных каналов | 8 | |
| Несущая частота, кГц | 5 | |
| Сопротивление подключаемых датчиков, Ом | от 120 до 350 | |
| Напряжение питания моста, В | 2 | 0,5 |
| Диапазоны измерений коэффициента преобразования, мВ/В | ±10 | ±40 |
| Разрешение, мВ/В | 0,0005 | 0,002 |
| Пределы допускаемой приведенной к ВПИ погрешности измерений коэффициента преобразования, % | ±0,3 | |
Многоканальный сменный измерительный модуль TMR-331 предназначен
для измерения постоянного напряжения.
Таблица 5 - Основные метрологические характеристики измерительного модуля TMR-331
| Наименование характеристики | Значение | ||||
| Количество измерительных каналов | 8 | ||||
| Входной сопротивление, кОм | 100 | ||||
| Диапазоны измерений напряжения постоянного тока, В | ±1 | ±5 | ±10 | ±20 | ±52 |
| Разрешение, мВ | 0,1 | 0,5 | 1 | 2 | 5 |
| Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % | ±0,2 | ||||
Многоканальный сменный измерительный модуль TMR-332 предназначен для измерения постоянного напряжения и преобразования сигналов от термоэлектрических преобразователей в температурном эквиваленте
Таблица 6 - Основные метрологические характеристики измерительного модуля TMR-332
| Наименование характеристики | Значение характеристики | ||||
| Количество измерительных каналов | 8 | ||||
| Входное сопротивление, кОм | 100 | ||||
| Диапазон измерений входного напряжения постоянного тока, В | ±20 | ||||
| Разрешение, мВ | 2 | ||||
| Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % | ±0,5 | ||||
| Диапазоны измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С | тип Т | тип K и J | тип K | тип J | |
| от -200 до +400 | от -200 до +600 | от -200 до +1300 | от -200 до +1200 | ||
| Разрешение, °С | 0,1 | 0,1 | 0,2 | 0,2 | |
| Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей* по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С | При внутренней температурной компенсации | ±(0,005^Т**+1) (при темп. окр. среды от +18 до 28 °С) | |||
| ±(0,005^Т**+2) (при темп. окр. среды от 0 до +50 °С) | |||||
| При внешней температурной компенсации | ±(0,005-Т**+1,5) (при темп. окр. среды от +18 до +28 °С) | ||||
| ±(0,005^Т**+2,5) (при темп. окр. среды от 0 до +50 °С) | |||||
* - без учёта погрешности термоэлектрических преобразователей;
* * - Т- измеренное значение сигнала от термоэлектрических преобразователей в температурном эквиваленте, °С.
Многоканальный сменный измерительный модуль TMR-341 предназначен
для преобразования данных в аналоговое напряжение.
Таблица 7 - Основные метрологические характеристики измерительного модуля TMR-341
| Наименование характеристики | Значение | ||
| Количество измерительных каналов | 8 | ||
| Входное сопротивление, кОм | 5 | ||
| Диапазоны измерений выходного напряжения, В | 0-5 | ±5 | ±10 |
| Разрешение, мВ | 1,25 | 2,5 | 5 |
| Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % | ±0,5 | ||
Многоканальный сменный измерительный модуль TMR-353 предназначен для получения информации от датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения, датчиков скорости.
Таблица 8 - Основные метрологические характеристики измерительного модуля TMR-353
| Наименование характеристики | Значение | |||||||
| Количество входных каналов | 4 | |||||||
| Максимальное входное напряжение, В | ±15 | |||||||
| Диапазоны измерений частоты, кГц | 0,001 100 | 0,00150 | 0,001 10 | 0,0015 | 0,0011 | 0,0010,5 | 0,0010,1 | |
| Разрешение, кГц | 0,01 | 0,005 | 0,001 | 0,0005 | 0,0001 | 540-5 | Г10-5 | |
| Пределы допускаемой приведенной к ВПИ погрешности измерений частоты, % | ±0,1 | |||||||
| Диапазоны измерений количества импульсов, имп | 0-29999 0-899999999 | |||||||
| Выходное электропитание, -напряжение, В -сила тока, мА | 5 50 | 12 25 | ||||||
Таблица 9 - Основные технические характеристики систем измерительных многоканальных TMR-311
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Условия эксплуатации: -температура окружающей среды, °С | от 0 до +50 |
| -относительная влажность, % | не более 85 |
| Габаритные размеры (Д*Ш*В) без выступающих частей, мм: - TMR-311 | 200x100x50 |
| - TMR-321, TMR-322, TMR-323, TMR-331, TMR-332, TMR-341, TMR-353, TMR-361 | 200x100x25 |
| Масса, г, не более: - TMR-311 | 900 |
| - TMR-321, TMR-322, TMR-331, TMR-341, TMR-332, TMR-353, TMR-361 | 550 |
| - TMR-323 | 660 |
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 25 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплект поставки систем измерительных многоканальных TMR-311
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерительная многоканальная (базовый модуль управления) | TMR-311 | 1 |
| Модуль индикации | TMR-381 | По заказу |
| Измерительный модуль | TMR-3ХХ* | По заказу* |
| Программное обеспечение | TMR-7300 | 1** |
| Руководство по эксплуатации | - | 1 |
| *- обозначение и количество измерительных модулей в составе системы определяется в соответствии с заказом **- по заказу потребителя может поставляться дополнительное ПО: TMR-7630, TMR-7630-Н, TMR-7630-М, RD-7300, RD-7300-Е, RD-7640, WF-7630, WF-7630-H, RD-7640-WF. | ||
приведены в главе 3 «Управление с помощью дисплея» документа «Система измерительная многоканальная TMR-311. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 26 сентября 2022 г. №2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия «Системы измерительные многоканальные TMR-311»
