| Номер в госреестре | 97581-26 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | ВЗОР-И |
| Изготовитель | Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» |
| Год регистрации | 2026 |
| Срок свидетельства | 03.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные ВЗОР-И (далее - системы ВЗОР-И) предназначены для:
- непрерывного бесконтактного измерения высоты и смещения («зигзаг», «вынос») контактных проводов в точках подвешивания и в пролетах относительно уровня головок рельсов, а также параметров подвешивания отходящих ветвей на воздушных стрелках и сопряжениях при оценке состояния контактной сети (далее - КС) электрифицированных железных дорог постоянного и переменного токов;
- непрерывного измерения положения кузова вагона относительно оси пути и уровня головок рельсов (далее - УГР) (наклон, высота).
Системы ВЗОР-И предназначены для установки и эксплуатации на электрифицированных участках железных дорог в составе системы стереотелевизионной измерения высоты и смещения контактного провода ВЗОР-2, изготавливаемой в соответствии с требованиями ТУ 26.51.66.190-05-98548988-2023.
Принцип действия систем ВЗОР-И основан на определении положения видимых объектов в пространстве стереоскопическим методом и последующем анализе данных, полученных с помощью телевизионных камер (далее - камеры).
Системы ВЗОР-И состоят из подсистемы видеоизмерительной (далее - ПВИ) и подсистемы ДБП-2 (далее - ДБП-2):
- ПВИ состоит из трех высокоскоростных камер, направленных вертикально вверх и установленных внутри вагона на переходном коробе, на фиксированном базовом расстоянии в одной вертикальной плоскости, перпендикулярной направлению движения вагона, (переходной короб в состав ПВИ не входит). ПВИ осуществляет высокоскоростной захват серии кадров для предварительной обработки и определения углов визирования на обнаруженные элементы КС, подготавливает сжатое изображение в момент измерения. Все полученные данные дополняются текущей меткой пути и информацией о параметрах настройки камеры в момент измерения.
- ДБП-2 состоит из четырех лазерных датчиков положения, лазерные датчики положения попарно смонтированы на двух рамах и образуют Блок измерительный 1 и Блок измерительный 2 и устанавливаются на кузов вагона, (рамы не входят в состав системы ВЗОР-И). ДБП-2 предназначена для измерения и фиксации положения кузова вагона относительно ходовых рельсов.
Цвет отдельных частей систем выбирается самостоятельно или по согласованию с заказчиком.
Системы ВЗОР-И выпускаются под товарным знаком мС-д, который наносится на маркировочную этикетку методами лазерной гравировки, травления или ударным способом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами шелкографии, травления, гравировки или ударным способом на маркировочную этикетку, распложенную на передней панели систем ВЗОР-И.
Пломбирование систем ВЗОР-И осуществляется методом нанесения на камеры и измерительные блоки маркер-краски, а также методом установки пломбировочных чашек с их последующей заливкой пластилином или мастикой на винты, гайки и место фиксации камер. Указание мест пломбировки от несанкционированного доступа представлено на рисунке 1.
Общий вид систем ВЗОР-И с указанием места нанесения маркировочной этикетки представлен на рисунке 2.
Места нанесения знака утверждения типа и заводского номера на маркировочной этикетке указаны на рисунке 3.
Маркировочная этикетка в общем случае содержит:
- товарный знак предприятия-изготовителя;
- наименование и обозначение систем ВЗОР-И;
- знак утверждения типа;
- обозначение документа, по которому осуществляется изготовление систем ВЗОР-И;
- дату выпуска;
- заводской номер.
Нанесение знака поверки на средство измерений не предусмотрено.

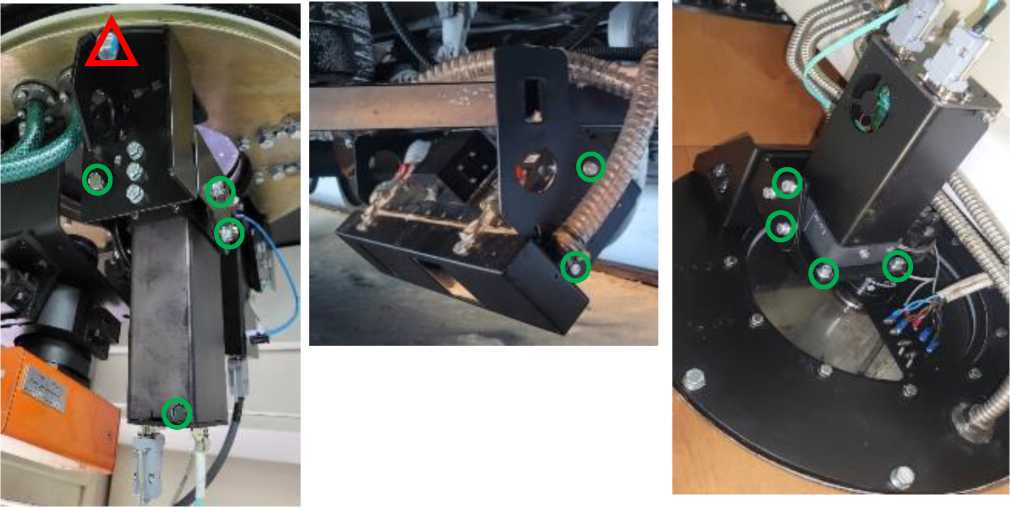

△ - место для нанесения пломбы в виде маркер-краски
- место для нанесения пломбы в виде пломбировочной чашки
Рисунок 1 - Схема пломбирования
Место нанесения маркировочной этикетки
а)
б)
в)

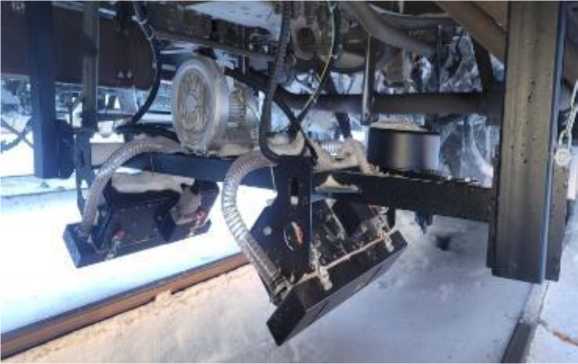

Рисунок 2 - Общий вид систем измерительных ВЗОР-И: а) и б) - подсистема видеоизмерительная ПВИ с различными цветами исполнения и с указанием места нанесения маркировочной этикетки; в) - подсистема ДБП-2

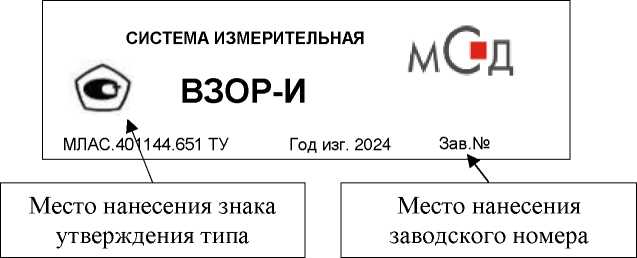

Рисунок 3 - Общий вид маркировочной этикетки ВЗОР-И с указанием места нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее- СПО) систем ВЗОР-И реализовано в персональном компьютере автоматизированного рабочего места (далее - ПК АРМ) оператора и является автономным.
СПО обеспечивает:
- автоматизированную диагностику готовности оборудования к использованию, обнаружение неисправностей и отображение на экране дисплея результатов диагностики;
- отображение изображений с камер;
- привязку результатов измерений к путевым координатам и координатам ГНСС, получаемым от системы ВЗОР-2;
- анализ полученной информации (изображений);
- формирование и передача измеренных данных через сети коммуникации;
- хранение полученной информации.
В процессе измерений системы ВЗОР-И в режиме реального времени обеспечивает автоматическое сохранение данных.
Формат выходных данных СПО совместим с форматом выходных данных существующих диагностических комплексов, и уточняется с Заказчиком при заказе системы ВЗОР-И.
Для защиты СПО от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, после проведения юстировки систем ВЗОР-И сохраняются все программные настройки. Для доступа к изменению метрологически значимых настроек требуется авторизация.
Программное обеспечение систем ВЗОР-И является метрологически значимым.
Идентификационные данные специального программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | СПО ПВИ | СПО ДБП-2 |
| Идентификационное наименование СПО | msd-wires | msd-rails |
| Номер версии (идентификационный номер) СПО, не ниже | 1.1.2 | 1.2.2 |
| Цифровой идентификатор СПО | _ | _ |
Метрологические характеристики систем ВЗОР-И нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2- Метрологические характеристики ПВИ
| Наименование характеристики | Значение |
| Диапазон измерений высоты контактного провода над уровнем верха головок рельсов, мм1) | от 5400 до 6900 |
| Пределы допускаемой абсолютной погрешности измерений высоты контактного провода над уровнем верха головок рельсов, мм | ±10 |
| Диапазон измерений смещения контактного провода относительно оси токоприёмника (зигзаг и вынос), мм1) | от -700 до 700 |
| Пределы допускаемой абсолютной погрешности измерений смещения контактного провода в плане относительно оси токоприёмника (зигзаг и вынос), мм | ±10 |
| 1) Измерение высоты контактного провода над УГР и смещения контактного провода в плане относительно оси токоприемника осуществляется при количестве проводов от 1 до 4. | |
Таблица 3 - Метрологические характеристики ДБП-2
| Наименование характеристики | Значение |
| Диапазон измерений отклонения высоты правого и левого бортов вагона относительно уровня верха головок рельсов, мм | от -80 до 80 |
| Пределы допускаемой абсолютной погрешности измерений отклонения высоты правого и левого бортов вагона относительно уровня верха головок рельсов, мм | ±1 |
| Диапазон измерений горизонтального смещения продольной оси вагона относительно оси пути, мм | от -50 до 50 |
| Пределы допускаемой абсолютной погрешности измерений горизонтального смещения продольной оси вагона относительно оси пути, мм | ±1 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| ПВИ | |
| Параметры электрического питания: | |
| - напряжение питания постоянного тока, В | от 11,5 до 12,5 |
| - потребляемый ток, А, не более | 2,0 |
| Габаритные размеры подсистемы видеоизмерительной, мм, не более: | |
| - длина | 482 |
| - ширина | 1898 |
| - высота | 1168 |
| Масса, кг, не более | 536 |
| ДБП-2 | |
| Параметры электрического питания: | |
| - напряжение питания постоянного тока, В | от 23 до 25 |
| - потребляемый ток, А, не более | 8,5 |
| Габаритные размеры ДБП-2, мм, не более: | |
| - длина | 971 |
| - ширина | 572 |
| - высота | 563 |
| Масса, кг, не более | 48 |
| Наименование характеристики | Значение |
| Температура окружающей среды, °С, для оборудования, установленного: - на кузове вагона - внутри вагона | от -40 до +50 от +5 до +35 |
| Степень защиты по ГОСТ 14254-2015 для оборудования, установленного: - на кузове вагона - внутри вагона | IP 65 IP 54 |
Таблица 5 - Параметры надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, | 7 |
| Средняя наработка до отказа, ч | 5000 |
наносится в формуляр и на титульный лист руководства по эксплуатации типографским способом, на маркировочную этикетку, расположенную на средней камере подсистемы видеоизмерительной, методами шелкографии, травления или гравировки.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная ВЗОР-И в составе: - подсистема видеоизмерительная - подсистема ДБП-2 | 1МЛАС.401144.651 МЛАС.401144.634 МЛАС.401144.635 | 1 шт. 1 шт. |
| Планка установочная1) | 2СР.352.6099 | 1 шт. |
| Направляющая1) | 2СР.352.6100 | 1 шт. |
| Рама калибровочная1) | ПВИ 1МС.757.7433-02 | 1 шт. |
| Имитатор КП (Штырь) 1) | 4СР.352.4907 | 4 шт. |
| Портал2) | МЛАС.401749.020 | 1 шт. |
| Стенд для проверки параметров датчиков положения кузова1) | МЛАС.401749.909 | 1 шт. |
| Имитаторы головок рельсов1) | - | 2 шт. |
| Торцевая пластина1) | МЛАС.401749.909.003 | 1 шт. |
| Руководство пользователя подсистемы видеоизмерительной | Ки.МЛАС.26.51.66.190-12 34 01 | 1 экз. |
| Руководство пользователя подсистемы ДБП-2 | Ки.МЛАС.26.51.66.190-06 34 01 | 1 экз. |
| Руководство по эксплуатации | МЛАС.401144.651 РЭ | 1 экз. |
| Формуляр | МЛАС.401144.651 ФО | 1 экз. |
| Ведомость эксплуатационных документов | МЛАС.401144.651 ВЭ | 1 экз. |
| Примечание 1) - поставляется по дополнительному заказу | ||
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации МЛАС.401144.651 РЭ.
Локальная поверочная схема для средств измерений длины в диапазоне от 0 до 6900 мм
МЛАС.401144.651 ТУ «Система измерительная ВЗОР-И. Технические условия»
