| Номер в госреестре | 97580-26 |
| Наименование СИ | Системы видеоизмерительные консольные |
| Обозначение типа СИ | IDP |
| Изготовитель | Aotian Xinchuang Technology(Shenzhen) Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 03.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные консольные IDP (далее - системы) предназначены для измерений линейных и угловых размеров деталей.
Основными элементами конструкции систем являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем, вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия системы основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Для измерений по оси Z системы могут быть оснащены оптическим, и (или) контактным датчиком, и (или) лазерным датчиком.
Видеоизмерительный блок оснащен цветной камерой высокого разрешения с системой автоматической фокусировки и системой программируемой кольцевой цветной светодиодной подсветки. Перемещение по осям осуществляется на механических подшипниках. Системы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму (ЧПУ). Основание приборов имеет регулируемые опоры для установки по уровню.
К средствам измерений данного типа относятся системы видеоизмерительные консольные IDP модификаций IDP MMV и IDP MMA.
Системы модификации IDP MMV изготавливаются 4 моделей: 320, 320 Н, 430, 430 Н.
Системы модификации IDP MMA изготавливаются 8 моделей: 210, 210 Н, 320, 320 Н, 430, 430 Н, 540, 540 Н.
Модификации систем различаются между собой метрологическими характеристиками, а также габаритными размерами и массой.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.
Цветовое исполнение систем может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование систем не производится. В процессе эксплуатации системы не предусматривают внешних механических регулировок.
Общий вид систем представлен на рисунках 1-2.
Общий вид маркировочной таблички и место ее нанесения представлены на рисунке 3.

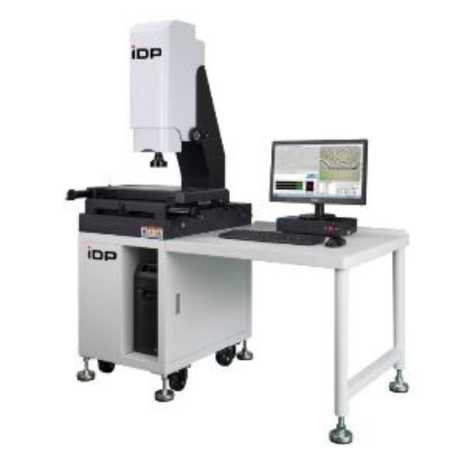

Рисунок 1 - Общий вид систем видеоизмерительных консольных IDP модификации IDP MMV

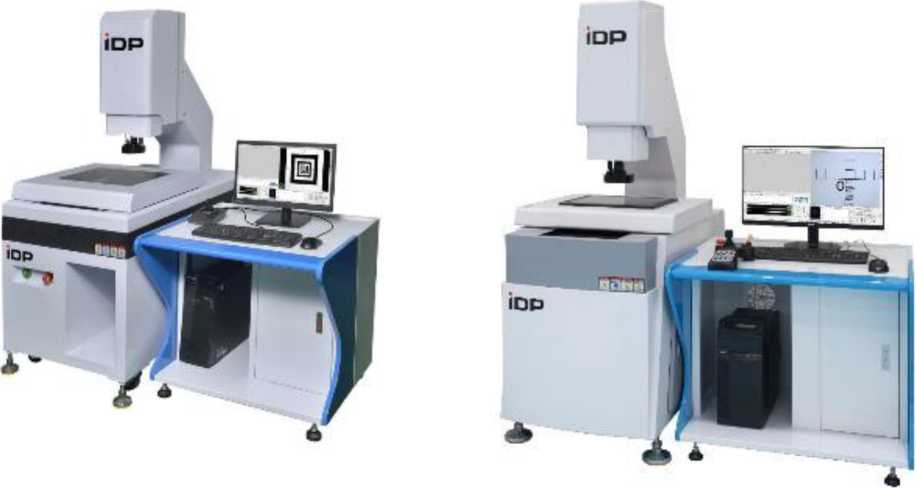

Рисунок 2 - Общий вид систем видеоизмерительных консольных IDP модификации IDP MMA

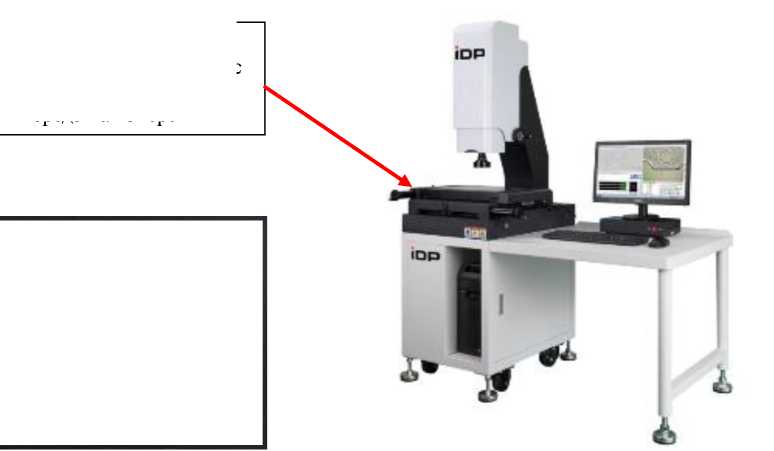

Место нанесения маркировочной таблички с заводским номером средства измерений
Рисунок 3 - Место расположения маркировочной таблички с указанием заводского номера системы
Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) AUSKY-М, AUSKY-C, RationalVue, устанавливаемого на внешний персональный компьютер и предназначенного для обеспечения взаимодействия узлов системы, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | AUSKY-М | AUSKY-C | RationalVue |
| Номер версии (идентификационный номер) ПО | V10.10.21 | V10.10.07 | 2022.1 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики систем модификации IDP MMV
| Наименование характеристики | Значение | ||||
| Модель | 320 Н | 430 Н | 320 | 430 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 300 | от 0 до 400 | от 0 до 300 | от 0 до 400 |
| - по оси Y | от 0 до 200 | от 0 до 300 | от 0 до 200 | от 0 до 300 | |
| - по оси Z | от 0 до 200* | от 0 до 200* | от 0 до 200* | от 0 до 200* | |
| Диапазон измерений плоских углов | от 0° до 360° | от 0° до 360° | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании оптического датчика, мкм | ±(2+L1/200) | ±(3+L/200) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм | ±(2,5+L/100) | ±(4+L/100) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании контактного датчика, мкм | ±(2,5+L/200) | ±(3+L/200) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм | ±(3+L/200) | ±(5+L/200) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм | ±(2,5+L/200) | ±(3+L/200) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм | ±(3+L/200) | ±(5+L/200) | |||
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±14" | ±14" | |||
*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.
Таблица 3 - Метрологические характеристики систем модификации IDP MMA моделей 210 H,
320 H, 430 H, 540 H:
| Наименование характеристики | Значение | ||||
| Модель | 210 Н | 320 Н | 430 Н | 540 Н | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 200 | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| - по оси Y | от 0 до 100 | от 0 до 200 | от 0 до 300 | от 0 до 400 | |
| - по оси Z | от 0 до 200* | от 0 до 200* | от 0 до 200* | от 0 до 200* | |
| Диапазон измерений плоских углов | от 0° до 360° | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании оптического датчика, мкм | ±(2,5+L2/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм | ±(3+L/100) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании контактного датчика, мкм | ±(2,5+L/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм | ±(4+L/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм | ±(2,5+L/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±14" | ||||
*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.
Таблица 4 - Метрологические характеристики систем модификации IDP MMA моделей 210, 320,
430, 540:
| Наименование характеристики | Значение | ||||
| Модель | 210 | 320 | 430 | 540 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 200 | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| - по оси Y | от 0 до 100 | от 0 до 200 | от 0 до 300 | от 0 до 400 | |
| - по оси Z | от 0 до 200* | от 0 до 200* | от 0 до 200* | от 0 до 200* | |
| Диапазон измерений плоских углов | от 0° до 360° | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании оптического датчика, мкм | ±(3+L**/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм | ±(4+L/100) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании контактного датчика, мкм | ±(3+L/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм | ±(5+L/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм | ±(3+L/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±14" | ||||
*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.
**где L - измеряемая длина в мм.
Таблица 5 - Технические характеристики систем модификации IDP MMV
| Наименование характеристики | Значение | ||
| Модель | 320 / 320 Н | 430 / 430 Н | |
| Габаритные размеры, мм, не более | Длина | 840 | 980 |
| Ширина | 650 | 750 | |
| Высота | 1710 | 1710 | |
| I9601 | 19601 | ||
| 21002 | 21002 | ||
| Масса, кг, не более | 650 | 800 | |
| 6803 | 8303 | ||
1 - Высота при увеличении диапазона по оси Z на 250 мм;
2 - Высота при увеличении диапазона по оси Z на 300 мм;
3 - Масса при увеличении диапазона по оси Z на 250 мм или 300 мм.
Таблица 6 - Технические характеристики систем модификации IDP MMA
| Наименование характеристики | Значение | ||||
| Модель | 210 / 210 Н | 320 / 320 Н | 430 / 430 Н | 540 / 540 Н | |
| Габаритные размеры, мм, не более | Длина | 610 | 740 | 880 | 1090 |
| Ширина | 550 | 660 | 760 | 760 | |
| Высота | 1650 | 1650 | 1650 | 1710 | |
| 19001 | 19001 | 19001 | 19601 | ||
| 19502 | 19502 | 19502 | 21002 | ||
| Масса, кг, не более | 320 | 360 | 460 | 620 | |
| 3503 | 3903 | 4903 | 6503 | ||
1 - Высота при увеличении диапазона по оси Z на 250 мм;
2 - Высота при увеличении диапазона по оси Z на 300 мм;
3 - Масса при увеличении диапазона по оси Z на 250 мм или 300 мм.
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 % 50±10 % |
| Потребляемая мощность, кВт | от 0,65 до 3,6 |
Таблица 8 - Условия эксплуатации систем модификации IDP MMV моделей 320, 430 и IDP MMA моделей 210, 320, 430, 540
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +18 до +22 от 30 до 80 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 0,5 1,0 |
Таблица 9 - Условия эксплуатации систем модификации IDP MMV моделей 320 Н, 430 Н и IDP MMA моделей 210 Н, 320 Н, 430 Н, 540 Н
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +19 до +21 от 30 до 80 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 0,2 0,5 |
Таблица 10 - Показатели надёжности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система видеоизмерительная консольная | IDP | 1 шт. |
| Оптический датчик | - | 1 шт. |
| Контактный датчик | - | по заказу |
| Лазерный датчик | - | по заказу |
| Персональный компьютер с установленным ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделах 3.4 и 3.5 «Измерительные датчики и методика проведения измерений» документов: «Система видеоизмерительная консольная IDP модификации IDP ММА. Руководство по эксплуатации», «Система видеоизмерительная консольная IDP модификации IDP MMV. Руководство по эксплуатации».
Приказ Росстандарта № 2840 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Стандарт предприятия Aotian Xinchuang Technology(Shenzhen) Co., Ltd., Китай
