| Номер в госреестре | 97573-26 |
| Наименование СИ | Спектрофотометр |
| Обозначение типа СИ | Cary 5000 |
| Изготовитель | Agilent Technologies Bayan Lepas Free |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометр Cary 5000 (далее по тексту - спектрофотометр) предназначен для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Конструктивно спектрофотометр представляет собой настольный прибор, состоящий из оптико-механической системы и электронного блока управления, размещенных в едином корпусе. Спектрофотометр управляется от внешнего управляющего компьютера.
Принцип работы спектрофотометра основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Оптическая схема спектрофотометра - двухлучевая с опорным лучом. Опорный луч, как и измерительный, проходит через кюветное отделение, но в отличие от измерительного, попадает на детектор, не проходя через сам исследуемый образец. Разделение луча на опорный и измерительный осуществляется с помощью вращающегося механизма прерывания луча, который по необходимости может перевести прибор в однолучевой режим. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.
К данному типу средства измерений относится спектрофотометр с серийным номером MY2521CD05.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящий из арабских цифр и латинских букв, нанесен типографским способом на индивидуальную этикетку, расположенную на задней части корпуса спектрофотометра.
Общий вид спектрофотометра и индивидуальной этикетки представлен на рисунках 1-2.

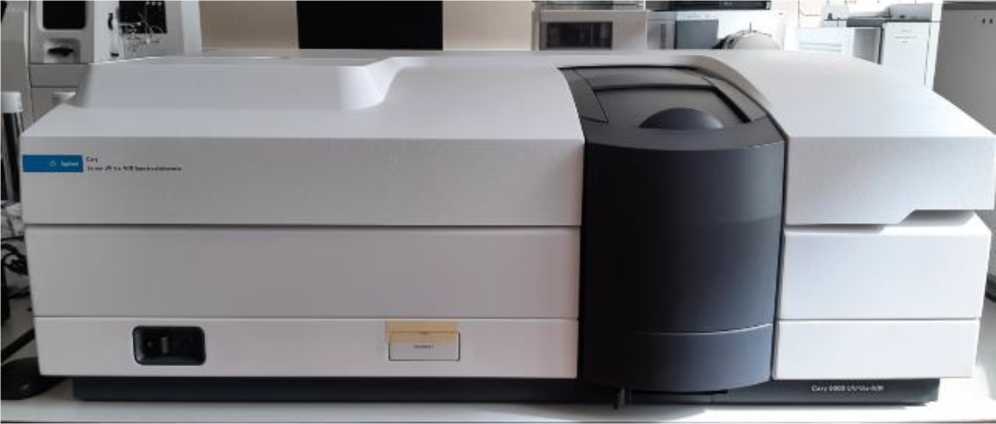

Рисунок 1 - Общий вид средства измерений
Место нанесения серийного номера
Место нанесения знака утверждения типа
Agilent
UK
Product No\G9825a
MSJP 9fv ЦТ
TI0AN250V
100- 240 10 10 Nt MC VA
Serial No MY2521CD0S , lllllllllllllltllllllll 1 A« Ге.ппе-ug-ei **♦!'• • NfU I •>* Vt***f»»’* ®<1
WH OS

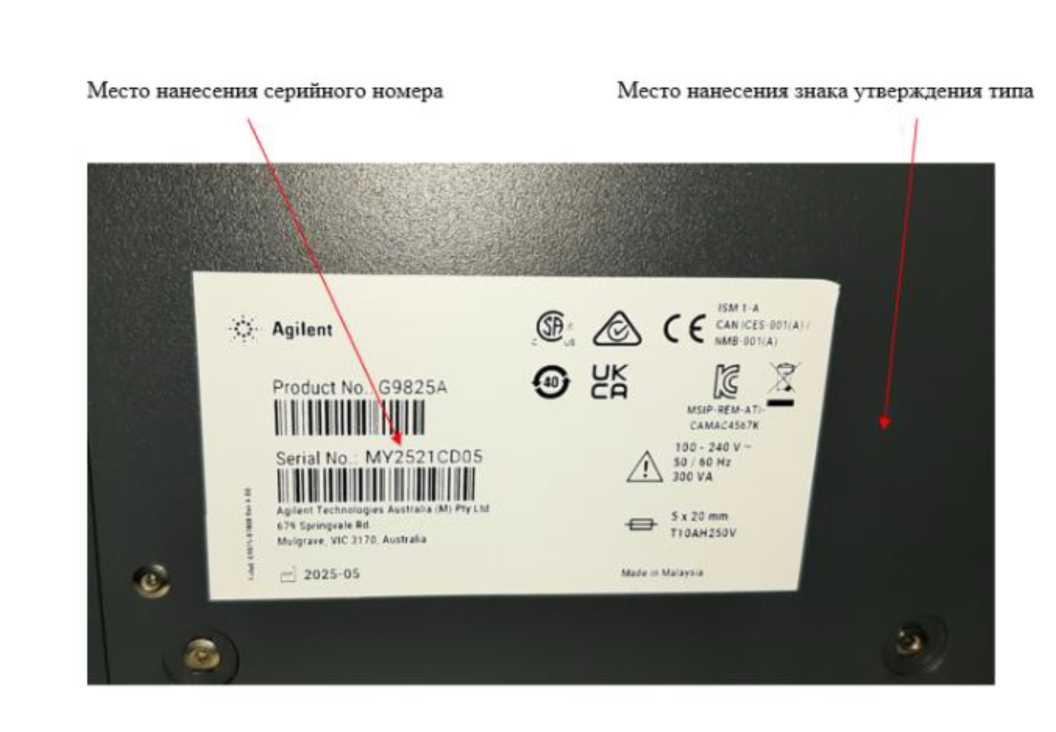

Рисунок 2 - Вид индивидуальной этикетки
Пломбирование спектрофотометра не предусмотрено.
Программное обеспечение (далее - ПО) спектрофотометра является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометра.
Уровень защиты ПО - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО спектрофотометра приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО спектрофотометра
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Cary WinUV |
| Номер версии (идентификационный номер) ПО, не ниже | 6.6.0.1649 |
| Цифровой идентификатор ПО | недоступно пользователю |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СКНП, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений СКНП, % | ±1 |
| Спектральный диапазон, нм | от 175 до 3300 |
| Пределы допускаемой абсолютной погрешности установки длин волн в диапазоне от 200 до 2500 нм, нм | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Уровень рассеянного света на длине волны 340 нм (по NaNO2), %, не более | 0,05 |
| Габаритные размеры, мм, не более: - высота | 380 |
| - длина | 1020 |
| - ширина | 710 |
| Масса, кг, не более | 91 |
| Параметры электрического питания: - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, В-А, не более | 300 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
наносится в виде наклейки на заднюю часть корпуса спектрофотометра и на верхнюю часть титульного листа паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Cary 5000, серийный номер MY2521CD05 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Диск с ПО | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 («Установка») Руководства по эксплуатации «Спектрофотометры Cary 5000»
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
