| Номер в госреестре | 97570-26 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС- 20000 |
| Изготовитель | Акционерное общество «Черноморские магистральные нефтепроводы» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - резервуар) предназначен для измерения объёма нефти, а также для её приёма, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 2 расположен по адресу: Ростовская область, Родионово-Несветайской район, слобода Родионово-Несветайская, улица Мичурина 2.
Заводской номер нанесен методом аэрографии в виде цифрового кода непосредственно на резервуар.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

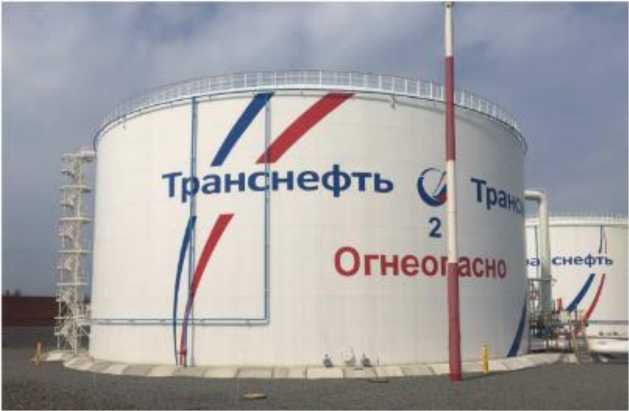

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-20000
| Таблица 1 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,1 |
| Таблица 2 - Технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
| Таблица 3 - Показатели надежности | ||
| Наименование характеристики | Значение | |
| Средний срок службы, лет, не менее | 50 | |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений_____________
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-20000 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
