| Номер в госреестре | 97567-26 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | VEGA VLS |
| Изготовитель | SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD. |
| Год регистрации | 2026 |
| Срок свидетельства | 29.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные VEGA VLS (далее - сканеры) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трехмерного сканирования.
Принцип действия сканеров заключается в определении пространственного положения точек окружающих объектов и сооружений по данным лазерного сканирования и дальнейшем построении трехмерной модели в виде массива точек. Инфракрасный лазерный луч направляется в центр вращающегося оптического зеркала, которое, в свою очередь, смещает лазерный луч в направлении сканируемого объекта. Рассеянный от сканируемого объекта свет отражается обратно на сканер где регистрируется при помощи панорамных линз.
Конструктивно сканеры состоят из дисплея, литиевых аккумуляторов, USB-накопителя, программного ключа, зарядного устройства и адаптера питания.
Электропитание сканеров осуществляется от сменного аккумулятора или внешнего источника электропитания.
Сканеры выпускаются в трех модификациях VLS-370, VLS-620, VLS-1500, отличающихся диапазоном сканирования и точностью измерений приращений координат.

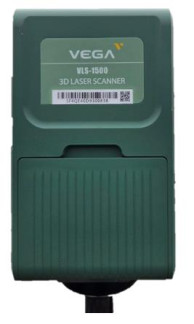

Общий вид и место нанесения заводского номера сканеров представлены на рисунке 1. Заводской номер сканеров в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на самоклеящуюся наклейку типографским способом, расположенную на боковой поверхности сканеров. Нанесение знака поверки на сканеры не предусмотрено. Пломбирование сканеров от несанкционированного доступа не предусмотрено, в процессе эксплуатации сканеры не предусматривают внешних механических регулировок.
а)
Место нанесения заводского номера
б)
Рисунок 1 - Общий вид сканеров (а) и место нанесения заводского номера (б)
Встроенное программное обеспечение (ПО) сканеров предназначено для проверки работоспособности, настройки параметров сканирования, задания программы работы и контроля процесса измерений.
Разделение ПО на метрологически значимое и не значимое не предусмотрено, все ПО является метрологически значимым, размещаемом в энергонезависимой части памяти сканеров, запись которой осуществляется в процессе их производства. Внесение изменений в ПО сканеров в процессе эксплуатации функционально невозможно. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) встроенного ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) встроенного ПО
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | Vega |
| Номер версии (идентификационный номер) ПО | не ниже 2.26.250106 |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические характе | ристики | ||
| Наименование характеристики | Значение | ||
| Модификация | VLS-370 | VLS-620 | VLS-1500 |
| Диапазон сканирования1), м | от 1,5 до 370,0 | от 1,5 до 620,0 | от 1,5 до 1500,0 |
| Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат на расстоянии 100 м, мм | ±4,5 | ±2,5 | |
| Примечания: 1) измерения на поверхность с отражательной способностью не менее 20 % | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 247х107х202 |
| Масса без аккумуляторных батарей, кг, не более | 6 |
| Параметры электрического питания, В: - напряжение источника питания постоянного тока (от аккумуляторной батареи); - напряжение источника питания постоянного тока (внешний источник питания) | от 24 до 26 от 24 до 36 |
| Условия эксплуатации: - температура воздуха окружающей среды, °С; - относительная влажность воздуха при температуре не выше 25 °C, %; | от - 20 до + 60 до 95 |
| Угол сканирования: - горизонтальный; - вертикальный | от 0° до 360° ±150° |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч, не менее | 10000 |
| Средний полный срок службы, лет, не менее | 5 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность сканеров
| Наименование | Обозначение | Количество |
| Дисплей | - | 1 |
| Литиевый аккумулятор | - | 2 |
| USB-накопитель | - | 1 |
| Программный ключ | - | 1 |
| Зарядное устройство | - | 1 |
| Адаптер питания | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 5 «Начало работы» документа «Сканеры лазерные VEGA VLS (VLS-1500, VLS-620, VLS-370). Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Стандарт предприятия. Сканеры лазерные VEGA VLS.
