| Номер в госреестре | 97537-26 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) |
| Изготовитель | Общество с ограниченной ответственностью «Эмерсон» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) (далее - система) предназначена для автоматизированных измерений массы нефти.
Принцип действия системы основан на косвенном методе динамических измерений массы нефти.
При косвенном методе динамических измерений массу нефти определяют с применением: ультразвуковых преобразователей объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти. Выходные электрические сигналы с ультразвукового преобразователя объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти поступают на соответствующие входы контроллера измерительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет контроллер измерительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой концентрации хлористых солей в аккредитованной лаборатории и массовой доли воды в нефти используя результаты измерений, полученные в аккредитованной лаборатории или вычисленной системой обработки информации по результатам автоматических измерений объемной доли воды в нефти поточным влагомером.
Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее компоненты.
В состав системы входят средства измерений, участвующие в измерениях массы нефти, измерениях и контроле показателей качества нефти, а также контроле технологических режимов работы системы, приведенные в таблице 1.
Таблица 1 - Состав системы
| Наименование средства измерений | Регистрационный номер* |
| Преобразователи расхода жидкости ультразвуковые Daniel модель 3814 | 76457-19 |
| Преобразователи давления измерительные 3051 | 14061-10, 14061-15 |
| Датчики температуры Rosemount 3144P | 63889-16 |
Продолжение таблицы 1
| Наименование средства измерений | Регистрационный номер* |
| Преобразователи измерительные 3144P | 14683-09 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-11 |
| Термопреобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи плотности жидкости измерительные тип 7835 | 94755-25, 94766-25 |
| Влагомер нефти поточный УДВН-1пм | 14557-10 |
| *В Федеральном информационном фонде по обеспечению единства измерений. | |
В состав системы входят показывающие средства измерений давления и температуры нефти утвержденных типов.

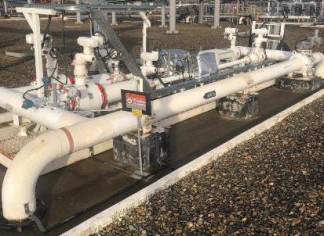

Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 1.
Заводской номер системы (№ 142) нанесен на маркировочную табличку, методом гравировки, в месте, указанном на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид системы с указанием места нанесения заводского номера
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений на контровочной проволоке, пропущенной через отверстия в задней части корпуса контроллера измерительного FloBoss модели S600+ (далее - ИВК), заводской № 20027363, 20027828 устанавливается свинцовая (пластмассовая) пломба, несущая на себе знак поверки (оттиск клейма поверителя), который наносится методом давления.
Схема пломбировки от несанкционированного доступа с местом установки пломбы, представлена на рисунке 2.
Место установки пломбы
Рисунок 2 - Схема пломбировки ИВК
Система имеет программное обеспечение (ПО), реализованное в ИВК, обеспечивает реализацию функций системы. Идентификационные данные ПО указаны в таблице 2.
Метрологические характеристики системы указаны с учетом влияния ПО.
Уровень защиты ПО высокий в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Linux Binary.app |
| Номер версии (идентификационный номер ПО) | 06.30/30 290121 |
| Цифровой идентификатор ПО | е508 |
Метрологические и основные технические характеристики системы, и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики системы
| Наименование характеристики | Значение |
| Расход через систему*: - массовый, т/ч - объемный, м3/ч | от 80,0 до 480,0 от 93,0 до 570,1 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 |
| * Указаны минимальное и максимальное значения диапазона расхода. Фактический диапазон расхода определяется при проведении поверки системы и не может выходить за указанные пределы. | |
Таблица 4 - Основные технические характеристики системы и параметры измеряемой среды
| Наименование характеристики | Значение |
| Технические характеристики системы: - давление измеряемой среды, МПа - режим работы | от 0,2 до 1,0 периодический* |
| Параметры измеряемой среды: - измеряемая среда - температура, °С - плотность в рабочем диапазоне температуры и избыточного давления, кг/м3 - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более | нефть, соответствующая требованиям ГОСТ Р 51858 «Нефть. Общие технические условия» от +5 до +35 от 790 до 930 0,5 100 0,05 |
| *Допускается непрерывный режим работы. | |
Таблица 5 - Показатели надежности системы
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист инструкции по эксплуатации системы типографским способом.
Комплектность системы приведена в таблице 6.
Таблица 6 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1015. Резервная система учета», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/172014-21, регистрационный № ФР.1.29.2022.41967.
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1)
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
