| Номер в госреестре | 97534-26 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | RIGOL DHO1ZZZ |
| Изготовитель | RIGOL TECHNOLO- GIES CO., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 29.01.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые RIGOL DHO1ZZZ (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы DHO1ZZZ включают в себя шесть модификаций, отличающиеся диапазоном частот (верхней границей полосы пропускания), количеством каналов, согласно таблице 1.
Таблица 1 - Модификации осциллографов RIGOL DHO1ZZZ
| Модификация | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
| Число каналов | 2 | 4 | 2 | 4 | 2 | 4 |
| Полоса пропускания, МГц | 7 | 0 | 100 | 200 | ||
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения. Осциллографы снабжены поворотной ручкой для переноски. Основные узлы осциллографов: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
На передней панели (рисунки 1, 2) размещены: цветной дисплей, многофункциональные поворотные ручки и кнопки управления, входные разъемы, разъемы интерфейса USB HOST, выхода прямоугольного сигнала компенсации пробника и заземления.
На задней панели (рисунок 3) размещены разъемы входа и выхода опорной частоты, сигнала внешнего запуска, интерфейсов HDMI, LAN, USB DEVICE (внешнее управление), разъем с предохранителем для подключения кабеля питания от сети переменного тока.
Знак поверки и знак утверждения типа наносятся в виде самоклеящихся этикеток на боковую и заднюю панель осциллографов (рисунок 3 и 4).
Фрагмент задней панели с указанием уникального заводского номера с 14-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель осциллографов (рисунок 5).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование нижней панели специальными стикер-наклейками.

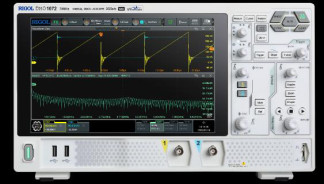

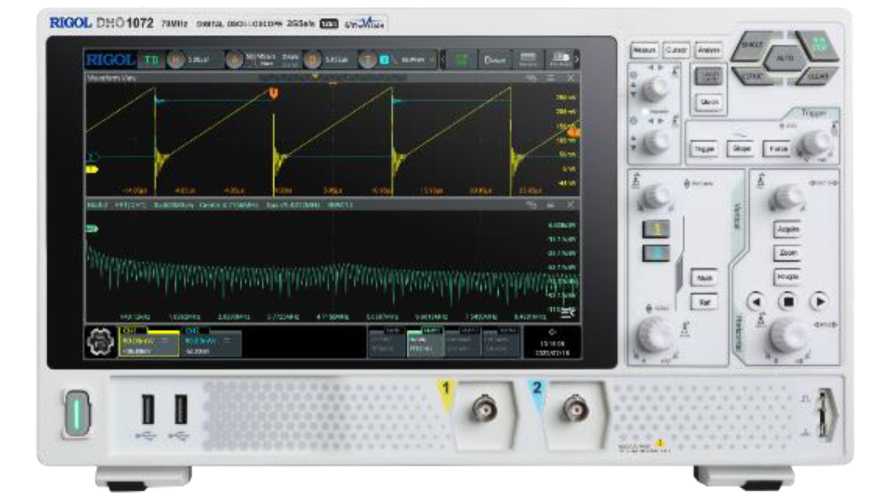

Рисунок 1 - Передняя панель осциллографов RIGOL DHO1072, DHO1102, DHO1202

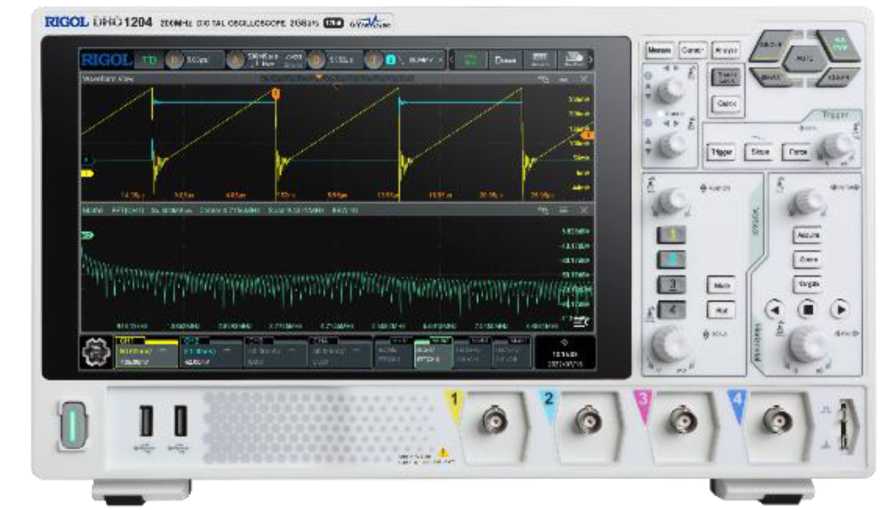

Рисунок 2 - Передняя панель осциллографов RIGOL DHO1074, DHO1104, DHO1204
Место нанесения
Место нанесения
заводского номера
знака поверки

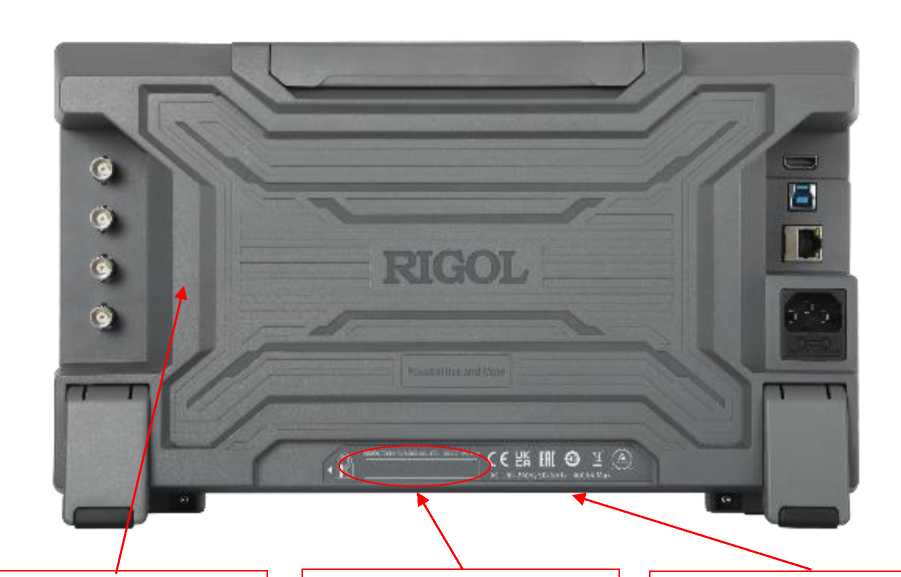

Рисунок 3 - Задняя панель осциллографов DHO1ZZZ
Место пломбирования (стикер-наклейка)

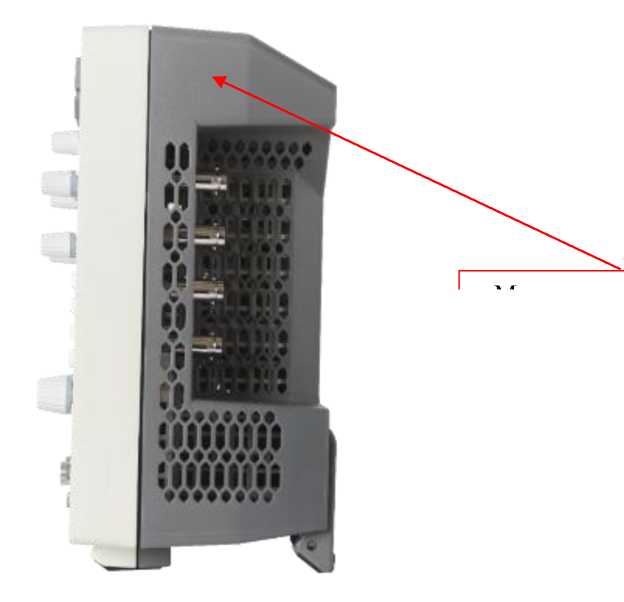

Рисунок 4 - Боковая панель осциллографов RIGOL DHO1ZZZ
Место нанесения знака утверждения типа
Заводской номер

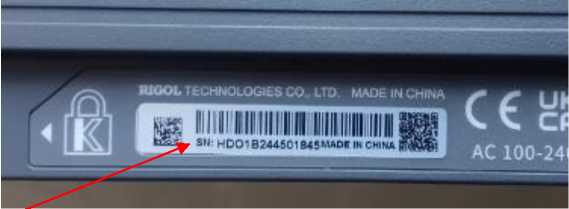

Рисунок 5 - Фрагмент задней панели осциллографов RIGOL DHO1ZZZ
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | DHO 1000_Firmware |
| Номер версии (идентификационный номер) | не ниже 00.02.07 |
Метрологические и технические характеристики осциллографов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | 3 | 4 |
| Модификация осциллографа | DHO1072/ DHO1074 | DHO1102/ DHO1104 | DHO1202/ DHO1204 |
| Число каналов | 2/4 | 2/4 | 2/4 |
| Верхняя частота полосы пропускания1 | 70 МГц | 100 МГц | 200 МГц |
| Входное сопротивление, МОм | 1 | ||
| Пределы допускаемой относительной погрешности значения входного сопротивления, % | ±1 | ||
| Входная емкость, пФ | 19 | ||
| Пределы допускаемой абсолютной погрешности значения входной емкости, пФ | ±3 | ||
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±2 | ||
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, мВ2 до 200 мВ/дел. включ. свыше 200 мВ/дел. | ±(0,1-Ко+0,015-|исм|+2 мВ) ±(0,1-Ко+0,01-|исм|+2 мВ) | ||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Уровень собственных шумов осциллографа для коэффициентов отклонения4 1 мВ/дел 2 мВ/дел 5 мВ/дел 10 мВ/дел 20 мВ/дел 50 мВ/дел 100 мВ/дел 200 мВ/дел 500 мВ/дел 1 В/дел 2 В/дел 5 В/дел 10 В/дел | 64 мкВ 68 мкВ 74 мкВ 76 мкВ 97 мкВ 134 мкВ 974 мкВ 1,2 мВ 3,6 мВ 4,3 мВ 6 мВ 30 мВ 36 мВ | 68 мкВ 76 мкВ 82 мкВ 87 мкВ 101 мкВ 162 мкВ 1,1 мВ 1,3 мВ 4,3 мВ 5,0 мВ 7,0 мВ 34,5 мВ 44 мВ | 77 мкВ 77 мкВ 95 мкВ 101 мкВ 144 мкВ 305 мкВ 1,4 мВ 1,8 мВ 6,0 мВ 7,9 мВ 13 мВ 49 мВ 74 мВ |
| Пределы допускаемой абсолютной погрешности частоты опорного генератора, Гц 3 | ±Fоx(5+N^10-6 | ||
| Примечания: 1) полоса пропускания по уровню -3 дБ; 2) Ko - коэффициент отклонения, мВ/дел.; исм - постоянное напряжение смещения, мВ; 3) N - значение целого количества лет после выпуска из производства, или последней заводской подстройки частоты опорного генератора, округлённое в большую сторону; Fо - значение опорной частоты, Fо= 10 МГц; 4) типовые (справочные) значения | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети частотой от 50 до 60 Гц, В | от 100 до 240 |
| Потребляемая мощность, ВА, не более | 400 |
| Габаритные размеры, ширинахглубинахвысота, мм, не более | 358x121x215 |
| Масса, кг, не более | 3,8 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 3 |
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| 1 | 2 | 3 |
| Осциллограф | RIGOL DHO1ZZZ | 1 |
| Руководство по эксплуатации | QGA32103-1110-RUS | 1 |
| Пассивный пробник напряжения для: DHO1202, DHO1204 | PVP2350 | 2 4 |
| Пассивный пробник напряжения для: DHO1102/DHO1072 DHO1104/DHO1074 | PVP3150 | 2 4 |
| Кабель USB | - | 1 |
| Кабель питания | - | 1 |
приведены в главе 8 «Осциллографы цифровые RIGOL DHO1ZZZ. Руководство по эксплуатации», QGA32103-1110-RUS.
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1ZZZ В в диапазоне частот от 1-10’1 до 2-109 Гц»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»
«Осциллографы цифровые RIGOL DHO1ZZZ», стандарт предприятия,
DSA32104-1110-RU
