Колонки газозаправочные Aspro AS120G, 97533-26

Назначение

Колонки газозаправочные Aspro AS120G (далее - колонки) предназначены для измерений массы компримированного природного газа и вычисления его объема, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °C) при выдаче его в топливные баллоны транспортных средств (ТС), передвижных автомобильных газовых заправщиков (ПАГЗ) и иных газовых баллонов и баллонных связок.

Описание

Принцип действия колонок состоит в следующем: КПГ из баллонной связки или напрямую из компрессорной колонки автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к колонке. Далее через входной фильтр, а также через понижающий регулятор давления КПГ поступает на вход электромагнитного/пневматического клапана. При подаче команды о начале заправки ТС открывается электромагнитный/пневматический клапан, КПГ поступает в массовый счетчик-расходомер (далее - расходомер), из которого через раздаточный рукав с заправочным устройством поступает в баллон ТС. Информация о массе КПГ, прошедшего через расходомер, поступает в электронно-вычислительное устройство. Объем КПГ, приведенного к стандартным условиям, вычисляется в электронно-вычислительном устройстве по введенному в него значению плотности КПГ при стандартных условиях. Окончание заправки происходит автоматически - по достижению заданного давления заправленного газа в баллоне ТС.

Задание дозы и включение колонок производится непосредственно с колонки (местное управление с клавиатуры блока управления) или оператором с удаленного компьютера.

Принцип измерений, монтируемых внутри счетчиков-расходомеров массовых основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них КПГ.

Конструктивно колонки выполнены в едином корпусе, который представляет из себя каркас, закрытый панелями. Панели при необходимости снимаются, обеспечивая доступ к составляющим колонки. В корпусе смонтированы все устройства и узлы, необходимые для учета газа (трубопроводы, арматура, средства измерений, управления и индикации).

Основными элементами колонок являются:

- корпус;

- счетчик-расходомер массовый Micro motion модификации CNG050, с преобразователем 1700, производства Emerson Process Management/ Micro Motion Inc.», США;

- электронно-вычислительное      устройство GC22, изготовитель

фирма «Pamp Control S.R.L.», Аргентина;

- манометр контроля давления (манометр деформационный с трубчатой пружиной серии 2, модель 233.50), производства фирмы «WIKA Instrument, LP», США;

- запорно-регулирующая арматура (электромагнитные или пневматические клапаны, модели 2099, производства фирмы Jefferson, Аргентина, краны, регуляторы).

Для обеспечения условий работы счетчиков-расходомеров массовых в зимний период, колонки имеют электрический нагреватель Norseman™ во взрывобезопасном исполнении XPAL-600T2D240-40, производства фирмы CCI Thermal Technologies Inc., Канада, для внутреннего объема колонок, а также теплоизоляцию внутренних стенок колонок из минеральной ваты.

Колонки данного типа имеют серийные номера: 8905, 8906, 8907.

Общий вид колонок приведен на рисунке 1.

В целях предотвращения несанкционированного доступа к элементам, влияющим на метрологические характеристики, предусмотрено пломбирование. Места пломбирования показаны на рисунке 2.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку колонок методом лазерной гравировки в соответствии с рисунком 3, что обеспечивает идентификацию каждого образца, а также сохранность номера во время всего срока эксплуатации.

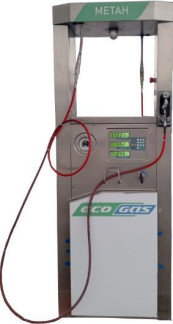

Рисунок 1 - Общий вид колонок

Место нанесения знака поверки

Место пломбировки

Рисунок 2 - Места пломбировки и нанесения знака поверки

Рисунок 3 - Место нанесения серийного номера

Место нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом массы отпускаемого КПГ, вывод информации на дисплей и интерфейсы связи, управление режимами работы колонок.

Конструкция колонок исключает возможность несанкционированного доступа к ПО методами механического опломбированию. Дополнительная защита ПО обеспечивается использованием паролей доступа. Метрологические характеристики нормированы с учетом влияния ПО.

Доступ к электронно-вычислительному устройству и его интерфейсу для загрузки ПО ограничивается корпусом и защитной крышкой, которая пломбируется в соответствии с рисунком 2.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

аблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - показатели надёжности.

Знак утверждения типа

наносится на маркировочную табличку колонки в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Технические и метрологические характеристики» паспорта.

Нормативные документы

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
