Трансформаторы тока ТРГ-220 IV, 97523-26

Назначение

Трансформаторы тока ТРГ-220 IV (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы являются - однофазными, газонаполненными, опорными, одноступенчатыми.

Изоляционной средой трансформаторов тока является смесь газов SF6 и CF4.

В верхней части трансформаторов расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки.

Вторичные обмотки намотаны на тороидальные магнитопроводы и располагаются внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции.

Трансформаторы снабжены сигнализатором плотности газа, расположенным в основании. Сигнализатор плотности имеет устройство температурной компенсации, приводящее показания к температуре 20 °С, и две пары контактов, замыкающихся при снижении плотности газа. Одна пара замыкается при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.

Защита трансформатора при повышении давления газа, которое может возникнуть при пробое внутренней изоляции, обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.

Трансформаторы выполнены с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактной коробке на основании.

На основании каждого трансформатора размещена информационная табличка с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора ударным методом.

К трансформаторам данного типа относятся трансформаторы тока ТРГ-220 IV с заводскими номерами 178, 179, 180, 182, 185, 186.

Нанесение знака поверки на трансформаторы не предусмотрено.

Рабочее положение трансформаторов в пространстве - вертикальное.

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа представлен на рисунке 1, обозначение места нанесения заводских номеров представлено на рисунке 2.

А

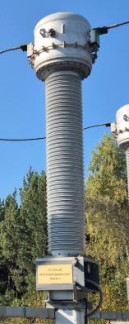

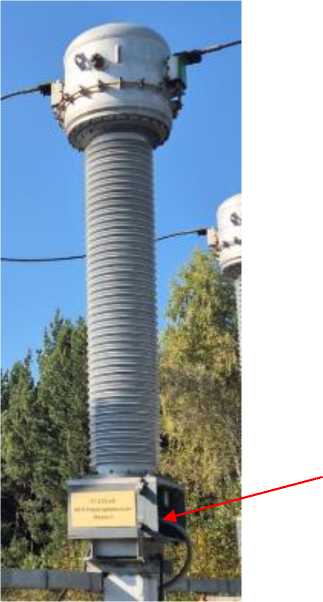

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (А)

В

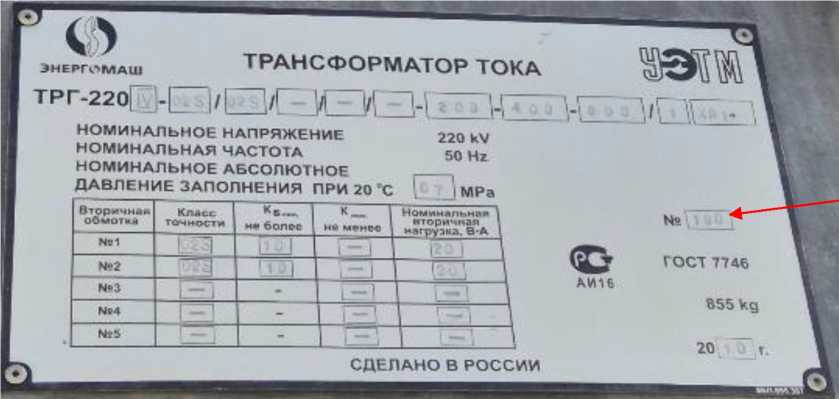

Рисунок 2 - Обозначение места нанесения заводских номеров (В)

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора.

Нормативные документы

Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491.
