| Номер в госреестре | 97512-26 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | E9300B |
| Изготовитель | Keysight Technologies Microwave Products (M) Sdn. Bhd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные E9300B (далее - преобразователи) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.
Конструктивно преобразователи представляют собой моноблоки прямоугольной формы без органов управления и дисплея. На передней стенке корпуса преобразователя расположен коаксиальный соединитель типа N «вилка», на задней - специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным ваттметров. Внутри корпуса установлен СВЧ модуль с установленными в нем диодными сборками, переключателем диапазонов, аттенюатором и ППЗУ.
Принцип действия преобразователей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока диодной сборкой из двух встречно включенных СВЧ диодов с модифицированным барьером Шоттки. Для расширения динамического диапазона преобразователей используется 2 линейки таких диодов, одна из которых включена напрямую, а вторая - через встроенный аттенюатор. Переключение осуществляется автоматически или по команде блока измерительного ваттметров. Напряжение с выхода диодов поступает на вход усилителя-модулятора, где преобразуется в меандр с частотой модуляции 220 Гц и усиливается. Амплитуда напряжения пропорциональна мощности, поступающей на вход преобразователя. По кабелю соединительному сигнал от преобразователя поступает на вход блока измерительного ваттметров, где происходит вычисление результатов измерений с использованием значений калибровочных коэффициентов преобразователя, поправок на нелинейность и ослабление встроенного или подключаемого аттенюатора, хранящихся в ППЗУ преобразователя.
Считывание поправок из ППЗУ происходит автоматически при подключении преобразователя к блоку измерительному ваттметров.
К данному средству измерений относятся преобразователи с серийными номерами 300480, 300487, 300498, 300500.
Нанесение знака поверки на средство измерений не предусмотрено.
Конструкция преобразователей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки с маркировкой производителя на стык корпуса.
Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель преобразователя.

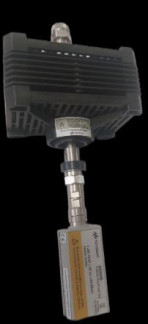

Общий вид преобразователей приведен на рисунках 1 - 3.

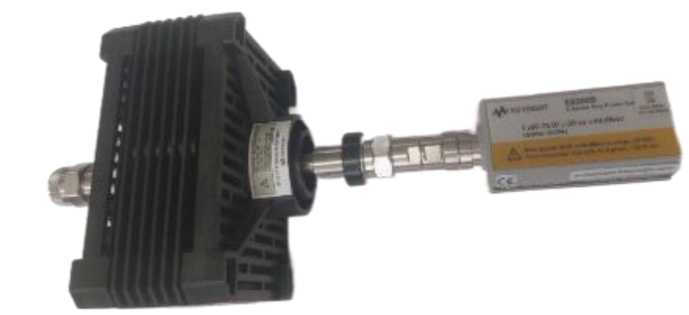

Рисунок 1 - Общий вид средства измерений

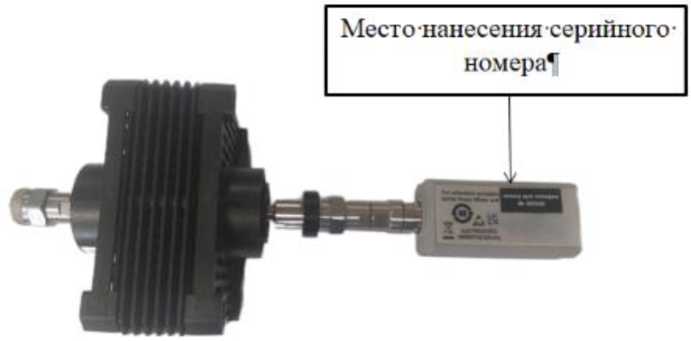

Рисунок 2 - Вид задней панели с указанием места нанесения серийного номера

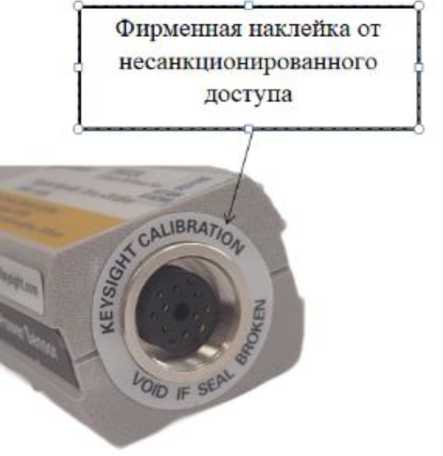

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 0,01 до 18 |
| Диапазон измерений мощности, дБ относительно 1 мВт | от -30 до +44 |
| КСВН входа, не более: от 0,01 до 2 ГГц включ. | 1,12 |
| св. 2 до 12,4 ГГц включ. | 1,17 |
| св. 12,4 до 18 ГГц | 1,24 |
| Границы нелинейности амплитудной характеристики, % от минус 30 до 20 дБ относительно 1 мВт включ. | ±3,5 |
| св. 20 до 30 дБ относительно 1 мВт включ. | ±3,0 |
| св. 30 до 44 дБ относительно 1 мВт | ±2,5 |
| Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт в режиме «LOWER range», %: в диапазоне частот: от 10 до 30 МГц включ. | ±1,8 |
| св. 30 до 500 МГц включ. | ±1,6 |
| св. 500 МГц до 1,2 ГГц включ. | ±1,8 |
| св. 1,2 до 6 ГГц включ. | ±1,7 |
| св. 6 до 14 ГГц включ. | ±1,8 |
| св. 14 до 18 ГГц | ±2,0 |
| Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт в режиме «UPPER range», %: в диапазоне частот: от 10 до 30 МГц включ. | ±2,1 |
| св. 30 до 500 МГц включ. | ±1,8 |
| св. 500 МГц до 1,2 ГГц включ. | ±2,3 |
| св. 1,2 до 6 ГГц включ. | ±1,8 |
| св. 6 до 14 ГГц включ. | ±1,9 |
| св. 14 до 18 ГГц | ±2,2 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Коаксиальный соединитель | N «вилка» |
| Габаритные размеры (высотахширинах длина), мм, не более | 115x275x82 |
| Масса, кг, не более | 0,80 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +28 от 30 до 80 |
нанесен на титульный лист руководства по эксплуатации и техническому обслуживанию типографским или компьютерным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный | E9300B | 1 шт. |
| Руководство по эксплуатации и техническому обслуживанию | - | 1 экз. |
| Кабель для подключения к блоку измерительному ваттметров | - | 1 шт. |
приведены в разделе 2 «Выполнение измерений» руководства по эксплуатации и техническому обслуживанию.
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
