| Номер в госреестре | 97497-26 |
| Наименование СИ | Установки для поверки однофазных счетчиков |
| Обозначение типа СИ | МИР УП-05 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное объединение «МИР» |
| Год регистрации | 2026 |
| Срок свидетельства | 22.01.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки однофазных счетчиков МИР УП-05 (далее - установки) предназначены для измерений воспроизведенных действующих значений напряжения переменного тока основной гармоники, силы переменного тока основной гармоники, коэффициента мощности, частоты переменного тока, активной, реактивной и полной электрической мощности переменного тока, активной и реактивной электрической энергии переменного тока, показателей качества электрической энергии (далее - ПКЭ) при поверке и регулировке однофазных счетчиков активной и реактивной электрической энергии переменного тока.
Установки являются рабочими эталонами 2-го разряда согласно государственной поверочной схеме, утвержденной Приказом Росстандарта от 10.09.2025 г. № 1932 (по Приложениям А, Б).
Установки предназначены для поверки счетчиков активной и реактивной электрической энергии переменного тока класса точности 1,0 и менее точных.
Принцип действия установок основан на создании в последовательных и параллельных цепях поверяемых счетчиков, сигналов тока и напряжения стабилизированной мощности. Определение погрешности поверяемых счетчиков производится методом сличения результатов измерений с параметрами сигнала стабилизированной мощности источника сигналов.
Установки состоят из следующих связанных между собой функциональных устройств:
- источник фиктивной мощности;
- эталонные средства измерений;
- стенд для установки и подключения поверяемых счетчиков к источнику фиктивной мощности и эталонным средствам измерений (далее - стенд);
- устройство обработки результатов измерений при поверке, отображающее результаты поверки счетчиков, реализовано на персональном компьютере (далее - ПК).
Установки выпускаются в модификациях отличающихся наличием отдельной стойки управления.
Конструктивно все функциональные устройства установки размещены в стенде. В зависимости от модификации установки часть устройств может быть вынесена в отдельную стойку управления.
Конструктивно стенды выполнены в виде приборных щитов с контактными устройствами (далее - КУ), предназначенными для подключения поверяемых счетчиков.
Каждое КУ обеспечивает подключение поверяемого счетчика к стенду с помощью прижимных контактов. Каждое КУ содержит устройство сопряжения оптическое УСО (далее - оптопорт), предназначенное для обмена данными со счетчиком по оптическому порту на скорости 9600 бит/с. КУ может содержать устройство фотосчитывающее, предназначенное для считывания импульсов с оптического испытательного выхода счетчика. В каждом КУ имеется датчик наличия счетчика и датчик положения прижимных контактов.
Установки имеют в составе эталонные счетчики электрической энергии МИР С-()4.()2-23()-5(1()())-И-1) (далее - эталонные счетчики), рег. № 61678-15, предназначенные для измерения значений испытательных сигналов. Эталонные счетчики расположены на обратной стороне стенда напротив каждого КУ.
Установки имеют в составе частотомер электронно-счетный Ч3-85/6, рег. № 56478-14, предназначенный для измерения частоты следования импульсов.
Установки позволяют одновременно испытывать до 12-ти однофазных счётчиков активной и реактивной электрической энергии переменного тока.
Структура кода модификаций установок приведена в таблице 1.
Таблица 1 - Структура кода модификаций
| Символы в коде | Варианты и расшифровка символов |
| МИР УП-05-100-0.2-12-С1-Х | Тип поверяемых счетчиков: МИР УП-05 - счетчики однофазные |
| МИР УП-05-100-0.2-12-С1-Х | Максимальный ток: 100 - максимальный ток 100 А |
| МИР УП-05-100-0.2-12-С1-Х | Предел относительной основной погрешности при поверке счетчиков активной/реактивной энергии: 0.2 - 0,2/0,2 |
| МИР УП-05-100-0.2-12-С1-Х | Количество мест для подключения счетчиков:* 12 - 12 мест |
| МИР УП-05-100-0.2-12-С1-Х | Варианты конструктивного исполнения: С1 - исполнение с отдельной стойкой управления С2 - исполнение в едином корпусе |
| МИР УП-05-100-0.2-12-С1-Х | Дополнительные функции Возможные символы дополнительных функций, не влияющих на метрологические характеристики. |
| Примечание - * Максимальное количество счетчиков, поверяемых одновременно на установке. Установки могут комбинированно оснащаться контактными устройствами для подключения различных конструктивных исполнений однофазных счетчиков. | |
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид установок с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на установки не предусмотрено. Пломбирование мест настройки (регулировки) установок не предусмотрено.
Общий вид установок в том числе расположение органов управления, разъемов и мест для навески счетчиков, зависит от модификации и не влияет на метрологические характеристики установок.

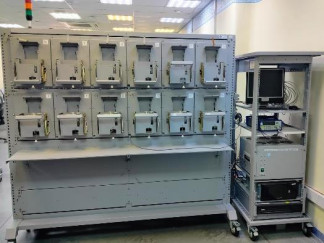

Рисунок 1 - Общий вид установок (исполнение с отдельной стойкой управления) с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2
- Общий вид установок (исполнение в едином корпусе) с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) установок является специализированным и предустановленным.
ПО обеспечивает функционирование стенда по заданному алгоритму, а также осуществляет взаимодействие между оператором и оборудованием установок.
ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО установок приведены в таблице 2.
аблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программа поверки приборов учета электроэнергии М25.00432-01 |
| Номер версии (идентификационный номер ПО), не ниже | 6.5.X.X |
| Идентификационное наименование метрологически значимой части ПО | Имя файла: Metrology_part0.dll |
| Номер версии (идентификационный номер ПО) метрологически значимой части | 1.0.0.1 |
| Цифровой идентификатор ПО | 0ab08aeb5b3a865f0fe4d9c104cfbbba |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
| Примечания: 1 Метрологически значимая часть выделена в отдельный файл, который находится в каталоге с установленной программой. Идентификационные данные метрологически значимой части выводятся на дисплей в окне «О программе» ПО верхнего уровня. 2 Х.Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 999. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения переменного тока, Uh, В | 230 |
| Диапазон измерений воспроизводимых среднеквадратичных значений напряжения переменного тока, U, В | от 115 до 300 |
| Пределы допускаемой относительной погрешности измерений воспроизводимых среднеквадратичных значений напряжения переменного тока, % | ±0,15 |
| Диапазон измерений воспроизводимых среднеквадратичных значений силы переменного тока (фаза и нейтраль), I, А | от 0,25 до 100,00 |
| Пределы допускаемой относительной погрешности измерений воспроизводимых среднеквадратичных значений силы переменного тока (фаза и нейтраль): - для диапазона измерений от 0,25 до 1,00 А включ., % - для диапазона измерений св. 1 до 100 А включ., % | ±1,50 ±0,15 |
| Диапазон измерений воспроизводимых значений коэффициента мощности (фаза и нейтраль), cosф | от -1,00 до -0,25 от 0,25 до 1,00 |
| Пределы допускаемой абсолютной погрешности измерений воспроизводимых значений коэффициента мощности (фаза и нейтраль), cosф | ±0,01 |
| Номинальное значение частоты, Гц | 50 |
| Диапазон измерений воспроизводимых значений частоты переменного тока, Гц | от 42,5 до 57,5 |
| Пределы допускаемой абсолютной погрешности измерений воспроизводимых значений частоты переменного тока, Гц | ±0,01 |
| Диапазоны измерений воспроизводимых значений электрической мощности переменного тока (фаза и нейтраль): - активной, Вт | U, В: от 115 до 300 I, А: от 0,02 до 100,00 0,5 < |cosф| < 1,0 |
| - реактивной, вар | U, В: от 115 до 300 I, А: от 0,02 до 100,00 0,25 < |sin9| < 1,0 |
| - полной, В •А | U, В: от 115 до 300 I, А: от 0,02 до 100,00 |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности и энергии (фаза и нейтраль), % | приведены в таблице 4 |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности и энергии (фаза и нейтраль), % | приведены в таблице 5 |
| Пределы допускаемой относительной погрешности измерений полной электрической мощности (фаза и нейтраль), % | ±0,5 |
| Диапазон измерений частоты сигнала на импульсном входе, Гц | от 0,5 до 100000,0 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала на импульсном входе | ±1-10-7 |
| Примечание - В таблице приведены характеристики среднеквадратичных значений напряжения и силы переменного тока основных гармоник. | |
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической
мощности и энергии (фаза и нейтраль)
| Значение тока, А | Значение напряжения, В | Коэффициент мощности cosф | Пределы допускаемой относительной погрешности, % |
| 0,02 < I < 0,25 | 230 | 1 | ±5,0 |
| 0,25 < I < 100,00 | от 115 до 300 | 1,0; 0,5 (при индуктивной нагрузке); 0,8 (при емкостной нагрузке) | ±0,3 |
Таблица 5 - Пределы допускаемой относительной погрешности измерений реактивной электрической
мощности и энергии (фаза и нейтраль)
| Значение тока, А | Значение напряжения, В | Коэффициент simp (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной погрешности, % |
| 0,02 < I < 0,25 | 230 | 1,0 | ±5,0 |
| 0,25 < I < 100,00 | от 115 до 300 | 1,0; 0,5 | ±0,3 |
| 1 < I < 100 | 0,25 | ±0,5 |
Таблица 6 - Метрологические характеристики при измерении ПКЭ
| Наименование характеристики | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Параметры измерения отклонения частоты | ||
| Отклонение основной частоты напряжения электропитания Дf от номинального значения, Гц | от -7,5 до +7,5 | ±0,01 |
| Параметры измерения отклонения напряжения | ||
| Положительное отклонение напряжения 6 U(+), % | от 0 до 30 | ±0,15 |
| Отрицательное отклонение напряжения 6 U(-), % | от 0 до 50 | ±0,15 |
| Параметры измерения провалов напряжения, перенапряжений | ||
| Глубина провала напряжения 6 Uп, % от ин | от 0 до 50 | ±0,3 |
| Остаточное напряжение во время провала напряжения, В | от 0,5-Un до ин | ±0,003^ ин |
| Длительность провала напряжения Atп, с | от 0,04 до 60,00 | ±0,01 |
| Максимальное напряжение при перенапряжении, 6 Uпер, % от ин | от 100 до 130 | ±0,3 |
| Максимальное напряжение при перенапряжении, В | от ин до 1,3-Un | ±0,003^ ин |
| Длительность перенапряжения Atпер, с | от 0,04 до 60,00 | ±0,01 |
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное значение напряжения переменного тока, В - номинальное значение частоты переменного тока, Гц | 230 50 |
| Потребляемая мощность, ВА, не более | 3500 |
| Габаритные размеры (высотахширинахглубина), мм, не более: | |
| - стенд из состава установки (исполнение без стойки) | 2049х2020х700 |
| - стенд из состава установки (исполнение со стойкой) | 1892x2274x677 |
| - стойка (при наличии) | 1875x600x834 |
| Масса, кг, не более: | |
| - стенд из состава установки (исполнение без стойки) | 450 |
| - стенд из состава установки (исполнение со стойкой) | 250 |
| - стойка (при наличии) | 100 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +20 до +26 от 30 до 80 от 84 до 106 |
Таблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульные листы эксплуатационной документации установок типографским способом на маркировочную табличку любым технологическим способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установки для поверки однофазных счетчиков в составе: | МИР УП-05 | 1 шт. |
| - счетчики эталонные МИР С-04.02-230-5(100)-R-D | МИР C-04.02-230-5(100)-R-D | 12 шт. |
| - частотомер электронно-счетный | Ч3-85/6 | 1 шт. |
| Программа поверки приборов учета электроэнергии | М25.00432-01 | 1 шт. |
| Формуляр | М25.012.00.000 ФО | 1 экз. |
| Руководство по эксплуатации | М25.012.00.000 РЭ | 1 экз. |
приведены в разделе 5 «Описание установки» документа «Установка для поверки однофазных счетчиков МИР УП-05. Руководство по эксплуатации».
Приказ Росстандарта от 10.09.2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.43-007-51648151-2025 «Установки для поверки однофазных счетчиков МИР УП-05. Технические условия».
