| Номер в госреестре | 97490-26 |
| Наименование СИ | Блоки измерительные ваттметров |
| Обозначение типа СИ | E4417A |
| Изготовитель | Keysight Technologies Microwave Products (M) Sdn. Bhd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки измерительные ваттметров E4417A (далее - блоки измерительные) предназначены для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в комплекте с преобразователями измерительными.
Конструктивно блоки измерительные представляют собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический индикаторный экран, 2 канала для подключения преобразователей измерительных, выход сигнала калибратора. На задней панели расположены соединители для подключения кабелей интерфейсов USB, LAN, RS232/422, GPIB, выходы опорного генератора и триггеров, сервисный разъем DE-9 и разъем для подключения кабеля питания.
Принцип действия блоков измерительных основан на аналого-цифровом преобразовании сигналов с выхода преобразователя измерительного с частотой дискретизации 20 МГц, его последующей цифровой обработке встроенной ЭВМ, вычислении амплитудных и временных характеристик, а также визуализации результатов измерений на экране блока измерительного или внешней ПЭВМ.
Встроенная ЭВМ блоков измерительных осуществляет управление работой узлов и составных частей блока, управление работой преобразователей измерительных: установку режимов измерений, калибровки, установки нуля и полосы пропускания. После аналогоцифрового преобразования сигнала с выхода преобразователя измерительного встроенная ЭВМ блоков измерительных выполняет вычисление значений энергетических характеристик СВЧ сигнала с учетом поправок, хранящихся в ППЗУ преобразователя или в ППЗУ блоков измерительных, а также представление полученной информации на экране блоков измерительных или внешней ПЭВМ и обмен данными с другими устройствами.
К блокам измерительным данного типа относятся блоки измерительные E4417A с серийными номерами 300464, 300486, 300497, 300507.
Нанесение знака поверки на средство измерений не предусмотрено.
Конструкция блока измерительного обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование производится методом нанесения наклейки с маркировкой производителя на стык корпуса.
Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на верхнюю панель прибора
Внешний вид блоков измерительных с указанием мест нанесения серийного номера и пломбировки от несанкционированного доступа приведены на рисунках 1 - 3.

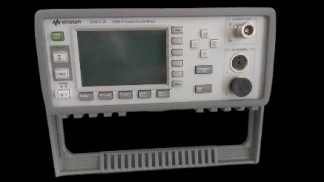

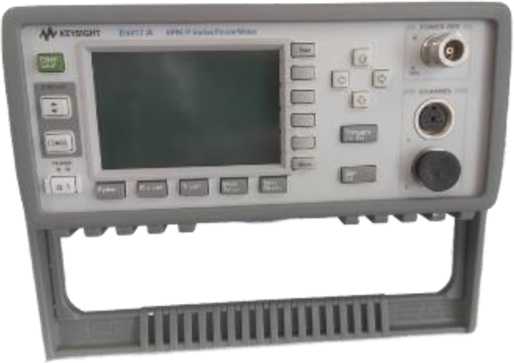

Рисунок 1 - Внешний вид блока измерительного E4417A

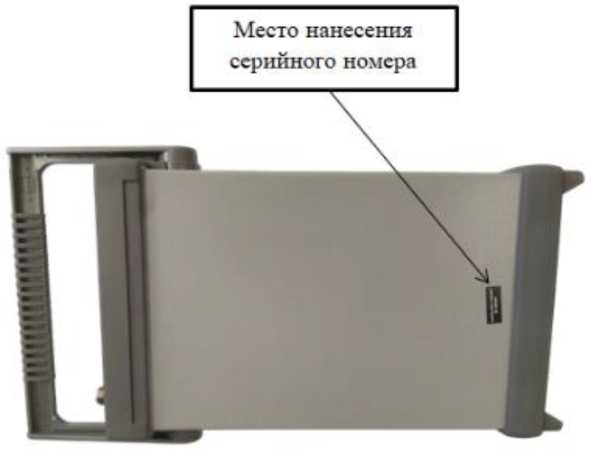

Рисунок 2 - Вид верхней панели с указанием места нанесения серийного номера

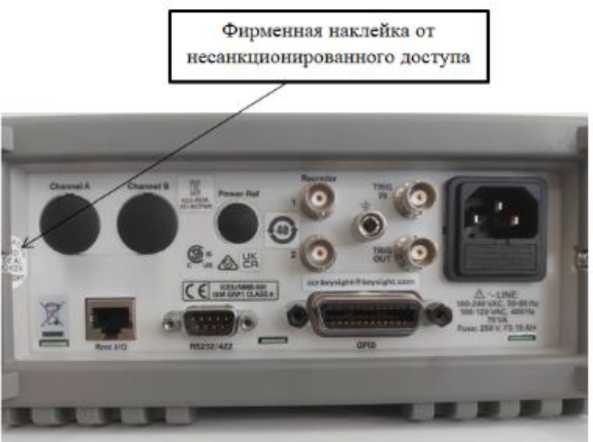

Рисунок 3 - Вид задней панели с указанием места нанесения пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) блоков измерительных представляет собой специализированную программную среду, установленную на встроенный контроллер блока измерительного.
Версия ПО идентифицируется визуально при отображении номера версии на индикаторном экране блока измерительного или внешней ПЭВМ при выполнении команды отображения справочных сведений о блоке измерительном. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик блоков измерительных за пределы допускаемых значений.
Конструкция блоков измерительных исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.3.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Power Meter Firmware Upgrade |
| Номер версии (идентификационный номер) ПО, не ниже | A2.05.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | 2 |
| КСВН выхода калибратора, не более | 1,06 |
| Номинальное значение частоты опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности установки частоты опорного генератора | ±1-10’4 |
| Номинальное значение выходной мощности встроенного калибратора переменного тока частотой 50 МГц, мВт | 1,0 |
| Пределы допускаемой абсолютной погрешности установки выходной мощности сигнала калибратора, мВт | ±0,012 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Тип коаксиального соединителя выхода калибратора | N «розетка» |
| Габаритные размеры (ширинахвысотахдлина), мм, не более | 213x89x349 |
| Масса, кг, не более | 4,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +28 от 30 до 80 |
наносится в верхнем правом углу титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерительный ваттметров | E4417A | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделах 1 - 3 руководства по эксплуатации «Блоки измерительные ваттметров серии EPM-P E4416A, E4417A».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
