| Номер в госреестре | 97468-26 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VEF 36-03 |
| Изготовитель | WTW - WIRGES GmbH |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Трансформаторы напряжения VEF 36-03 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжение переменного тока при неизменной частоте.
Трансформаторы являются однофазными, электромагнитными, заземляемыми, с литой изоляцией.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора.
Трансформаторы выполнены с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактной коробке на основании.
На контактной коробке каждого трансформатора размещена информационная табличка с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора методом лазерной гравировки.
Несанкционированный доступ к внутренним элементам трансформаторов без его разрушения невозможен.
К трансформаторам данного типа относятся трансформаторы напряжения VEF 36-03 с заводскими номерами 06/10526722, 06/10526724, 06/10526726, 06/10526727, 06/10526729, 06/10526730, 06/10526731, 06/10526733, 06/10526734, 06/10526735, 06/10526736, 06/10526737, 06/10526738, 06/10526739, 06/10526741, 06/10526742, 06/10526743, 06/10526745, 06/10526746, 06/10526747, 06/10526748.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - любое.
Общий вид средства измерений представлен на рисунке 1, обозначение места нанесения заводских номеров представлено на рисунке 2.

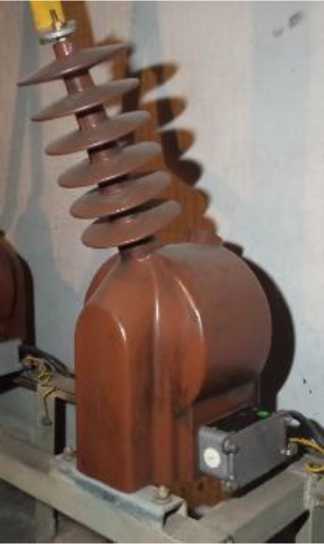

Рисунок 1 - Общий вид средства измерений

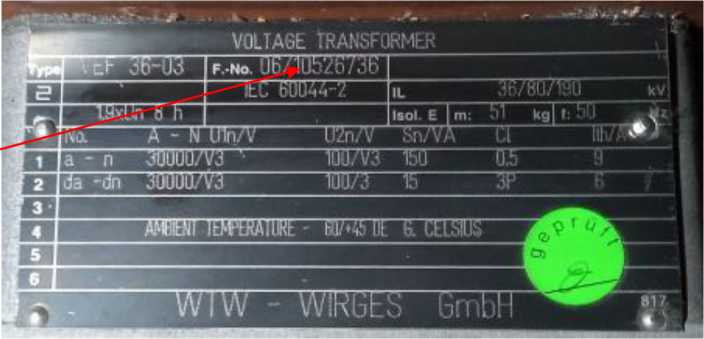

Рисунок 2 - Обозначение места нанесения заводских номеров (А)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжения первичной обмотки, кВ | 30/\3 |
| Значения номинальных напряжений вторичных обмоток, В - основной - дополнительной | 100/^3 100/3 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной - дополнительной | 0,5 3P |
| Номинальные мощности вторичных обмоток, В^А - основной - дополнительной | 150 15 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | VEF 36-03 | 1 |
| Паспорт | - | 1 |
приведены в разделе «Общие сведения» паспорта трансформатора.
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 31.08.2026 |
