| Номер в госреестре | 97450-26 |
| Наименование СИ | Измерители аналоговых сигналов универсальные |
| Обозначение типа СИ | ИТП-17 |
| Изготовитель | Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.01.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители аналоговых сигналов универсальные ИТП-17 (далее - измерители) предназначены для измерений и аналого-цифрового преобразования (АЦП) сигналов в виде электрического сопротивления постоянному току, напряжения и силы постоянного тока, поступающих от первичных преобразователей (датчиков) температуры, в т.ч. и пирометров, и других физических величин.
Принцип действия измерителей основан на измерении и преобразовании аналоговых входных сигналов, получаемых от датчиков измерения (первичных преобразователей) различных физических величин в цифровую форму с помощью аналого-цифрового преобразователя, дальнейшей обработке сигнала микропроцессором и последующем отображении результата измерений на цифровом индикаторе.
Измерители выпускаются в разных исполнениях, отличающихся друг от друга конструкцией корпуса.
Структура и расшифровка условного обозначения исполнений измерителей приведена соответственно на рисунке 1 и в таблице 1.
ИТП-17 ।___________________________________________________________। ।_______________।
1
Рисунок 1 - Структура условного обозначения измерителей
Таблица 1 - Расшифровка структуры условного обозначения измерителей
| Позиция | Код | Описание |
| 1 | Н3 Щ9 | Конструктивное исполнение корпуса: настенное крепление; щитовое крепление |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся на корпус измерителей типографским методом, методом гравировки, или другим методом.
Общий вид измерителей с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 2-3. Корпуса измерителей могут изготавливаться в различных цветовых решениях.

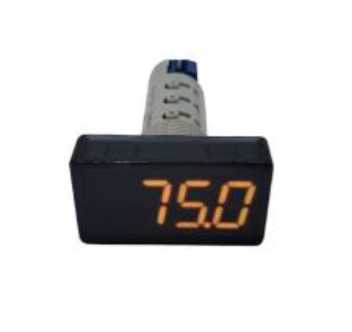

Общий вид приборов в корпусе для щитового крепления Щ9
Рисунок 2 - Общий вид измерителей аналоговых сигналов универсальных ИТП-17

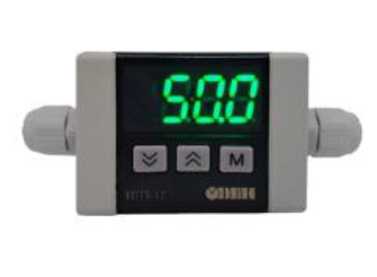

Общий вид приборов в корпусе для настенного крепления Н3

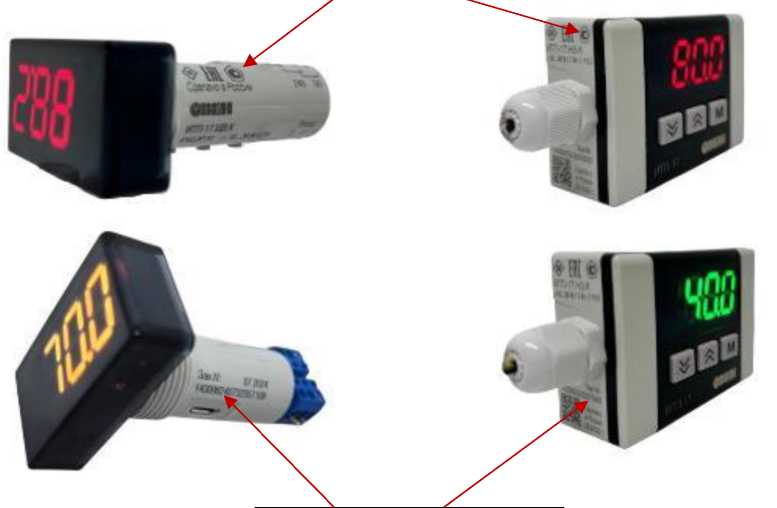

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Места нанесения маркировки на измерители аналоговых сигналов универсальные ИТП-17
Конструкция измерителей не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений. Пломбирование мест настройки (регулировки) измерителей не предусмотрено. Знак поверки на измерители не наносится.
Измерители имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части. Метрологические характеристики измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО___________________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | не ниже 1.04 |
| Цифровой идентификатор программного обеспечения | - |
Метрологические и технические характеристики измерителей представлены в таблицах 3-4. Показатели надежности приведены в таблице 5.
Таблица 3 - Метрологические характеристики __________________________________
| Тип выходного сигнала датчика (условное обозначение НСХ первичного преобразователя) | Диапазон измерений (*) | Значение единицы младшего разряда | Пределы допускаемой приведенной (к диапазону измерений (**)) (***) основной ( ) погрешности измерений (Y), % |
| Преобразователи термоэлектрические по ГОСТ Р 8.585-2001 | |||
| L | от -200 °С до +800 °С | 0,01 °С; 0,1 °С; 1 °С | ±0,5 |
| K | от -200 °С до +1300 °С | ||
| J | от -200 °С до +1200 °С | ||
| N | от -200 °С до +1300 °С | ||
| T | от -200 °С до +400 °С | ||
| S | от 0 °С до +1750 °С | ||
| R | |||
| B | от +200 °С до +1800 °С | ||
| A-1 | от 0 °С до +2500 °С | ||
| A-2 | от 0 °С до +1800 °С | ||
| A-3 | |||
| Преобразователи термоэлект] | рические по DIN 43710 | ||
| L | от -200 °С до +900 °С | 0,01 °С; 0,1 °С; 1 °С | ±0,5 |
| Тип выходного сигнала датчика (условное обозначение НСХ первичного преобразователя) | Диапазон измерений (*) | Значение единицы младшего разряда | Пределы допускаемой приведенной (к диапазону измерений (**)) (***) основной ( ) погрешности измерений (Y), % |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||
| 50М (а=0,00428 °С-1) | от -180 °С до +200 °С | 0,01 °С; 0,1 °С; 1 °С | ±0,25 |
| Pt50 (а=0,00385 °С-1) | от -200 °С до +850 °С | ||
| 50П (а=0,00391 °С-1) | |||
| 100М (а=0,00428 °C-1) | от -180 °С до +200 °С | ||
| Pt100 (а=0,00385 °C-1) | от -200 °С до +850 °С | ||
| 100П (а=0,00391 °С-1) | от -200 °С до +850 °С | ||
| 100Н (а=0,00617 °C-1) | от -60 °С до +180 °С | ||
| 500М (а=0,00428 °С-1) | от -180 °С до +200 °С | ||
| Pt500 (а=0,00385 °С-1) | от -200 °С до +850 °С | ||
| 500П (а=0,00391 °С-1) | |||
| 500Н (а=0,00617 °C-1) | от -60 °С до +180 °С | ||
| 1000М (а=0,00428 °С- 1) | от -180 °С до +200 °С | ||
| Pt1000 (а=0,00385 °С- 1) | от -200 °С до +850 °С | ||
| 1000П (а=0,00391 °С- 1) | |||
| 1000Н (а=0,00617 °C 1) | от -60 °С до +180 °С | ||
| Термопреобразователи сопротивления | |||
| Cu50 (W100=1,426O) | от -50 °С до +200 °С | 0,01 °С; 0,1 °С; 1 °С | ±0,25 |
| Cu100 (W1oo=1,426O) | от -50 °С до +200 °С | ||
| Cu500 (W1oo=1,426O) | от -50 °С до +200 °С | ||
| Cu1000 (W1oo=1,426O) | от -50 °С до +200 °С | ||
| Сигналы напряжения постоянного тока | |||
| Напряжение постоянного тока | от 0 до 1 В | 0,001 В; 0,01 В; 0,1 В; 1 В | ±0,25 |
| от 0 до 10 В | |||
| от 2 до 10 В | |||
| Сигналы силы постоянного тока | |||
| Сила постоянного тока | от 0 до 5 мА | 0,001 мА; 0,01 мА; 0,1 мА; 1 мА | ±0,25 |
| от 4 до 20 мА | |||
| от 0 до 20 мА | |||
| Пирометры по ГОСТ 10627-71 | |||
| РК-15 | от +400 °С до +1500 °С | 1 °С | ±0,5 |
| РК-20 | от +600 °С до +2000 °С | ||
| РС-20 | от +900 °С до +2000 °С | ||
| РС-25 | от +1200 °С до +2500 °С | ||
| Тип выходного сигнала датчика (условное обозначение НСХ первичного преобразователя) | Диапазон измерений (*) | Значение единицы младшего разряда | Пределы допускаемой приведенной (к диапазону измерений (**)) (***) основной ( ) погрешности измерений (Y), % |
| (*) Диапазон измерений электрических выходных сигналов от ТС, ТП и пирометров приведен в температурном эквиваленте в соответствии с типом НСХ и градуировкой (для пирометров); (** ) В данном случае под диапазоном измерений подразумевается модуль алгебраической разности между значениями верхнего и нижнего пределов измерений. (** *) Пределы допускаемой приведённой (к диапазону измерений) дополнительной погрешности измерений при изменении температуры окружающего воздуха от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,2-у. | |||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха без конденсации, % | от 30 до 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность воздуха без конденсации, % | до 80 |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Габаритные размеры, мм, не более: корпус Щ9: - высота | 26 |
| - ширина | 48 |
| - длина | 72 |
| корпус Н3: - высота | 51 |
| - ширина | 71 |
| - длина | 29 |
| Масса, кг, не более | 0,2 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульные листы эксплуатационной документации типографским способом и на корпус измерителя любым технологическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель аналоговых сигналов универсальный | ИТП-17 | 1 шт. |
| Руководство по эксплуатации | КУВФ.421451.030РЭ | 1 экз. |
| Паспорт и Гарантийный талон | КУВФ.421451.030ПС КУВФ.421451.031ПС | 1 экз. |
| Комплект крепежных элементов | - | 1 к-т |
приведены в разделе «Эксплуатация» документа КУВФ.421451.030РЭ «Измеритель аналоговых сигналов универсальный ИТП-17. Руководство по эксплуатации».
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 26.51.43-007-46526536-2023 «Измерители аналоговых сигналов универсальные ИТП-17. Технические условия»
