| Номер в госреестре | 97442-26 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Акционерное общество «Борисоглебский ордена Трудового Красного Знамени завод химического машиностроения» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары горизонтальные стальные РГС-100 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их хранения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице резервуара.
Конструктивно резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы со сферическими днищами наземного исполнения.
Резервуары оснащены необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен на стенку резервуара аэрографическим способом и в паспорт типографским способом.
Резервуары горизонтальные стальные РГС-100 с заводскими номерами 3920, 3922 расположены на территории ПАО НК «РуссНефть» по адресу: Саратовская область, Марксовский район, Пункт подготовки и сбора нефти № 4 Мечеткинский.
Общий вид резервуара горизонтального стального РГС-100 с заводским номером 3920 приведен на рисунке 1.
Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-100 с заводским номером 3920 приведены на рисунке 2.
Общий вид резервуара горизонтального стального РГС-100 с заводским номером 3922 приведен на рисунке 3.
Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-100 с заводским номером 3922 приведены на рисунке 4.
Знак поверки наносится на свидетельства о поверке и в градуировочные таблицы резервуаров в месте подписи поверителя.
Пломбирование резервуаров горизонтальных стальных РГС-100 не предусмотрено.

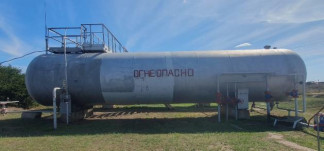

Рисунок 1 - Общий вид резервуара горизонтального стального РГС-100 заводской номер 3920
Рисунок 2 - Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-100 заводской номер 3920
Рисунок 3 - Общий вид резервуара горизонтального стального РГС-100 заводской номер 3922
Рисунок 4 - Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-100 заводской номер 3922
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной | РГС-100 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
МИ-01.СФ-2021 «Масса нефти, конденсата газового. Методика измерений массы нефти, конденсата газового косвенным методом статических измерений Саратовского филиала ПАО НК «РуссНефть». Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2022.43894.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
